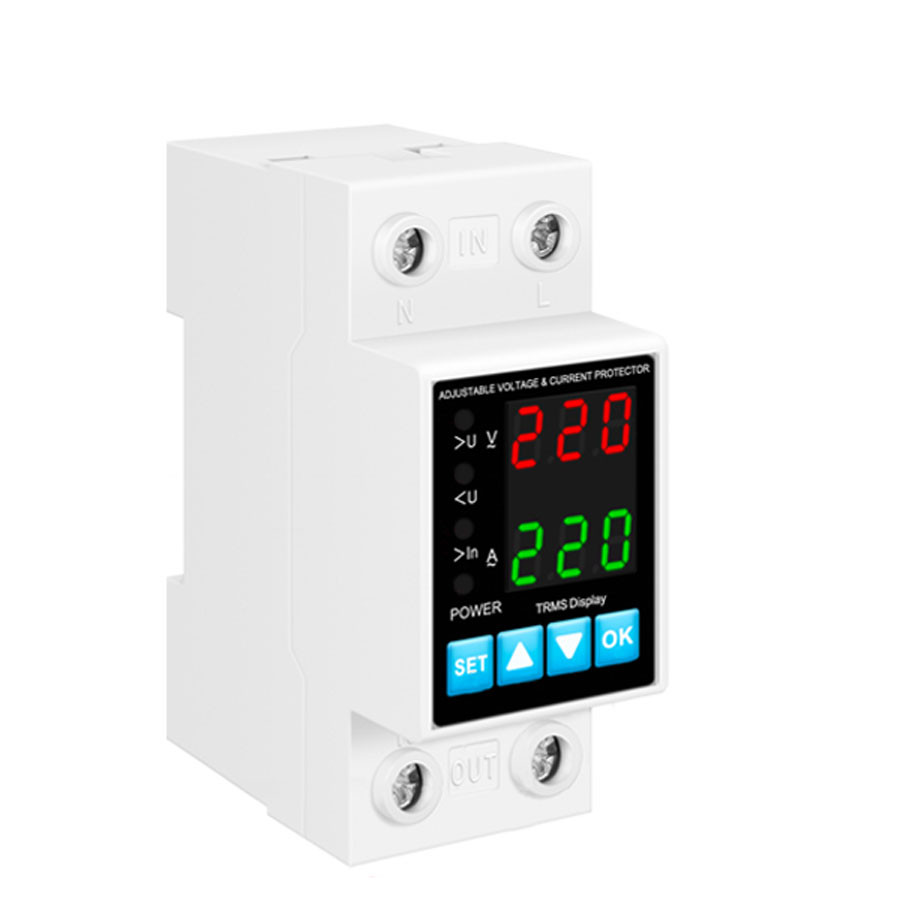

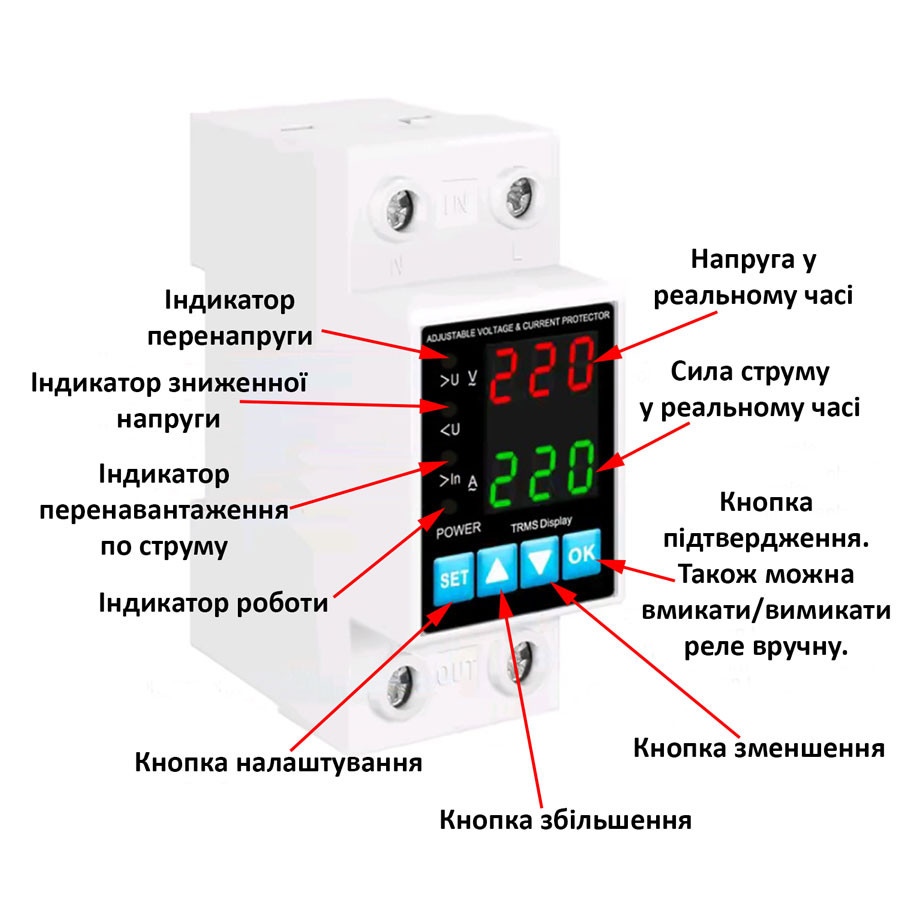

Реле напруги та струму 230V 40A на DIN-рейку
Пристрій захисту (реле напруги та сили струму) постійно аналізує напругу в мережі та при виході напруги за встановлені межі (при перенапрузі/низькій напрузі або ж при перевантаженні за силою струму) відбувається аварійне вимкнення приладів від мережі.
Максимальна сила струму: 40 Ампер. Монтаж на DIN-рейку.
Застосування
Підходить для користувачів зі змінною напругою 230 В, частотою 50 Гц та номінальним робочим струмом 40 А та нижче. Використовується в розподільних коробках.
Характеристики:
- Широкий діапазон регулювань напруги: 80V-300V AC;
- Регульована затримка живлення (код Р01);
- Регульована мінімальна та максимальна допустима напруга. Також регулюється час увімкнення/вимкнення спрацьовування реле після перевантаження за напругою.
- Регульована максимальна допустима сила струму. Також регулюється час увімкнення/вимкнення спрацьовування реле після перевантаження за силою струму;
- Захист від низької напруги;
- Вогнестійкий корпус;

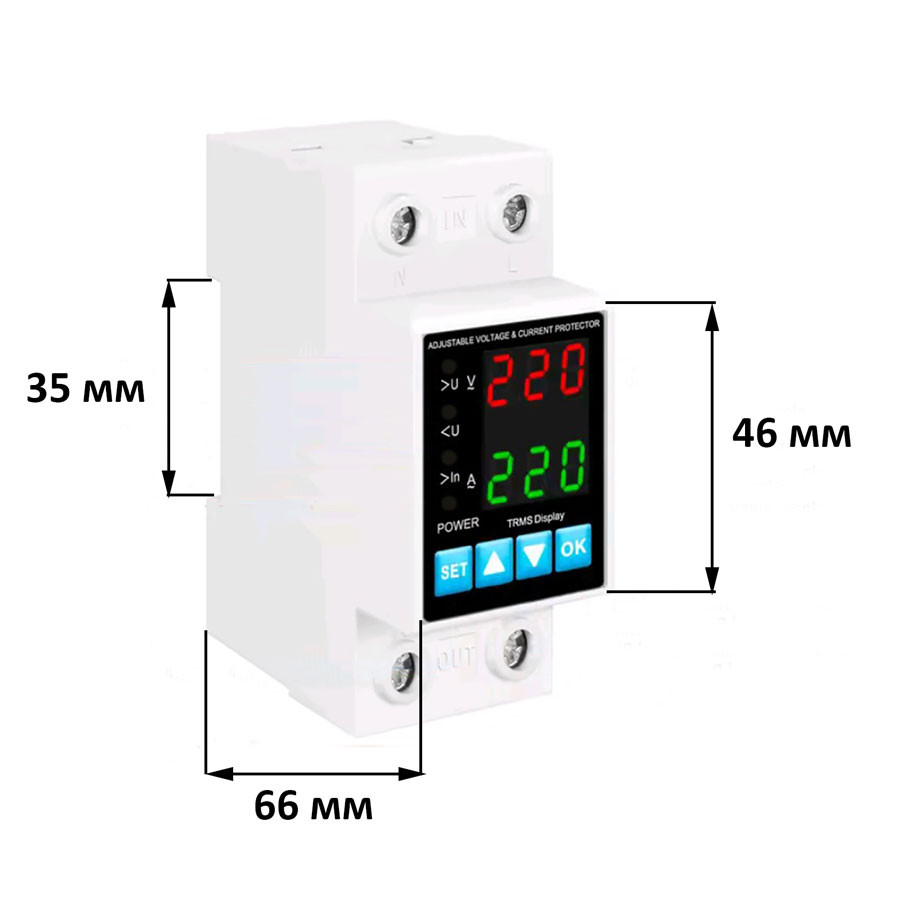

- Розміри: На фото;
- Встановлення на стандартну DIN-рейку 35 мм;
- Займає два місця у щитку;

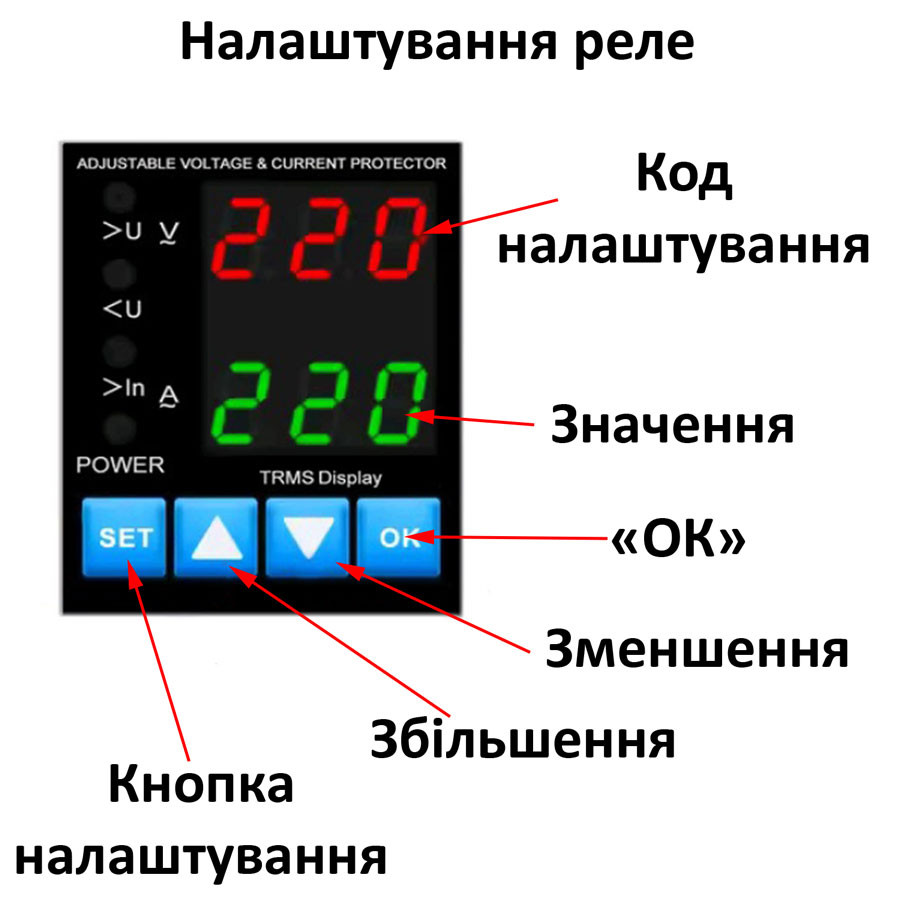

Налаштування параметрів реле:
Важливо! При налаштуванні параметрів P10, P20 і P30 можна встановити "OFF", тобто вимкнути функцію захисту по перенапрузі, низькій напрузі та перевантаження по силі струму відповідно.
| Код | Опис коду |
Заводське значення |
Мінімальне значення |
Максимальне значення |
Опис |
| Р01 | Затримка увімкнення | 5.0 сек | 1.0 сек | 600 сек |
Затримка ввімкнення живлення — затримка ввімкнення живлення перед увімкненням захисту. Натисніть будь-яку кнопку, щоб вийти заздалегідь. |
| Р10 | Функція захисту від перенапруги | Ввімкнено | Вимкнено | Ввімкнено |
|
| P11 | Значення спрацьовування захисту від перенапруги | 265V | 130V | 300V |
Захист спрацьовує, коли напруга живлення перевищує це значення. При зміні значення автоматично зміниться значення відновлення після перенапруги. |
| P12 | Значення затримки спрацьовування при перенапрузі | 0.5 сек | 0.1 сек | 30 сек |
Уразі перенапруги пристрій захисту відстрочить відключення навантаження на встановлений у цьому параметрі час. |
| P13 | Значення відновлення живлення після перенапруги | 260V | 125V | 295V | Після спрацювання захисту від перенапруги, коли напруга мережі стане нижчою від цього значення, пристрій захисту повернеться в нормальний стан. |
| P14 | Значення затримки увімкнення реле після перенапруги | 15 сек | Вимкнено | 30 сек |
Після відновлення встановленої напруги після значення затримки відбудеться автоматичне включення реле. |
| P20 | Дія при зниженій напрузі | Ввімкнено | Вимкнено | Ввімкнено |
|
| P21 | Значення спрацьовування захисту від зниженої напруги | 170V | 80V | 210V | Захист спрацьовує при падінні напруги живлення нижче цього значення. При зміні цього значення автоматично змінюється значення порогу відновлення після зниженої напруги. |
| P22 | Значення затримки увімкнення реле після зниженої напруги | 0.5 сек | 0.1 сек | 30 сек | У разі виникнення зниженої напруги пристрій захисту відстрочить відключення навантаження на встановлений у цьому параметрі час. |
| P23 | Значення відновлення живлення після зниженої напруги | 175V | 85V | 215V | После срабатывания защиты от пониженного напряжения, когда напряжение сети станет выше этого значения, то устройство защиты вернется в нормальное состояние. |
| P24 | Значення затримки увімкнення реле після зниженої напруги | 15 сек | Вимкнено | 30 сек | Після спрацювання захисту від зниженої напруги, коли напруга мережі стане вище цього значення, пристрій захисту повернеться в нормальний стан. |
| P30 | Функція навантаження по струму | Ввімкнено | Вимкнено | Ввімкнено |
|
| P31 | Значення спрацьовування захисту від перевантаження струмом | 40A | 1.0A | 40A | Захист спрацьовує, коли сила струму перевищує це значення. При зміні цього значення автоматично зміниться значення відновлення після перевантаження струму. |
| P32 | Значення затримки спрацьовування захисту від перевантаження струмом | 0,1 сек | 0 | 5 сек | Коли сила струму більше встановленого значення, пристрій захисту відстрочить відключення навантаження на встановлений у цьому параметрі час. |
| P33 | Значення затримки увімкнення реле після перевантаження по струму | 15 сек | 5 сек | 500 сек | Після відновлення встановленої сили струму після значення затримки відбудеться автоматичне включення реле. |
| P34 | Кількість операцій закриття при перевантаженні | 5 | Вимкнено | 20 | Встановіть його в положення "Викл", що означатиме, що повторного закриття не буде. |
Характеристики
- Напруга (V):
- 230
- Сила струму (A):
- 40
- Тип монтажу:
- На DIN рейку
- Тип струму:
- Змінний струм (AC)
