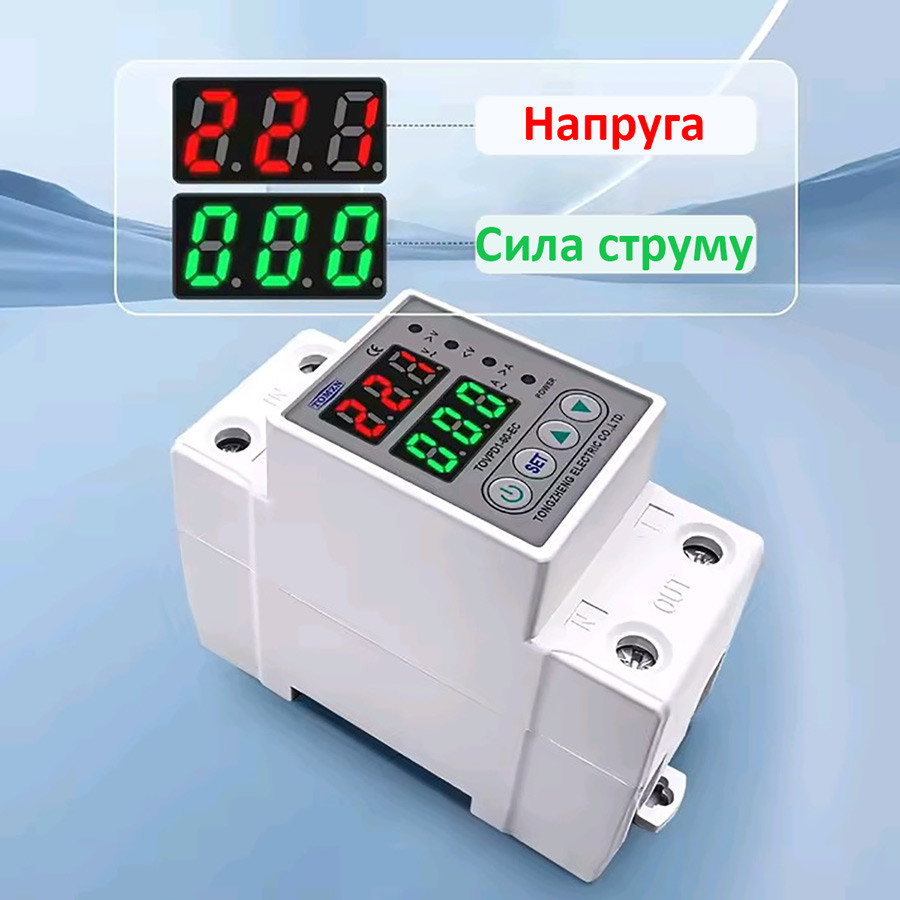

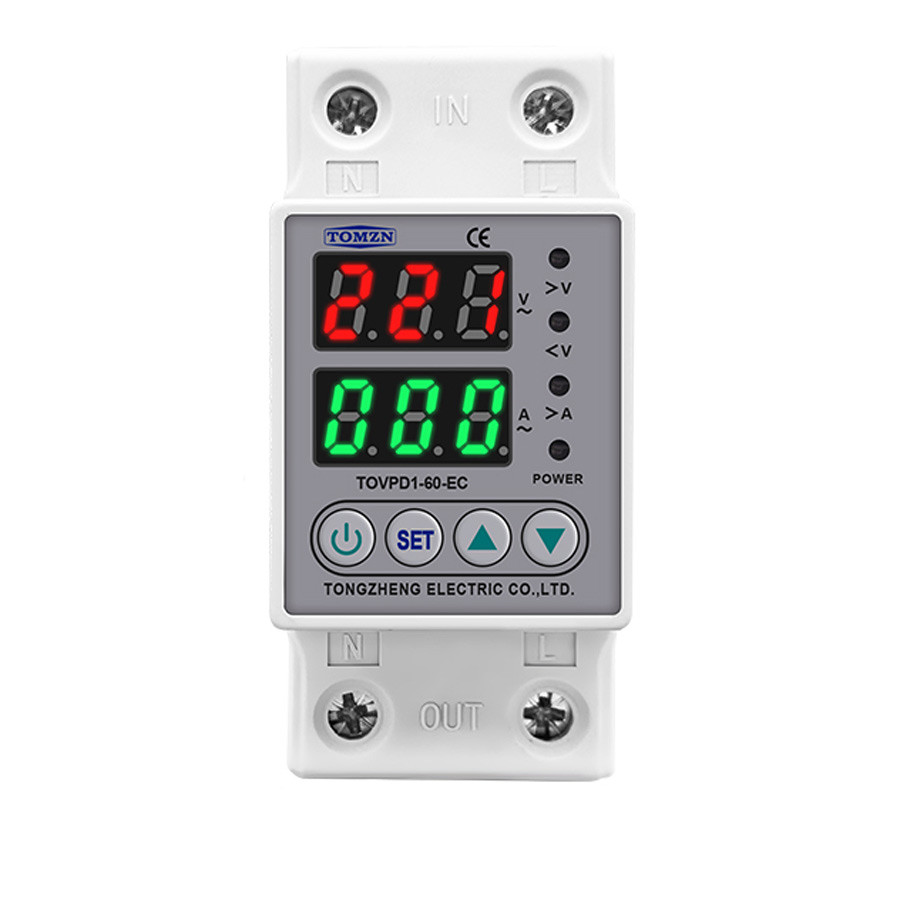

Реле напруги та струму 230V 60A TOMZN TOVPD1-60 на DIN-рейку
Пристрій захисту (реле напруги та сили струму) TOMZN TOVPD1-60 постійно аналізує напругу в мережі та при виході напруги за встановлені межі (при перенапрузі/низькій напрузі або ж при перевантаженні за силою струму) відбувається аварійне вимкнення приладів від мережі.
Максимальна сила струму: 60 Ампер. Монтаж на DIN-рейку.
Застосування
Підходить для користувачів зі змінною напругою 230 В, частотою 50 Гц та максимальним робочим струмом 60А. Використовується в розподільних коробках.
Характеристики:
- Широкий діапазон регулювань напруги: 80V-300V AC;
- Максимальна сила струму: 60А;
- Регульована затримка живлення (код А1);
- Регульована мінімальна та максимальна допустима напруга. Також регулюється час увімкнення/вимкнення спрацьовування реле після перевантаження за напругою.
- Регульована максимальна допустима сила струму. Також регулюється час увімкнення/вимкнення спрацьовування реле після перевантаження за силою струму;
- Захист від низької напруги;
- Вогнестійкий корпус;

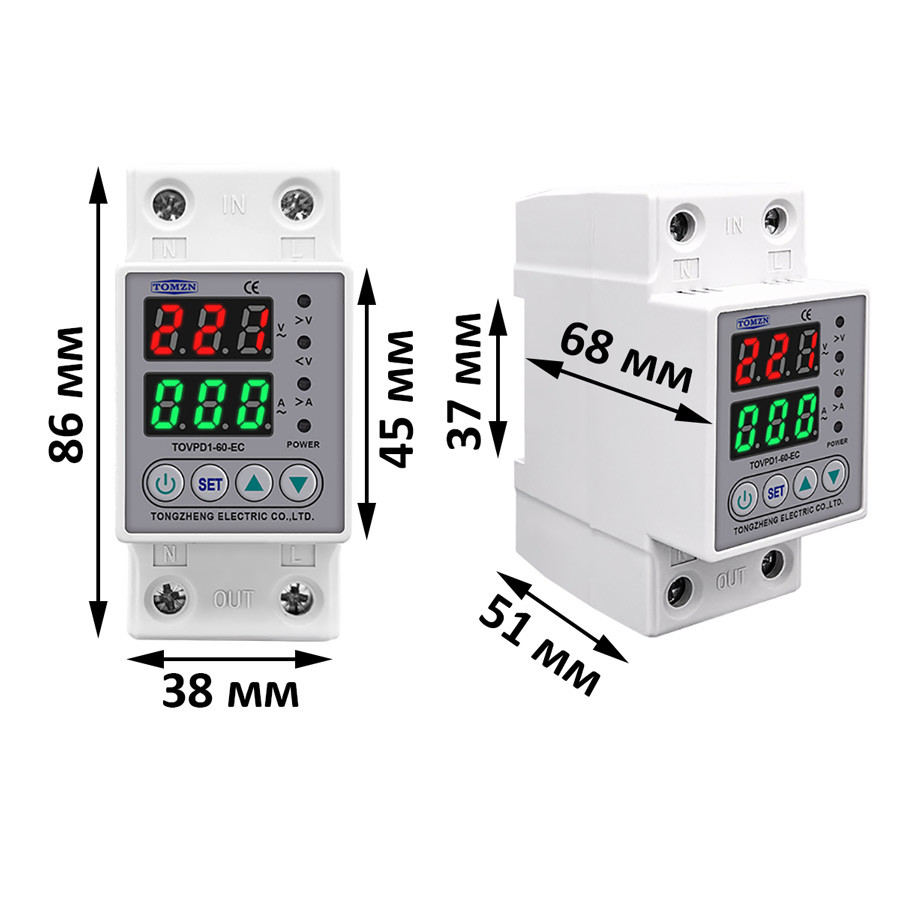

- Розміри: На фото;
- Встановлення на стандартну DIN-рейку 35 мм;
- Займає два місця у щитку;
Налаштування параметрів реле:
| Код | Опис коду |
Значення за замовчуванням |
Мінімальне значення |
Максимальне значення |
Опис |
| A1 | Затримка включення | 10 сек | 1.0 сек | 500 сек |
Затримка ввімкнення живлення — затримка реле перед включенням захисту. |
| А2 | Значення спрацьовування захисту від перенапруги | 270V | 80V | 300V |
Захист спрацьовує, коли напруга живлення перевищує це значення. При зміні значення автоматично зміниться значення відновлення після перенапруги. |
| А3 |
Значення відновлення живлення після перенапруги |
265V |
75V |
295V |
Після спрацювання захисту від перенапруги, коли напруга мережі стане нижчою від цього значення, пристрій захисту почне відлік часу (параметр А4) і повернеться в нормальний стан. |
| А4 | Значення затримки спрацьовування при перенапрузі | 30 сек | 1 сек | 500 сек |
При виникненні перенапруги пристрій захисту відстрочить відключення навантаження на встановлений у цьому параметрі час. |
| А5 |
Час спрацювання реле після перенапруги |
1 сек | 0,1 сек | 30 сек |
Після досягнення встановленого максимального порогу напруги йде відлік часу до вимкнення реле. Використовуйте це налаштування з обережністю! |
| А6 | Мінімальний поріг напруги | 80V | Вимкнено | 300V |
При увімкненій функції реле вимкне навантаження, якщо напруга буде меншою за вказану. |
| А7 | Значення відновлення живлення після зниженої напруги | 175V | 85V | 305V |
Після досягнення встановленого порогу напруги йде відлік часу до включення реле. |
| А8 | Значення затримки включення реле після зниженої напруги | 30 сек | 1 сек | 500 сек | Після відновлення встановленої напруги після закінчення значення затримки відбудеться автоматичне включення реле. |
| А9 | Значення затримки вимкнення реле після зниженої напруги | 1 сек | 0.1 сек | 30 сек | При виникненні зниженої напруги пристрій захисту відстрочить відключення навантаження на встановлений у цьому параметрі час. |
| А10 | Значення спрацьовування захисту від перевантаження струмом | 40A | 1.0A | 63A | Захист спрацьовує, коли сила струму перевищує це значення.При зміні цього значення автоматично зміниться значення відновлення після перевантаження струму. |
| А11 | Значення затримки увімкнення реле після перевантаження по струму | 30 сек | 1 сек | 500 сек | Після відновлення встановленої сили струму після закінчення значення затримки відбудеться автоматичне включення реле. |
| А12 | Значення затримки спрацьовування захисту від перевантаження струмом | 1.0 сек | 0.1 сек | 30 сек |
Коли сила струму більша за встановлене значення, пристрій захисту відстрочить відключення навантаження на встановлений у цьому параметрі час. Ця функція корисна для великих пускових струмів. Використовуйте це налаштування з обережністю! |
| А13 | Калібрування напруги | 0,0 | -9,9 | +9,9 | При необхідності можна провести калібрування показань напруги реле. |
| А14 | Кількість спрацьовувань реле з перевищення струму | off | 1 | 20 |
Після досягнення вказаного значення вимкнень реле поспіль реле вимкнеться повністю. Після цього вмикати реле необхідно вручну. Корисна функція у разі багаторазових спрацьовувань та тривалої відсутності відповідальної особи. |
| А15 | Калібрування сили струму | 0,0 | -9,9 | +9,9 | За потреби можна провести калібрування показань сили струму в релі. |
Характеристики
- Напруга (V):
- 230
- Сила струму (A):
- 60
- Тип монтажу:
- На DIN рейку
- Тип струму:
- Змінний струм (AC)
