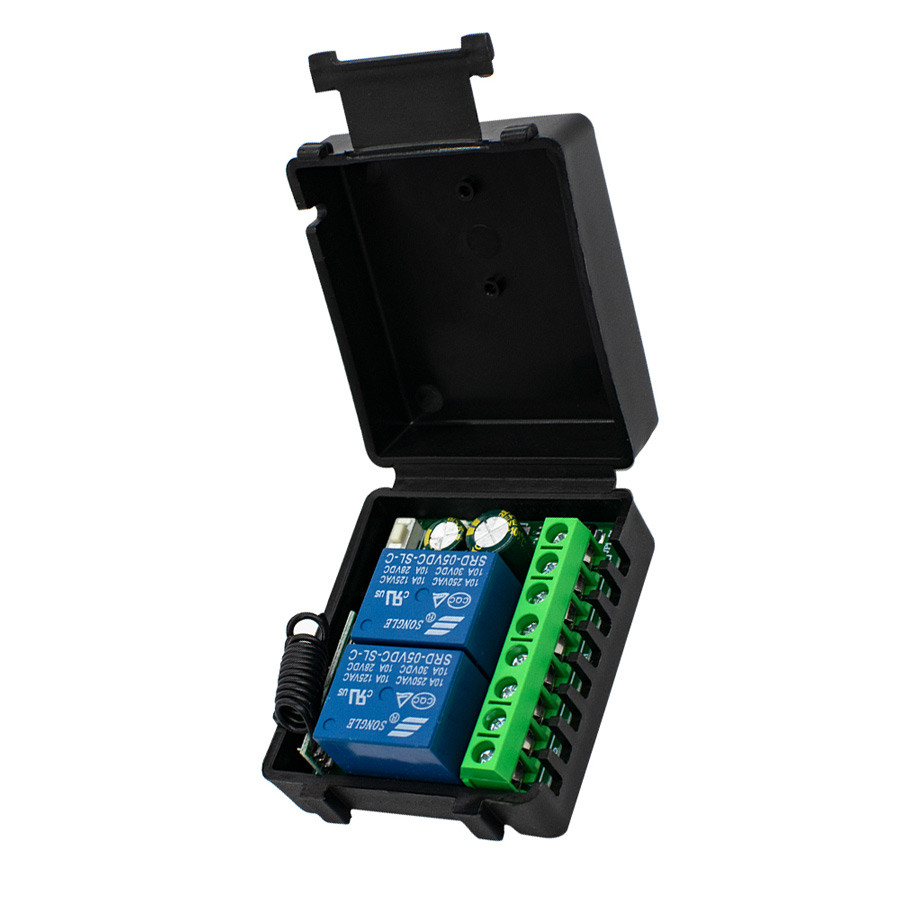

Перемикач дистанційного керування двоканальний 433 МГц 6-30V

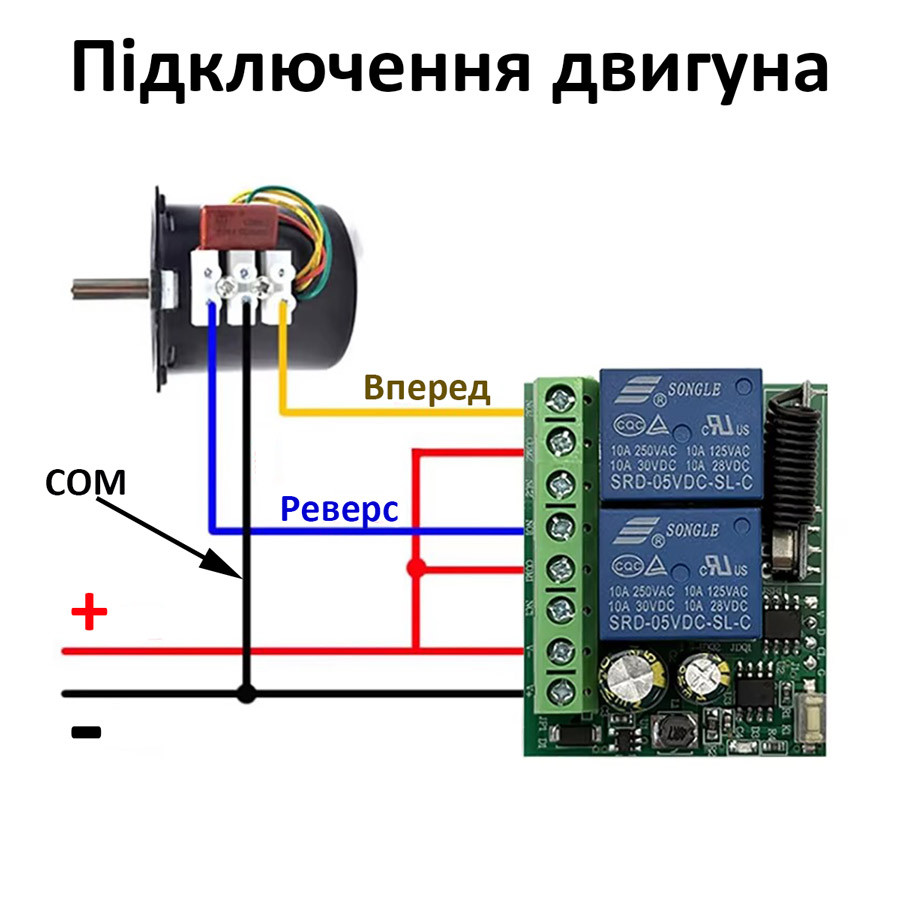

Особливість двоканального реле у тому, що можна кнопкою "А" на пульті включити одне реле, а кнопкою "В" включити друге реле. Наприклад, при натисканні кнопки "А" відбувається робота двигуна в одному напрямку, а при натисканні кнопки "В" замикається реле на зворотний хід двигуна.

Режими роботи:

• Натискаємо кнопку "А" пульта – спрацьовує перше реле. Відпускаємо кнопку "А" - реле вимикається. Натискаємо кнопку "В" пульта – спрацьовує друге реле. Відпускаємо кнопку "В" - реле вимикається.
• Натискаємо кнопку "А" один раз – перше реле спрацьовує. Натискаємо повторно – перше реле вимикається. Аналогічно і для другого реле та кнопки "В".
• Натискаємо кнопку "А" - перше реле спрацьовує (Вимкнути реле кнопкою "А" вже не вийде). Натискаємо кнопку "В" - перше реле вимикається і вмикається друге реле. Для цього режиму потрібно використовувати 4-кнопковий пульт;
• Натискаємо кнопку реле спрацьовує на 5, 10 чи 15 секунд;

Навчання приймача:

Вибір режимів роботи здійснюється через різну кількість натискань кнопки на приймачі. Для вибору потрібного режиму дивимося порядний номер (у списку "Режими роботи") та натискаємо вказану кількість разів на кнопку приймача.

При подачі живлення на передавач індикатор на платі постійно світиться.

Перший режим. Натискаємо на приймачі на кнопку "навчання" один раз, світлодіод блимне три рази і згасне, щоб прив'язувати кнопку "А", натискаємо на неї. Далі світлодіод блимне, це означає, що кнопка прив'язана. Потім натискаємо кнопку "В" - світлодіод блимне три рази і засвітиться постійно, це означає, що кнопка прив'язана. Перевіряємо роботу – натискаємо кнопку "А", реле замикається. Відпускаємо кнопку, реле розмикається. Аналогічно та з кнопкою "В".

Другий режим. Натискаємо на приймачі на кнопку "навчання" двічі. Світлодіод блимне три рази і згасне, щоб прив'язати, кнопку "А", натискаємо на неї. Далі світлодіод блимне, це означає, що кнопка прив'язана. Потім натискаємо кнопку "В" - світлодіод блимне три рази засвітиться постійно - це означає, що кнопка "В" прив'язана. Режим має на увазі що при натисканні однієї з кнопок (яку запрограмували) перше реле замикається, якщо ще раз натиснути, то реле розмикається. Аналогічно і для кнопки "В" із другим реле.

Третій режим. Натискаємо на приймачі кнопку "навчання" тричі. Далі натискаємо кнопку "А", світлодіод на приймачі блимне три рази, далі натискаємо кнопку "В". Світлодіод блимне тричі і засвітиться постійно. Для перевірки режиму: натискаємо кнопку "А", перше реле замикається, натискаємо кнопку "В", перше реле розмикається та замикається друге реле.

Четвертий режим. При натисканні на кнопку "з замком" реле спрацьовує та залишається замкнутим (не замкнутим) 5, 10 або 15 секунд. Цей режим добре підходить для відкриття дверного електрозамку.

• Натискаємо на кнопку "навчання" 4 рази, вибирається режим замкненого реле 5 секунд.
• Натискаємо на кнопку "навчання" 5 разів, вибирається режим замкненого реле 10 секунд.
• Натискаємо на кнопку "навчання" 6 разів, вибирається режим замкненого реле 15 секунд.

Скидання пультів, які запам'ятав передавач.

Натисніть кнопку навчання коду на платі управління 8 разів поспіль і зачекайте,

Після цього світлодіодний індикатор автоматично блимне 4 рази. Це завершить скидання коду і видалить усі раніше запам'ятані пульти дистанційного керування.

Характеристики дистанційного приймача:

• Робоча напруга живлення: 6-30В;

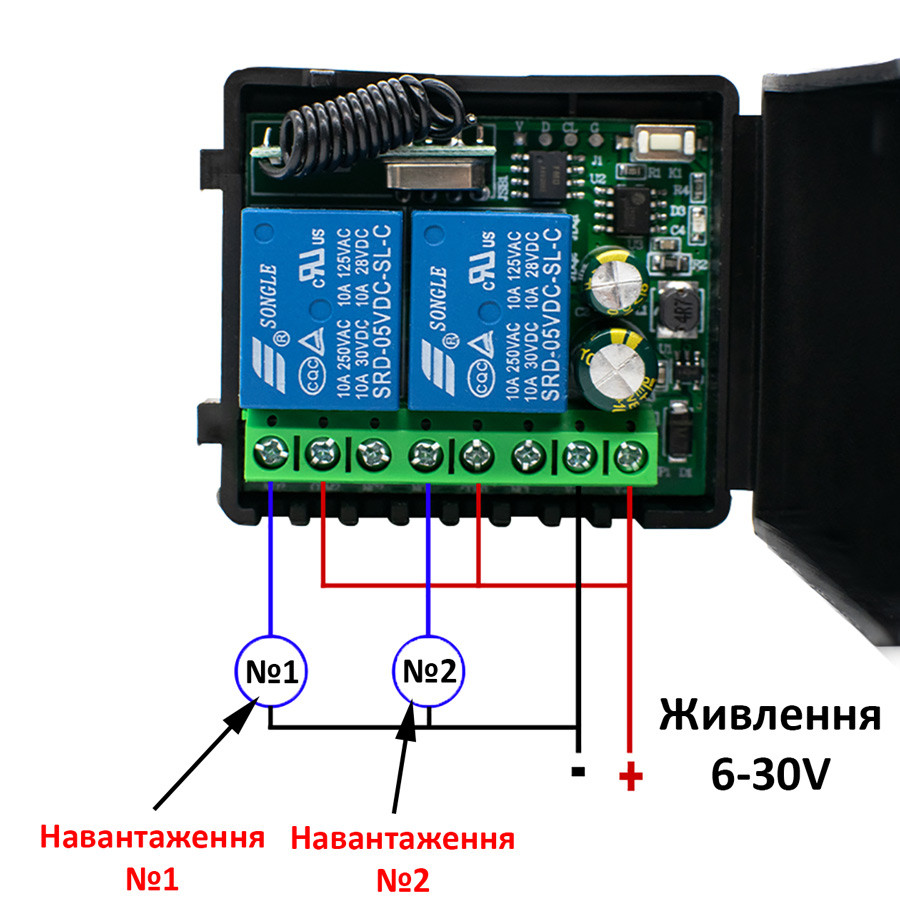

• Напруга навантаження, що підключається (освітлення, мотора і тд): 1-250В (уважно дивіться схему підключення навантаження);
• Максимальний струм навантаження: 10A;
• Споживання у режимі очікування: менше 8,5мА;
• Відстань передачі за допомогою пульта з елментами живлення 2016: до 50 м (відкритий простір). Для більшої відстані передачі потрібний пульт на 12В;
• Виходи: NO, NC, COM;
• Розмір друкованої плати: 35x30x18mm (L, W, H);
• Чутливість: > 97 dBm;
• Код навчання: EV1527;
• Робоча частота: 433МГц;
• Робоча температура: -40 ° С + 80 °С;
• Розміри корпусу: 50х45мм;
• Режим роботи: короткочасний, що перемикає, затримка блокування (5 с, 10 с, 15 с);

Для цього перемичкача потрібний дистанційний пульт:

• Робоча частота: 433МГц;
• Тип кодування: фіксований код / ​​код, що зчитується;
• Код навчання: 1527;

Комплектація:

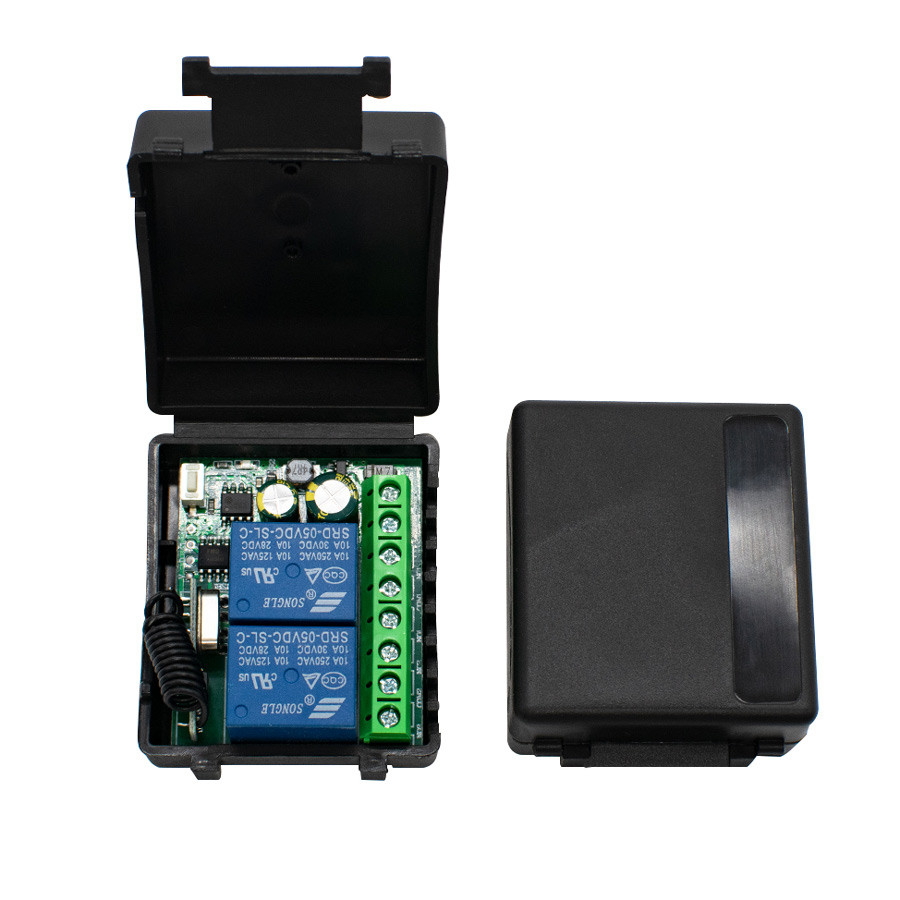

• Бездротовий двоканальний вимикач та корпус;
• Інструкція англійською мовою;
