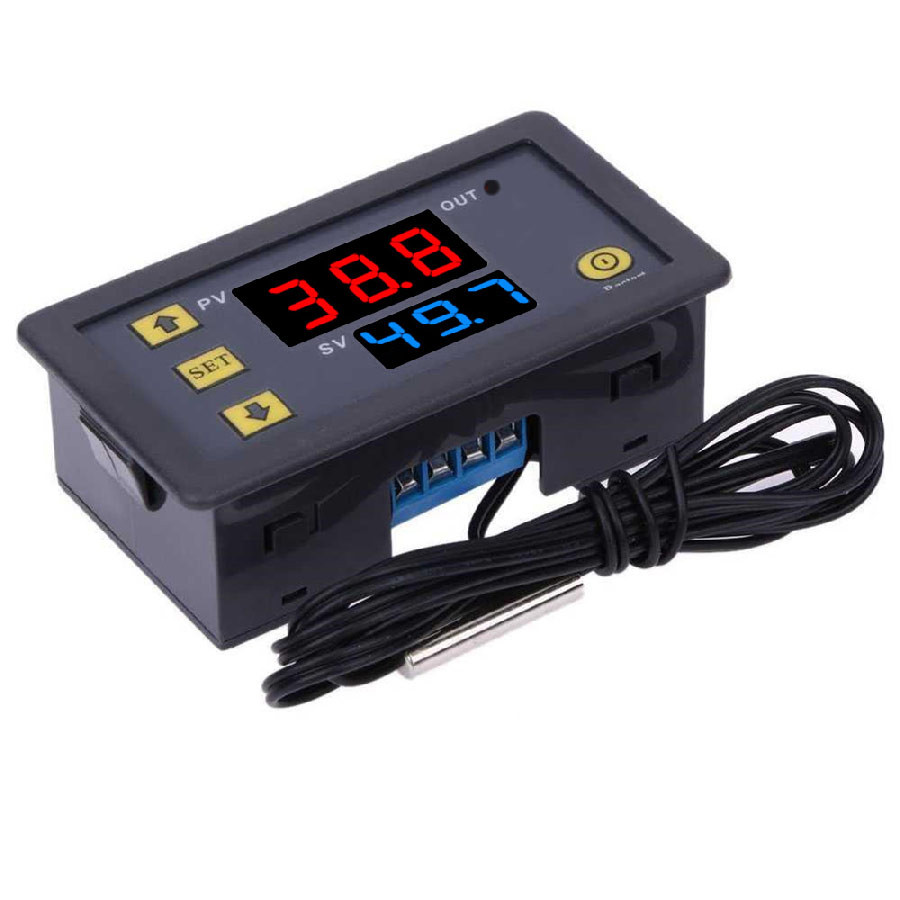

Терморегулятор W3230 230V 10А (-50 - +120°C) програмований

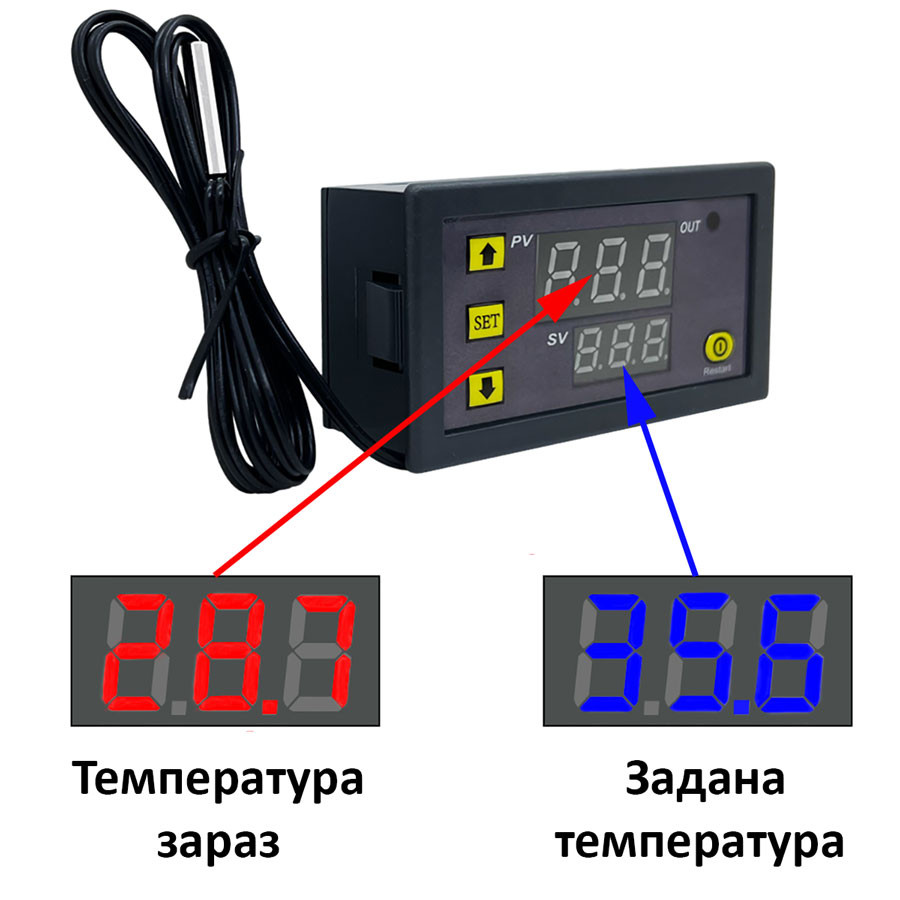

• На дисплеї відображається поточна вимірювана температура.
• Ця модель терморегулятора W3230 на 230V. Комутувати може напругу із силою струму до 10 Ампер.
• На екрані відображається поточна температура, що вимірюється.

Підготовка до роботи:

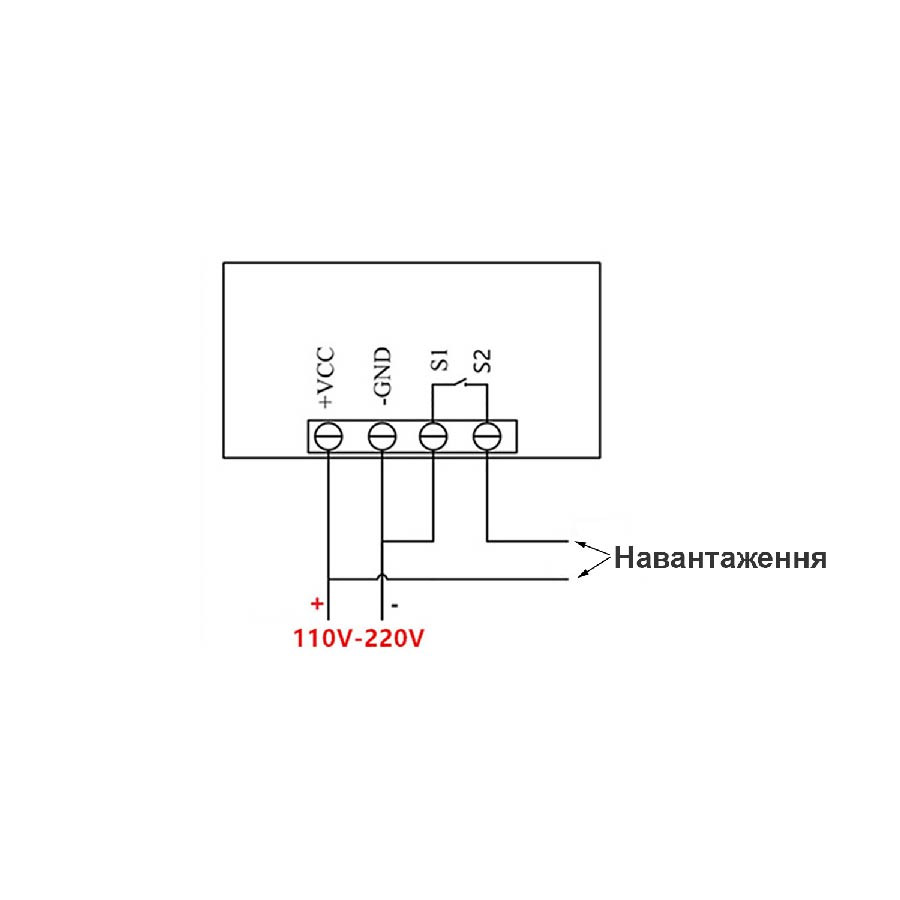

1. Підключіть джерело живлення напругою 230 V до клем "VCC" і "GND".
2. Підключіть керування навантаженням через контакти "S0" та "S1" (підключається в розрив ланцюга живлення керованого приладу)
3. Після подачі живлення на контакти VCC та GND на дисплеї з'явиться поточна температура, яку виміряв датчик температури.

Встановлення та налаштування заданої температури:

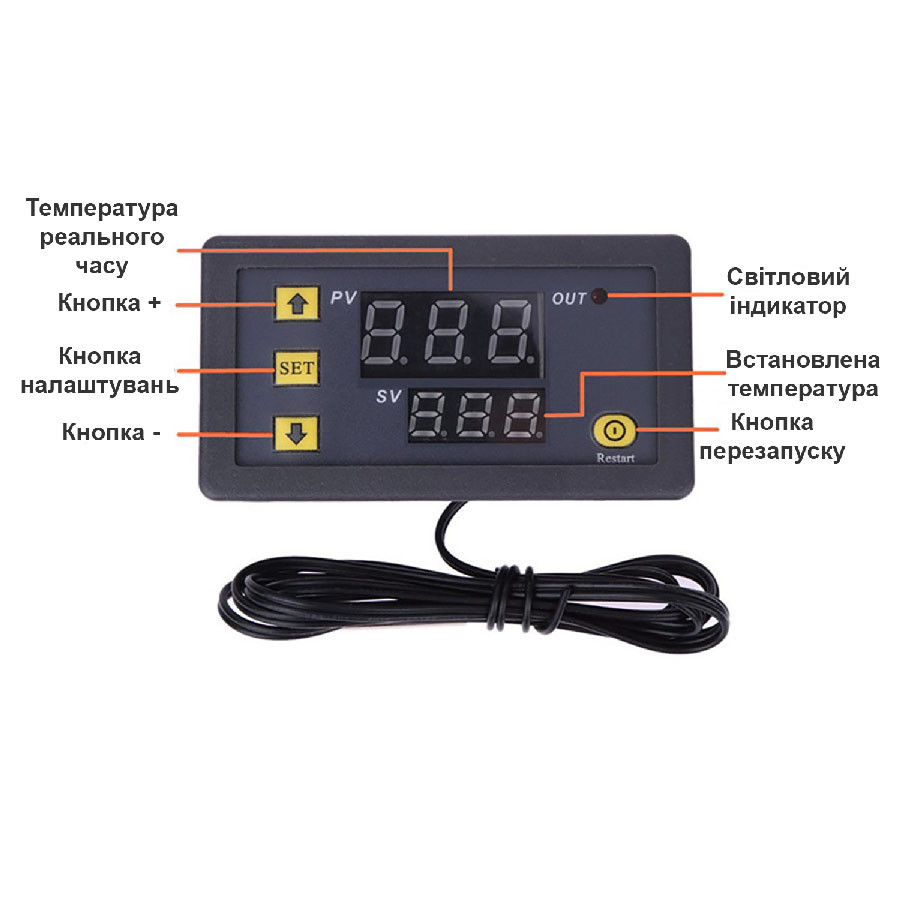

Для встановлення температури контролю коротко натисніть кнопку "SET", після чого кнопками "+" або "-" встановіть задану температуру та ще раз натисніть кнопку "SET". Якщо не натиснути жодної з кнопок протягом 5 секунд, налаштування збережуться автоматично.

Налаштування програми:

Для входу в режим налаштування утримуйте протягом 5 секунд кнопку "SET", потім кнопками "+" або "-" оберіть потрібний параметр меню від Р0 до Р8 (характеристики кожного параметра Р наведені в таблиці нижче). Далі, щоб налаштувати параметр, натисніть кнопку "SET" і кнопками "+" або "-" змініть значення параметра. Щоб зберегти налаштування, натисніть та утримуйте кнопку "SET" або не натискайте кнопку протягом 5 секунд.

Якщо LED-дисплей відображає наступні значення, це означає:

• “LLL” – датчик температури не підключено;
• "ННН" - температура поза діапазоном (менше -50°С або більше 120°С);
• "-" перевищення меж заданих у параметрі Р6;

Характеристики:

• Робоча напруга: 230V;
• Максимальна сила струму: 10А;
• Діапазон вимірювання та програмування температури: від -50°С до 120°С;
• Точність вимірювання: 0,1°З діапазоні від -9,9°С до 99,9°С; або 1,0°З поза цим діапазоном;
• Точність управління: 0,1 °С;
• Час оновлення показаний температури: 0,5 секунд;
• Датчик: NTC 10К 0.5%, довжина кабелю 1м, водонепроникний датчик;

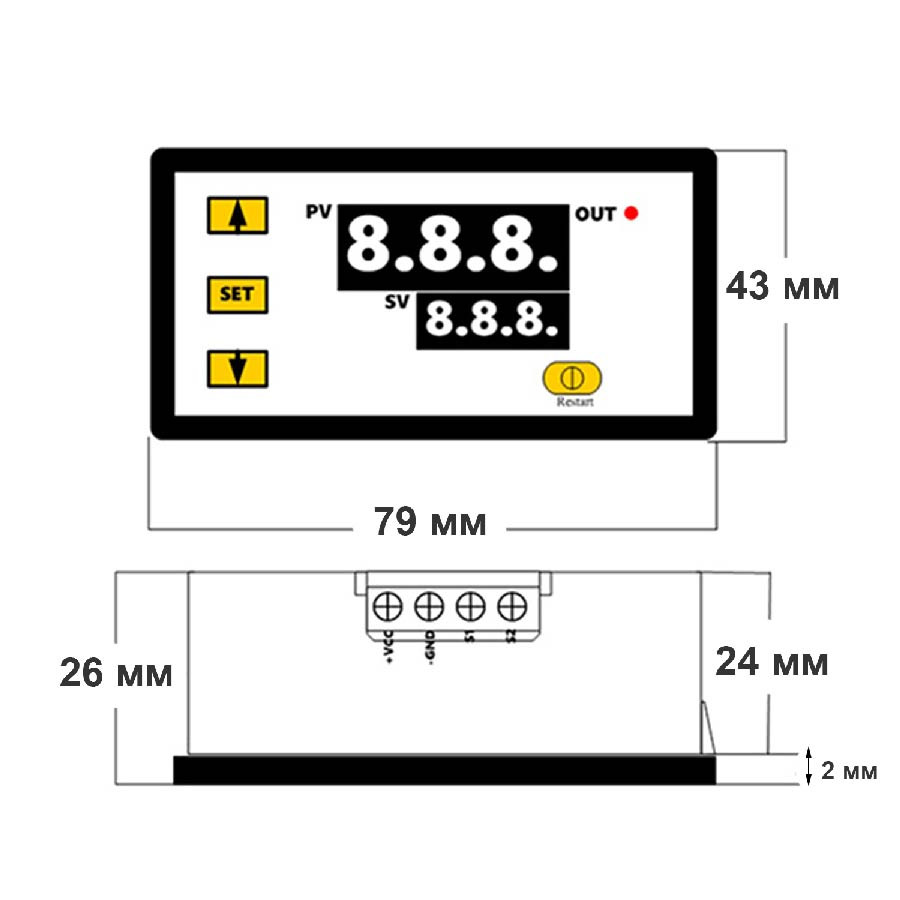

• Габаритні розміри: 79*43*26 мм;
• Розмір отвору під корпус терморегулятора: 73*39 мм;

При більших навантаженнях використовуйте контактор або реле більшої потужності.

Скидання параметрів у заводські установки (налаштування за замовчуванням):

• Вимкніть живлення;
• Натисніть та утримуйте кнопки "+" та "-";
• Подайте напругу на терморегулятор;
• На екрані з'явиться "888", після чого з'явиться поточна температура;

Комплектація:

Регулятор температури;

Датчик температури із кабелем;
