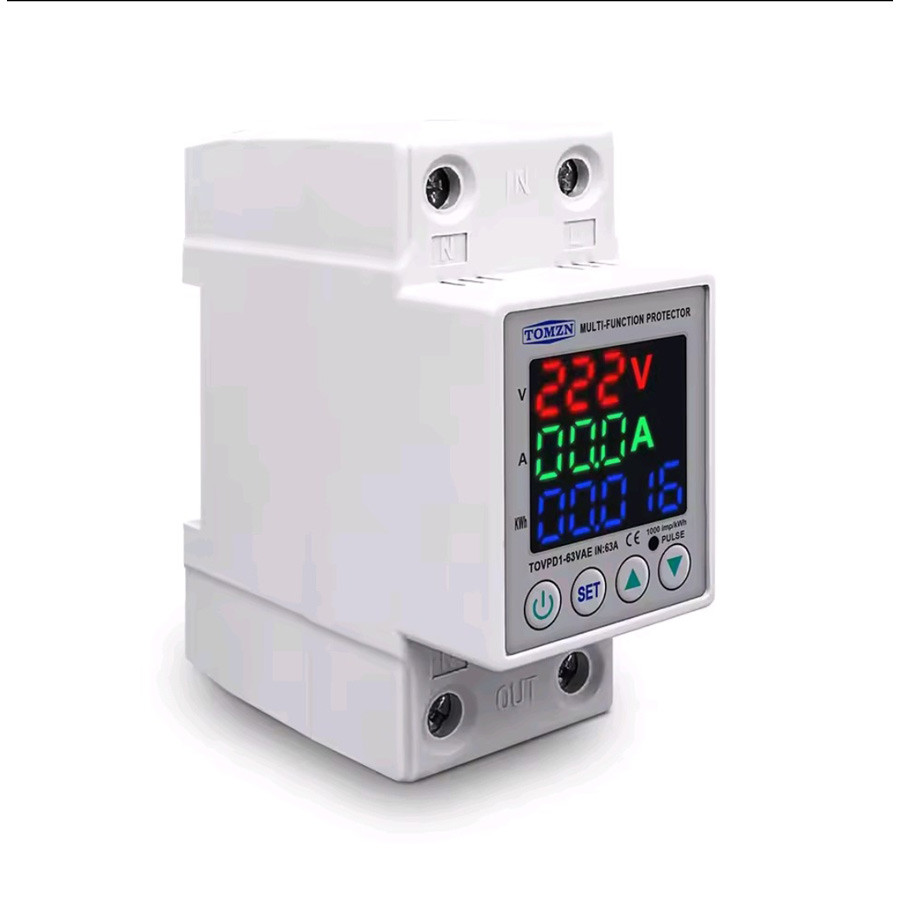

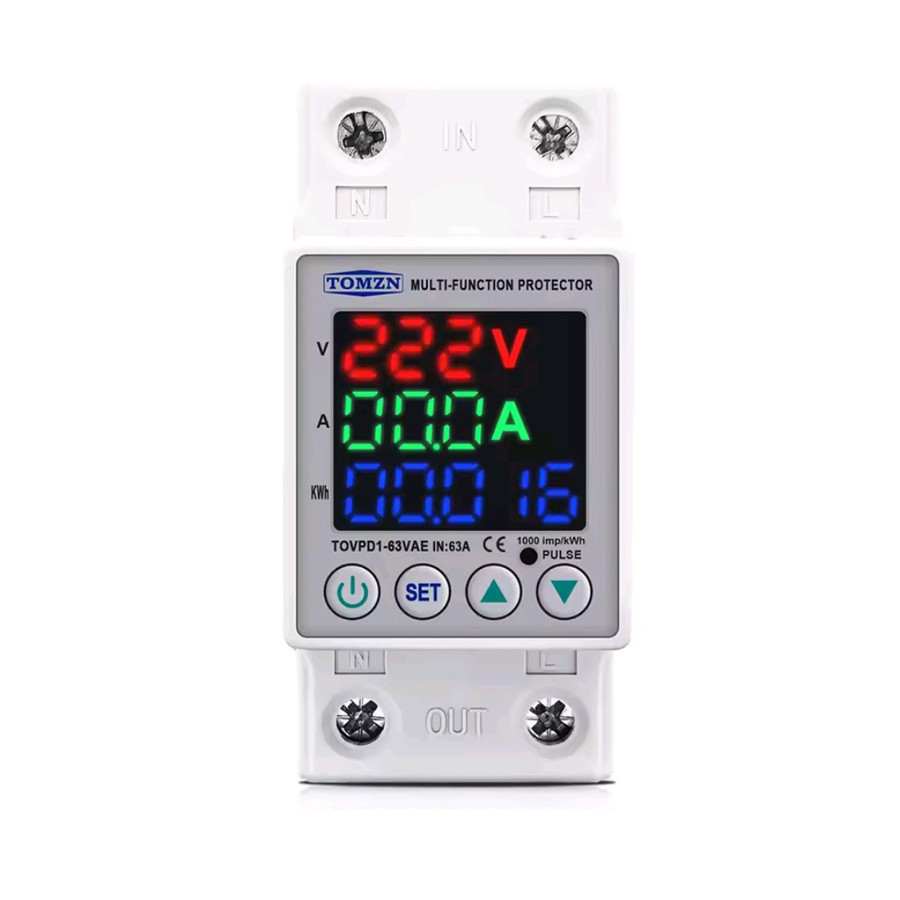

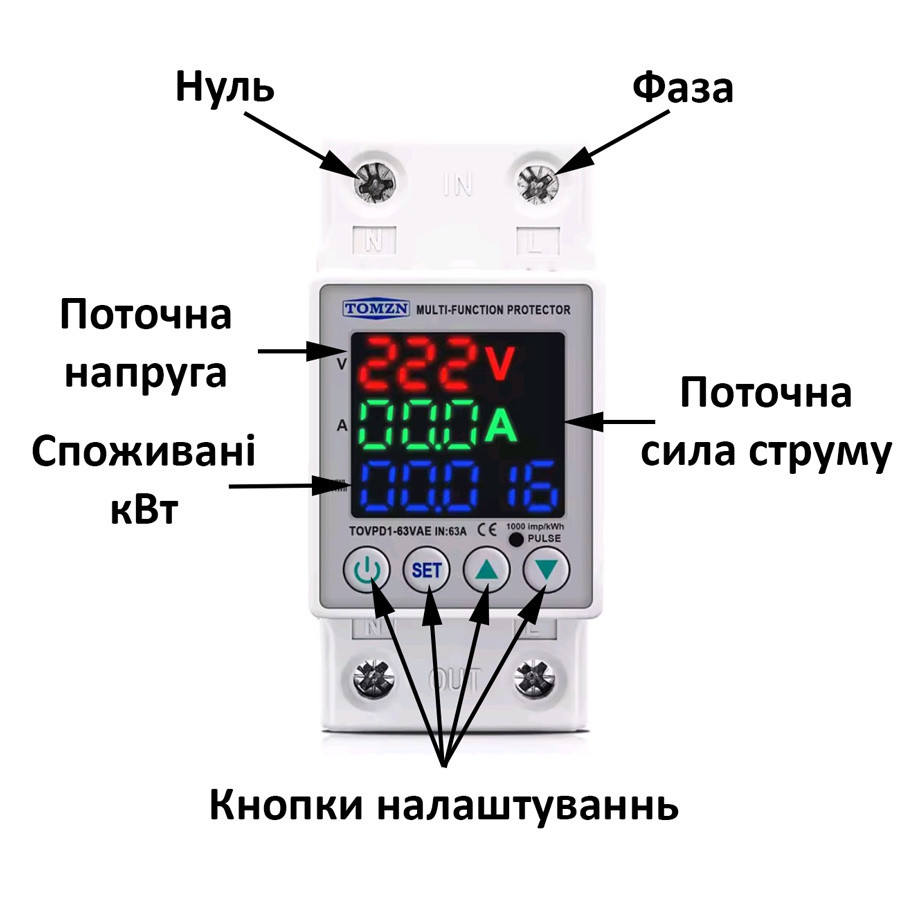

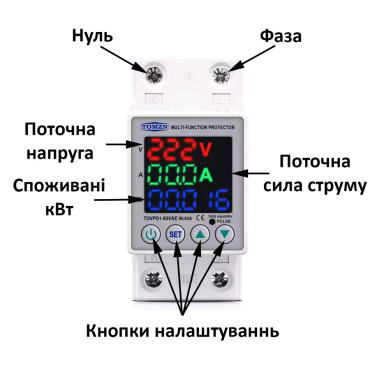

Реле напряжения и тока 230V 63A TOMZN TOVPD1-63VAE со электросчётчиком
Устройство защиты (реле напряжения и силы тока) TOMZN TOVPD1-63VAE со встроенным счётчиком электроэнергии постоянно анализирует напряжение в сети и при выходе напряжения за установленные пределы (при перенапряжении/низком напряжении либо же при перегрузке по силе тока) происходит аварийное выключение приборов от сети.
Максимальная сила тока: 63 Ампер. Монтаж на DIN-рейку.
Характеристики:
- Широкий диапазон регулировок напряжения: 80V-300V AC;
- Максимальная сила тока: 63А;
- Регулируемая задержка включения питания (код Р01);
- Регулируемое минимальное и максимальное допустимое напряжение. Также регулируется время включения/отключения срабатывания реле после перегрузки по напряжению.
- Регулируемая максимальная допустимая сила тока. Также регулируется время включения/отключения срабатывания реле после перегрузки по силе тока;
- Встроенный счётчик электроэнергии;
- Защита от низкого напряжения;
- Огнестойкий корпус;

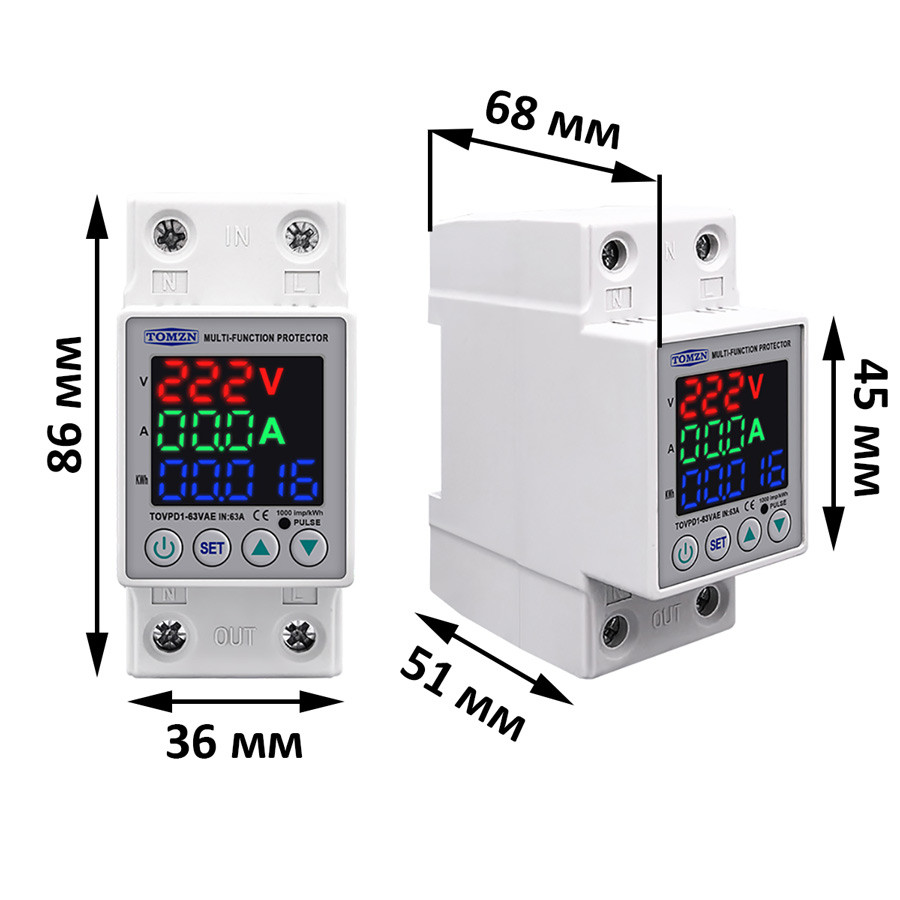

- Размеры: На фото;
- Установка на стандартную DIN-рейку 35 мм;
- Занимает два места в щитке;
Настройка параметров реле:
| Код | Описание кода |
Значение по умолчанию |
Минимальное значение |
Максимальное значение |
Описание |
| A1 | Задержка включения | 10 сек | 1.0 сек | 500 сек |
Задержка включения питания — задержка включения реле перед включением защиты. |
| А2 | Значение срабатывания защиты от перенапряжения | 270V | 80V | 300V |
Защита срабатывает, когда напряжение питания превышает это значение. При изменении этого значения автоматически изменится значение восстановления после перенапряжения. |
| А3 |
Значение восстановления питания после перенапряжения |
265V |
75V |
295V |
После срабатывания защиты от перенапряжения, когда напряжение сети станет ниже этого значения, устройство защиты начнет отчёт времени (параметр А4) и вернется в нормальное состояние. |
| А4 | Значение задержки срабатывания при перенапряжении | 30 сек | 1 сек | 500 сек |
При возникновении перенапряжения устройство защиты отсрочит отключение нагрузки на установленное в этом параметре время. |
| А5 |
Время срабатывания реле после перенапряжения |
1 сек | 0,1 сек | 30 сек |
После достижения установленного максимального порога напряжения идёт отсчёт времени до отключения реле. Используйте данную настройку с осторожностью! |
| А6 | Минимальный порог напряжения | 80V | Выключено | 300V |
При включенной функции, реле выключит нагрузку в случае если напряжение будет меньше указанного. |
| А7 | Значение восстановления питания после пониженного напряжения | 175V | 85V | 305V |
После достижения установленного порога напряжения идёт отсчёт времени до включения реле. |
| А8 | Значение задержки включения реле после пониженного напряжения | 30 сек | 1 сек | 500 сек | После восстановления установленного напряжения по истечении значения задержки произойдет автоматическое включение реле. |
| А9 | Значение задержки выключения реле после пониженного напряжения | 1 сек | 0.1 сек | 30 сек | При возникновении пониженного напряжения устройство защиты отсрочит отключение нагрузки на установленное в этом параметре время. |
| А10 | Значение срабатывания защиты от перегрузки по току | 40A | 1.0A | 63A | Защита срабатывает, когда сила тока превышает это значение. При изменении этого значения автоматически изменится значение восстановления после перегрузки по току. |
| А11 | Значение задержки включения реле после перегрузки по току | 30 сек | 1 сек | 500 сек | После восстановления установленной силы тока по истечении значения задержки произойдет автоматическое включение реле. |
| А12 | Значение задержки срабатывания защиты от перегрузки по току | 1.0 сек | 0.1 сек | 30 сек |
Когда сила тока больше установленного значения устройство защиты отсрочит отключение нагрузки на установленное в этом параметре время. Данная функция полезна для больших пусковых токов. Используйте данную настройку с осторожностью! |
| А13 | Количество срабатываний реле по превышению тока | off | 1 |
20 |
После достижения указанного значения выключений реле подряд реле выключится полностью. После такого включать реле необходимо вручную. Полезная функция в случае многократных срабатываний и длительного отсутствия ответственного лица. |
| А14 |
Калибровка напряжения |
0,0 |
-9,9 |
+9,9 |
При необходимости можно провести калибровку показаний напряжения реле. |
| А15 | Калибровка силы тока | 0,0 | -9,9 | +9,9 | При необходимости можно провести калибровку показаний силы тока в реле. |
| А16 | Калибровка кВт | 0,0 | -9,9 | +9,9 | При необходимости можно провести калибровку показаний потребляемой электроэнергии. |
| А17 | Включение счётчика электроэнергии | Включено | Выключено | Включено | При необходимости можно отключить счётчик электроэнергии. |
| А18 | Предустановленные значения кВт | 0,0 | 0,0 | 999 | При необходимости можно изменить начальные значение потреблённых кВт. |
