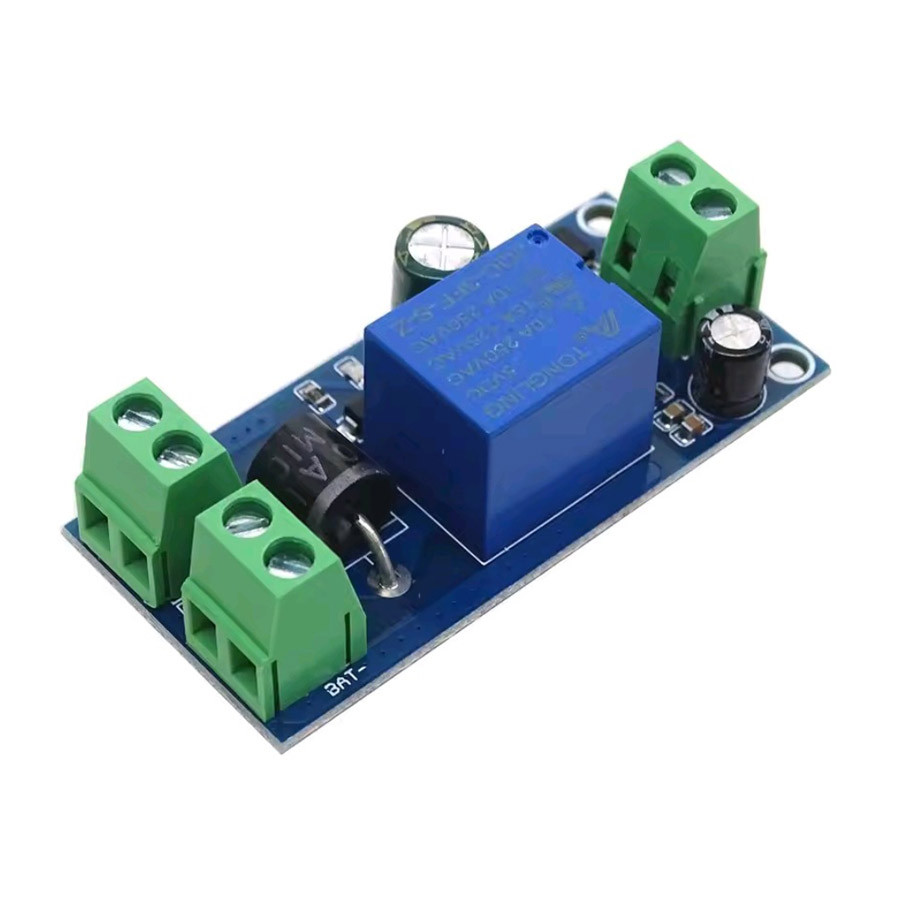

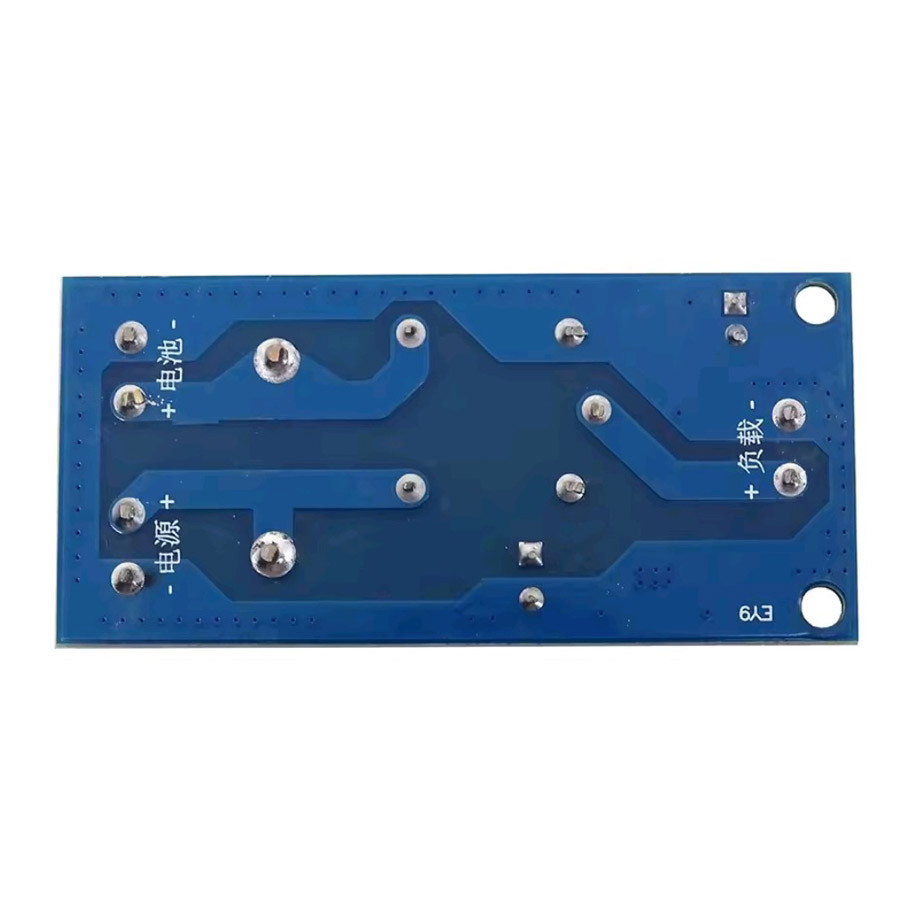

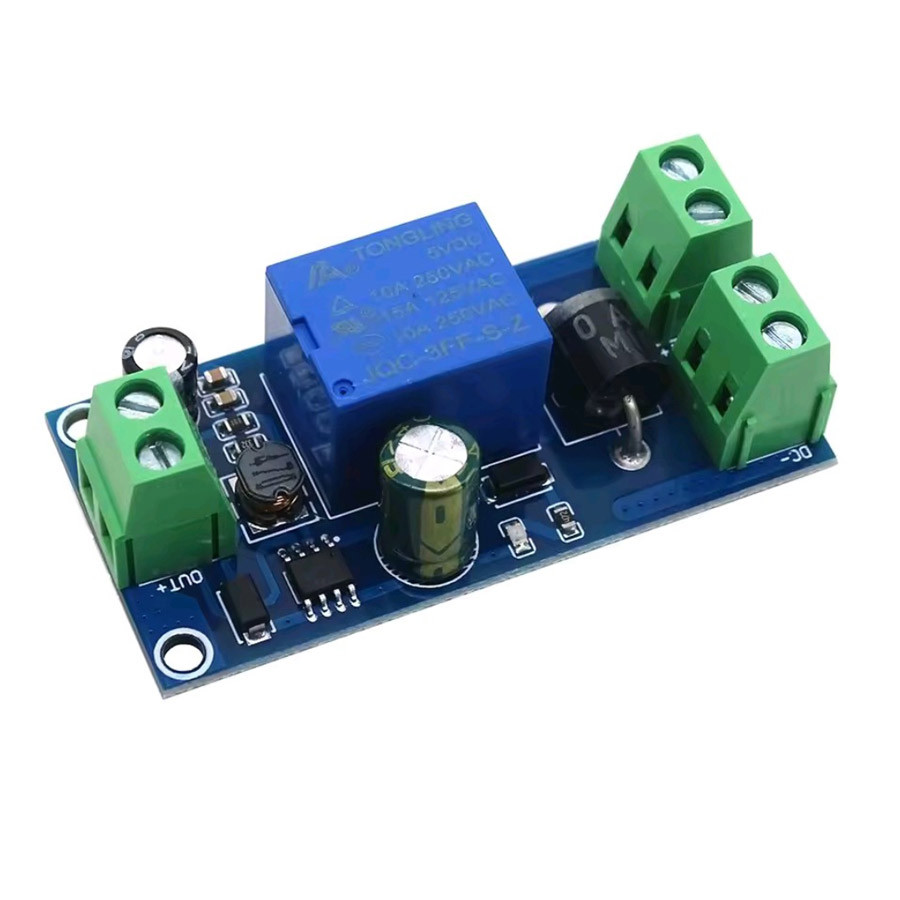

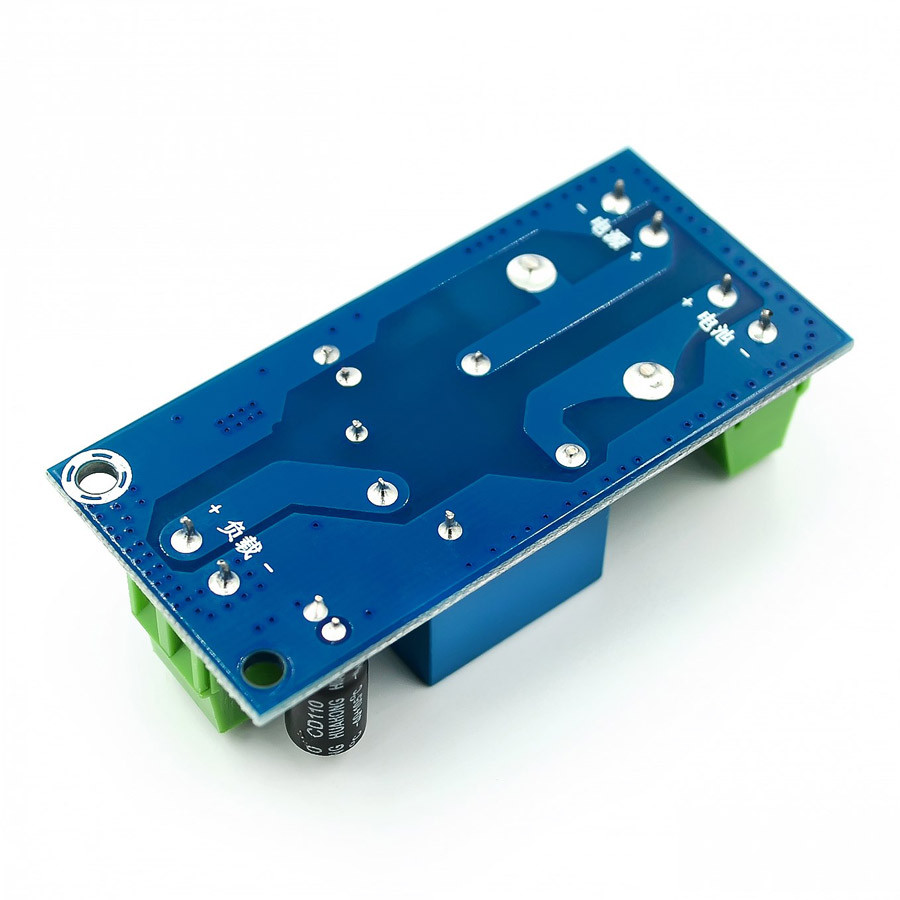

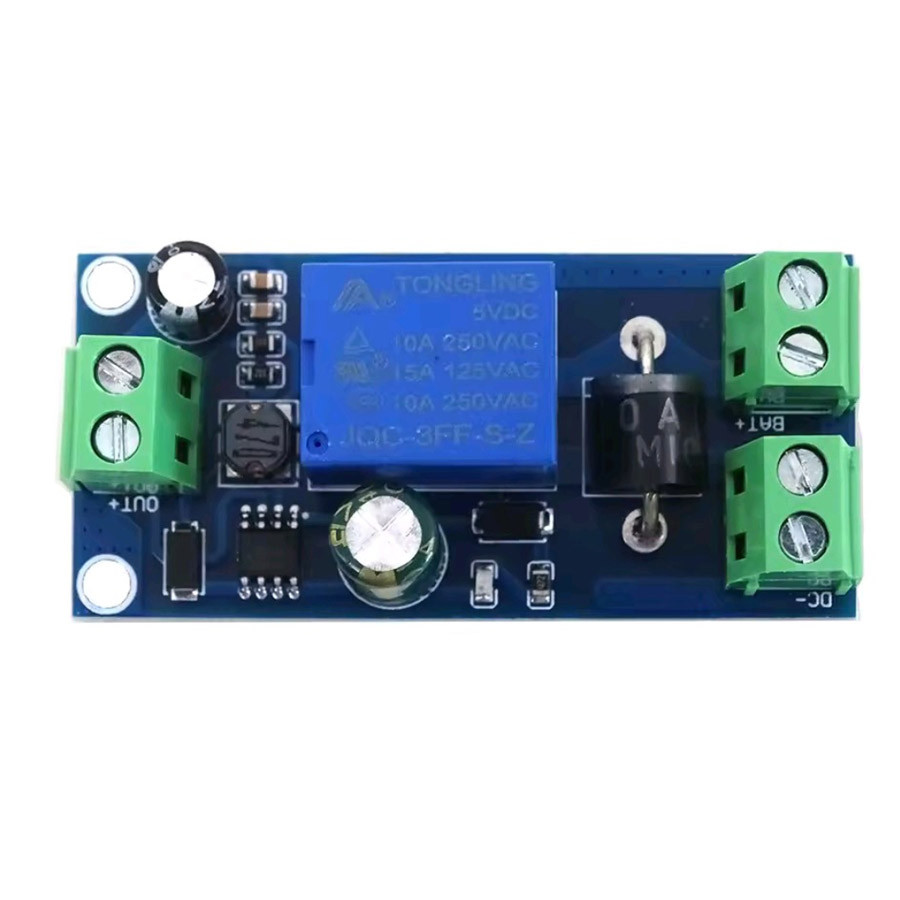

Модуль аварийного переключения питания YX850 5V-48V DC 10А
Модуль аварийного переключения питания YX850 необходим для переключения питания нагрузки на резервный источник питания в случае пропадания напряжения основного источника питания. Модуль YX850 можно использовать с аккумуляторными батареями с выходным напряжением от 5V до 48V постоянного тока. Полезный модуль при неожиданных отключениях электричества.
Модуль YX850 представляет собой аварийный переключатель на случай сбоя в работе источника постоянного тока, подключенного к Вашему устройству: линия питания переводится на аккумулятор и используется до тех пор, пока авария не будет устранена. В стабильном режиме работы возможно производить зарядку подключенной батареи. Переключение происходит мгновенно и полностью автоматически. На плате модуля имеется стабилизатор напряжения и дополнительная защита от помех в виде RC фильтра.
Принцип действия модуля:
Когда на входных клеммах основного источника питания есть напряжение, нагрузка подключена к основному источнику питания. Если напряжение основного источника питания пропадает, модуль автоматически переключает нагрузку на выход резервного источника питания (аккумулятора). При подаче напряжения от основного источника питания нагрузка будет переключена на питание от него. В качестве основного источника питания может быть AC-DC преобразователь напряжения с выходным напряжением от 5 до 48V. Модуль может использоваться для обеспечения бесперебойного электроснабжения инкубаторов, аварийных ламп, роутеров или другого оборудования.
Красный светодиод указывает на работу от основного источника питания, при переключении на резервный источник – светодиод выключается.
Технические характеристики:
- Название модуля: YX850;
- Тип устройства: электромеханическое реле;
- Подключение проводов: с помощью винтовых клемм;
- Напряжение питания модуля: 5-48V DC;
- Коммутируемая сила тока (максимальная): 10A;
- Коммутируемое напряжение (максимальное): 250V AC и 30V DC;
- Размеры платы: 61 x 29 мм;
