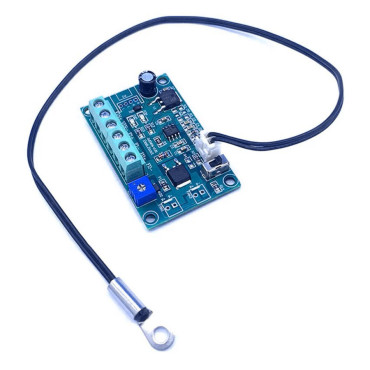

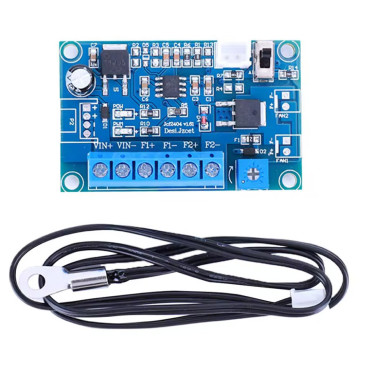

Регулятор подходит для вентиляторов с 2-проводным, 3-проводным или 4-проводным подключением, с ШИМ-управлением или бесщеточными двигателями.
Главное условие: напряжение вентилятора недолжно превышать 24V, а ток не более 4А.
Также может управлять двумя вентиляторами одновременно.
Особенности:
- Поддержка 2/3/4-проводных типов управления скоростью вращения вентиляторов постоянного тока. Регулятор позволяет осуществлять автоматическое управление температурой без необходимости приобретения дорогостоящих 4-проводных ШИМ-регуляторов.
- ШИМ-регулирование скорости с использованием микросхем, что означает: стабильная работа, точное управление, отсутствие необходимости в большом радиаторе, низкое энергопотребление, более высокая эффективность и более экономичное монтажное пространство.
- Динамический светодиодный индикатор, интуитивно понятное отображение реального состояния регулятора.
- Датчик температуры подключается к поверхности при помощи монтажного отверстия для облегчения измерения заданной температуры.
- В режиме фиксированной температуры и при температуре выше 30 градусов регулятор управляет запуском вентилятора, скорость вращения вентилятора линейно увеличивается при 30-50 градусах, при температуре выше 50 градусов вентилятор работает на полной скорости.
- Регулируемый диапазон температуры запуска: от 10 до 50 градусов, диапазон полной скорости: от 30 до 70 градусов (разница температур запуска и полной скорости 20 градусов).
Максимальная рабочая температура датчика температуры составляет 110 градусов; при превышении этой температуры датчик выйдет из строя.

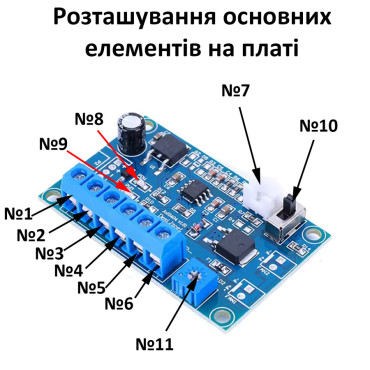

Расположение основных элементов на плате:
- №1 (Vin+): положительный клеммный разъем питания постоянного тока;
- №2 (Vin-): отрицательный клеммный разъем питания постоянного тока;
- №3 (F1+): положительный клеммный разъем первого канала вентилятора постоянного тока;
- №4 (F1-): отрицательный клеммный разъем первого канала вентилятора постоянного тока;
- №5 (F2+): положительный клеммный разъем второго канала вентилятора постоянного тока;
- №6 (F2-): отрицательный клеммный разъем второго канала вентилятора постоянного тока;
- №7: подключение датчика температуры;
- №8: светодиодный индикатор питания; когда этот индикатор горит, регулятор системы питания работает правильно;
- №9: светодиодные индикаторы работы; когда температура окружающей среды ниже температуры запуска, индикатор гаснет, что означает, что регулятор отключает питание вентилятора. Если температура окружающей среды выше начальной температуры, индикатор начинает мигать, частота мигания увеличивается, вентилятор вращается быстрее (это также указывает на то, что текущая измеренная температура продолжает расти), мигание переходит в постоянное свечение, указывая на то, что в данный момент вентилятор работает на полной скорости, а также на предупреждение о высокой температуре;
- № 10: Переключатель режимов. Переключатель в положение F — режим фиксированной температуры, переключатель в положение A — режим регулировки температуры.
- № 11: Потенциометр регулировки температуры. Вращение потенциометра позволяет установить диапазон температур регулятора.
Характеристики:
- Диапазон напряжения: 12-24V DC;
- Максимальная сила тока: 4А;

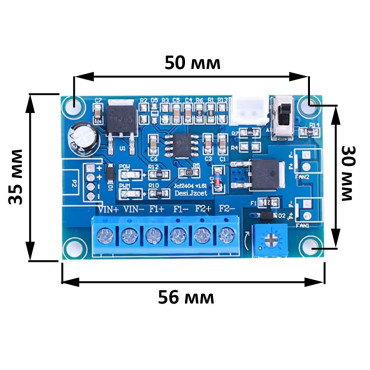

- Размеры: 55 * 35 * 20 мм (крепление M3);
- Длина кабеля датчика: 30 см;
- Максимальная температура: 110°С;
Применение:
- Снижение шума вентилятора в серверном шкафу, ПК и т.д.;
- Снижение шума вентилятора в помещении;
- Другие области применения термостата для регулирования скорости вращения вентилятора;

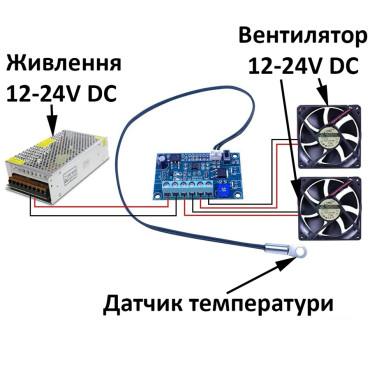

Инструкция:
- Следуйте инструкциям по подключению питания вентилятора к разъёму.
- Подключите температурный датчик к регулятору и закрепите металлическую часть датчика на нагреваемой области.
- Включите питание и регулятор отрегулирует скорость вентилятора в зависимости от температуры, измеренной температурным датчиком.
О режиме фиксированной и регулируемой скорости:
- В режиме фиксированной скорости переключатель №10 в положение F фиксирует диапазон температур регулятора на уровне 30°C (низкая скорость запуска вентилятора) и 50°C (полная скорость вентилятора), после чего регулировка потенциометра №11 становится бесполезной.
- В режиме регулируемой скорости переведите переключатель №10 в положение A. Это даёт возможность устанавливать диапазон температур регулятора с помощью потенциометра №11. По умолчанию потенциометр №11 установлен в положение минимальной начальной температуры (10 градусов, соответствующая температура на полной скорости составляет 30 градусов). При медленном вращении потенциометра №11 по часовой стрелке диапазон температуры регулятора будет медленно увеличиваться, и после одного оборота температура регулятора переместится в максимальный диапазон (от 50 до 70 градусов).
