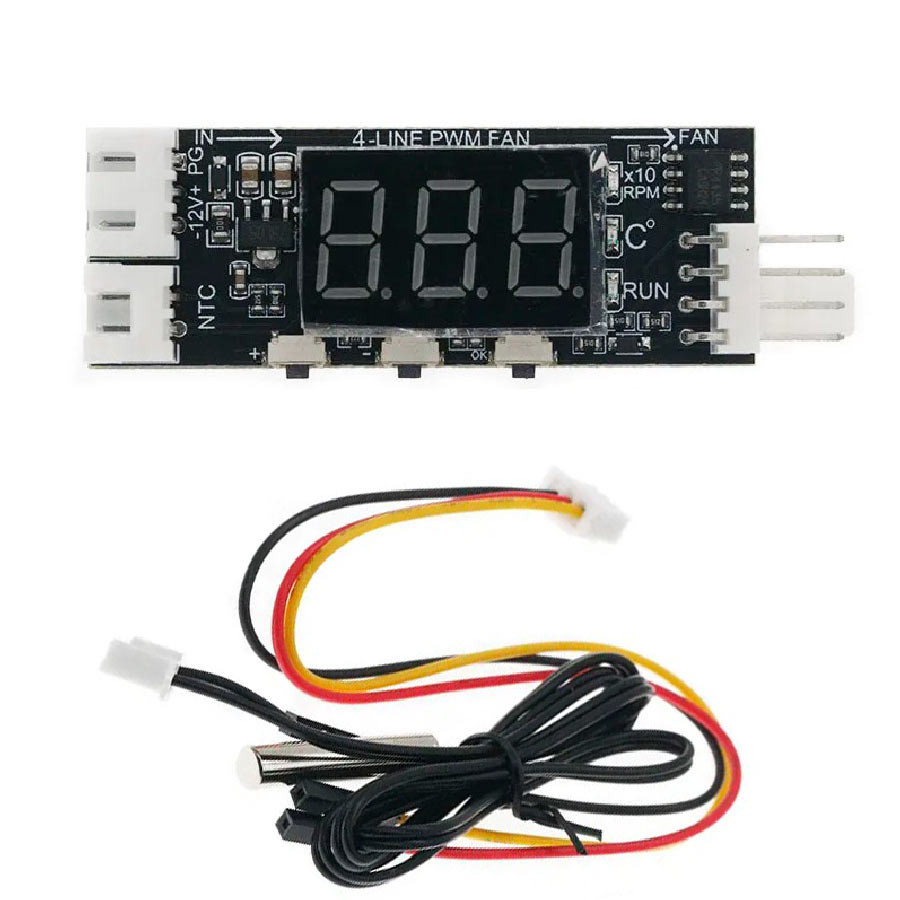

Регулятор скорости вращения вентилятора по температуре 12V 3A с LED

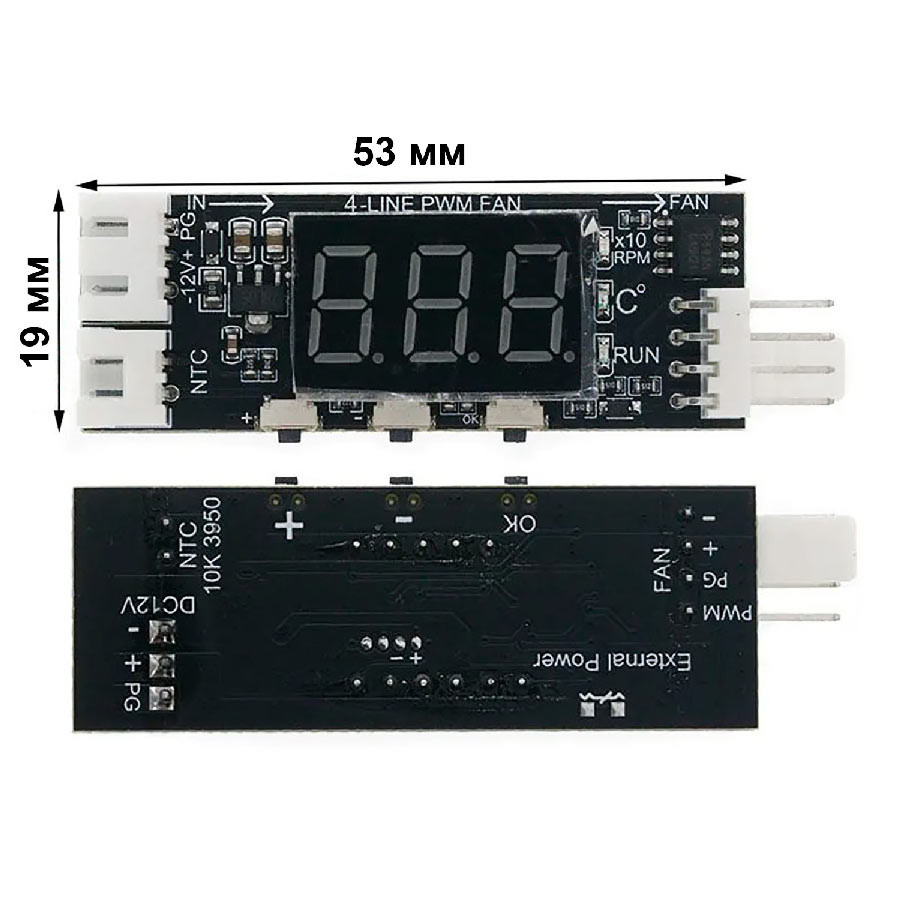

Характеристики:

• Напряжение питания: 12V DC
• Диапазон напряжения: 8-16V постоянного тока (обратите внимание на диапазон напряжения вентилятора для рабочего напряжения цепи)
• Самопотребление цепи: менее 40 мА (при 12 В)
• Сила тока вентилятора: не более 3А
• Диапазон ШИМ: 1–100 (процент сигнала от фактической скорости ± 0,5%)
• Частота ШИМ: 25 кГц (плюс или минус 1 кГц)
• Амплитуда сигнала ШИМ: 5 В (без нагрузки)
• Диапазон измерения температуры: -9,9-99,9 °С
• Погрешность измерения температуры: в диапазоне 0–50 °С погрешность ниже 1,2 °С, погрешность в других диапазонах ниже 2 °С.

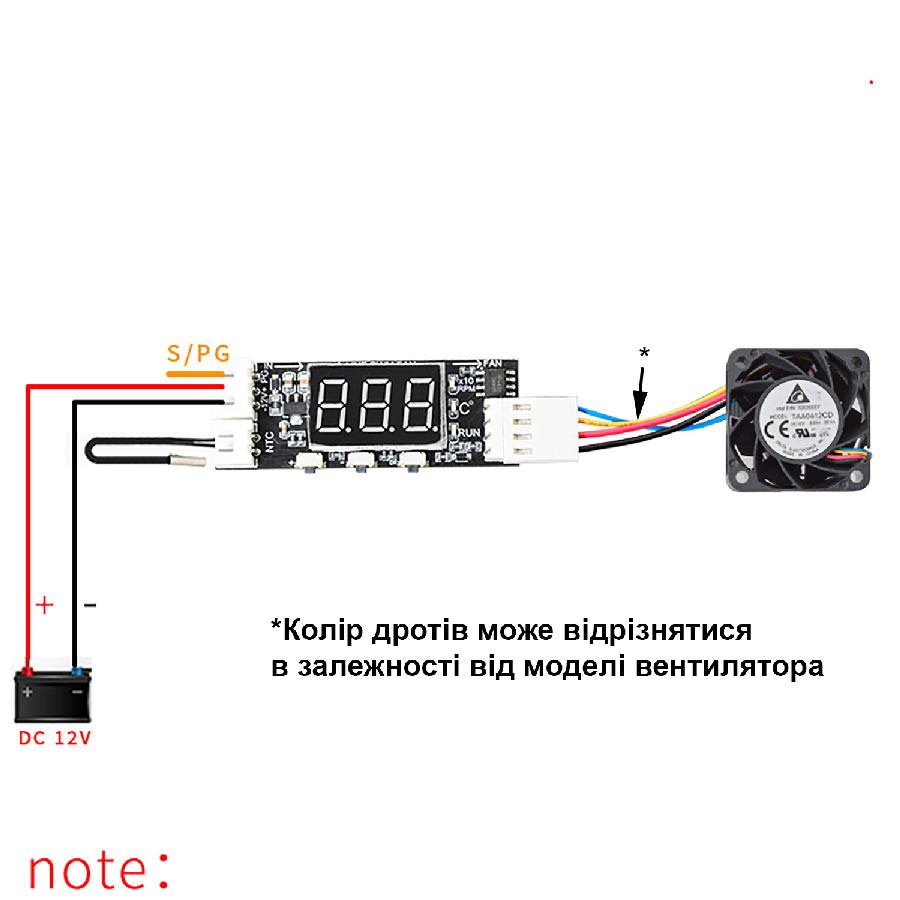

Обратите внимание:

Данный терморегулятор управляет только регулировкой скорости вентилятора, управляемой стандартным четырехпроводным сигналом ШИМ. Спецификация сигнала составляет 25 кГц 5 В, которая поддерживается процессором и многими серверными четырехпроводными вентиляторами, но не может контролировать регулировку скорости 2-3-проводного вентилятора.

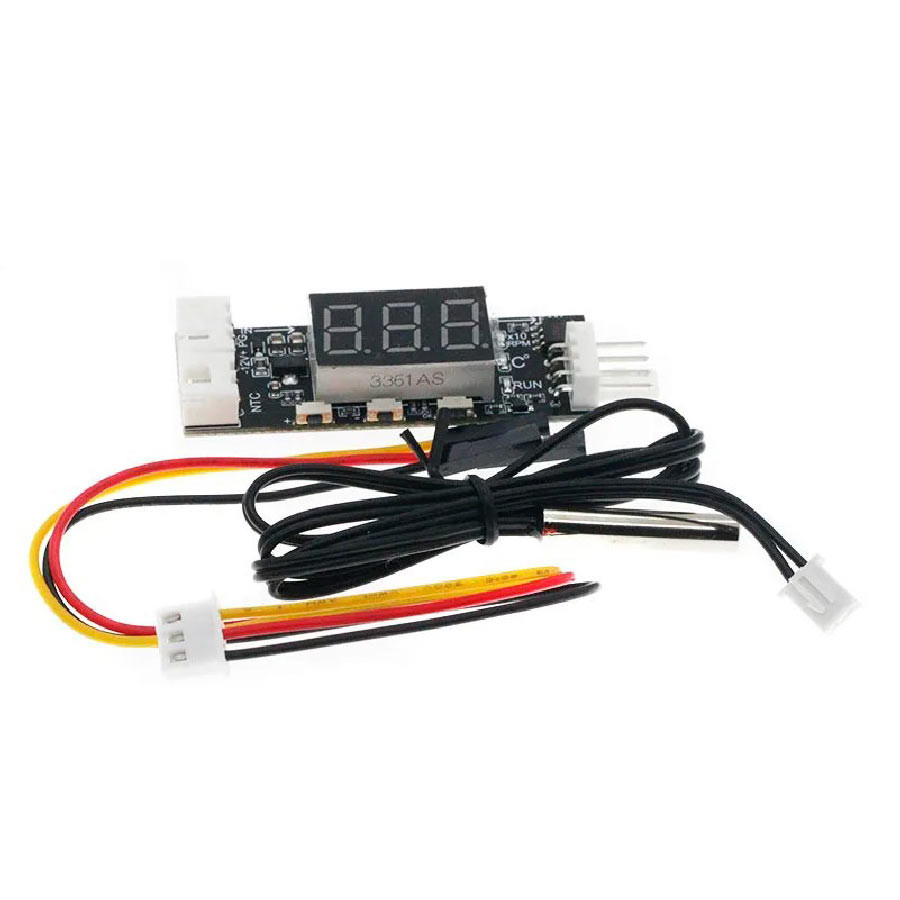

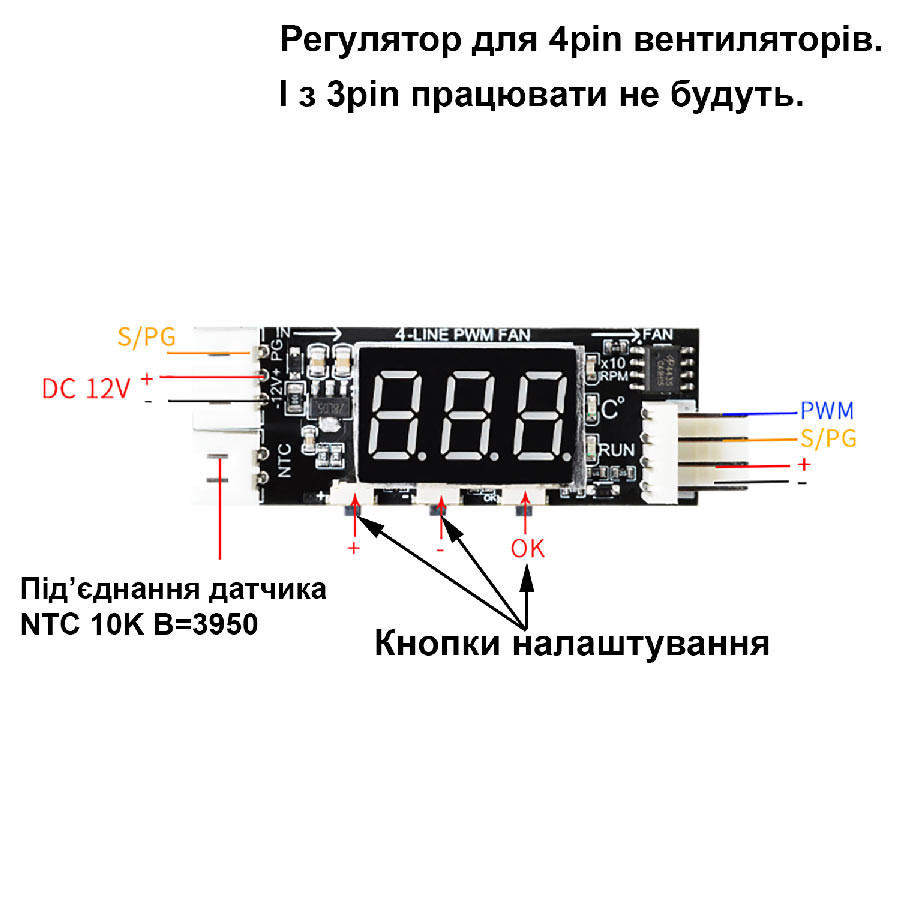

Описание LED дисплея:

• Синий светодиод - показывает количество оборотов вентилятора в минуту (значение необходимо умножить на 10): Например, если отображается 243, фактическая скорость вентилятора составляет 2430 об/мин (об/мин).
• Красный светодиод показывает температуру в "°С", которую измерил датчик.
• Зелёный светодиод "RUN" загорается, когда вентилятор работает, и гаснет, когда вентилятор выключен.

Описание кнопок:

Кнопки "+" и "-". Переключение дисплея во время работы, а также увеличение или уменьшение значения во время настройки параметров (длительное нажатие для непрерывного увеличения или уменьшения).

Кнопка «ОК» имеет следующие функции:

1. В рабочем состоянии быстро нажмите, чтобы войти в настройки выходного сигнала, то есть настройки ручного управления скоростью, диапазон составляет от 1 до 100%, и снова коротко нажмите, чтобы сохранить и выйти.
2. В рабочем состоянии нажмите и удерживайте, чтобы войти в настройку параметра температуры. После ввода используйте кнопки "+" и "-" для изменения параметров, коротко нажмите кнопку "ОК", чтобы переключить элементы настройки, и по очереди установите (* представляет число) температуру ускорения "L **", температура полной скорости "H*", температура закрытия "C**", еще раз коротко нажмите кнопку "ОК", чтобы сохранить и выйти из настройки. Если в течение длительного времени не будет никаких операций, система автоматически выйдет из настроек без сохранения данных.

Подробное описание температурных параметров:

Температура ускорения "L**": Диапазон (5-94). Когда температура повышается и превышает эту температуру, выходная мощность ШИМ начинает увеличиваться с ростом температуры.

Температура полной скорости "H**": диапазон (10–99). Когда температура достигает или превышает эту температуру, включается полная мощность и вентилятор работает на полной скорости.

Температура отключения "C**": диапазон (0-92) температура отключения при низкой температуре, когда это значение установлено> 0. Функция отключения при низкой температуре включается, когда температура ниже этой температуры, выход вентилятора отключается, и индикатор "RUN" гаснет. (питание вентилятора и сигнал PWM отключаются одновременно), когда температура поднимается выше температуры ускорения, вентилятор перезапускается и меняет скорость в зависимости от температуры; Если температура выключения установлена ​​на 0, функция выключения при низкой температуре отключается, и питание ШИМ и вентилятора всегда будет выведено.

Примечание: Разница между "H**" и "L**" не может быть меньше 5, а "C**" должна быть минимум на 2 ниже "L**". Если при изменении параметров значение будет превышать указанное выше значение разницы температур, программа автоматически отрегулирует два других параметра!
