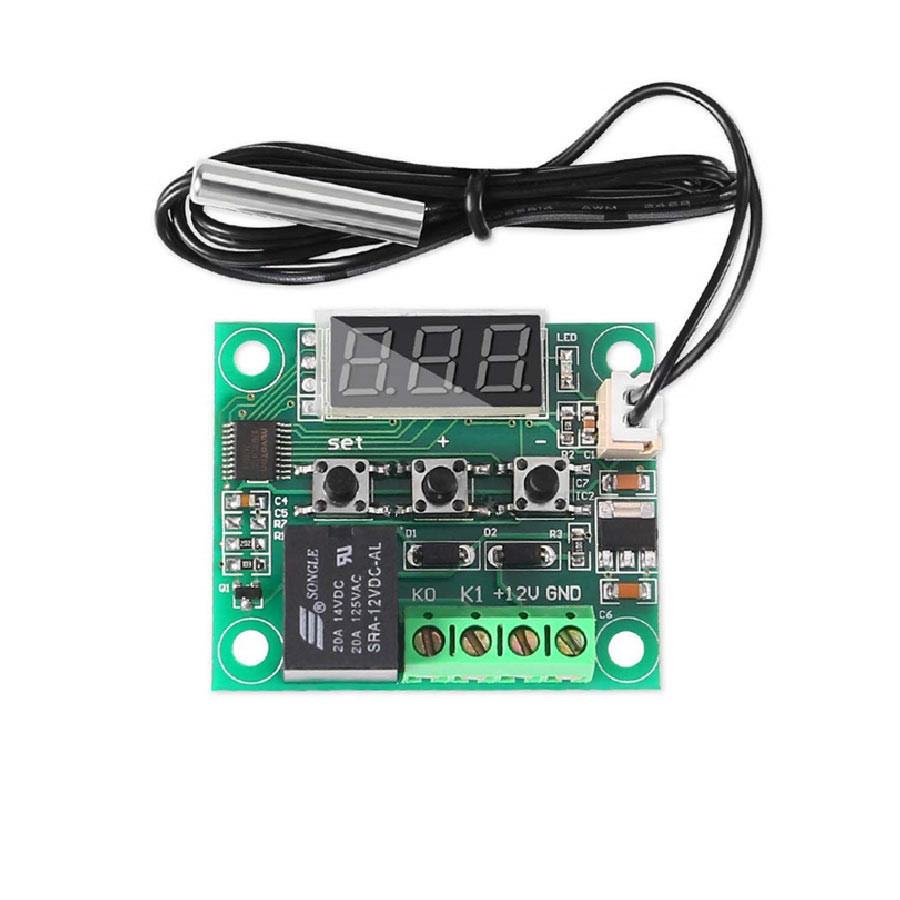

Терморегулятор программируемый W1209 12V (-50 - +110°C) (без корпуса)

Информация о текущей температуре окружающей среды выводится на трехразрядный LED дисплей. Регулятор температуры может работать в 2 режимах: охлаждение и нагрев.

Определение температуры окружающей среды осуществляется с помощью выносного датчика температуры.

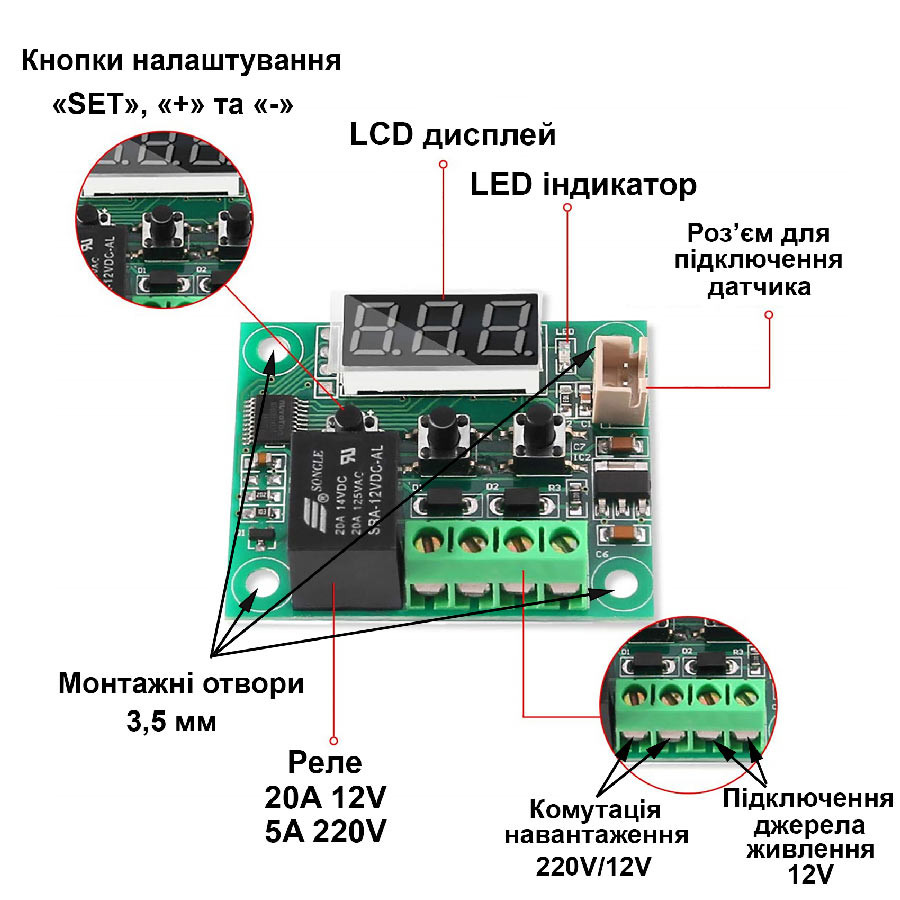

В терморегуляторе W1209 присутствует: трехразрядный дисплей, реле, светодиодный индикатор включения реле, три кнопки управления: "SET", "+", "-", разъем для подключения внешнего термодатчика (в комплекте), две клеммы "K0/K1" для подключения коммутируемой нагрузки (12V или 220V) и две клеммы "+12V/GND" для питания платы терморегулятора. На LED дисплее отображается температура измеряемая датчиком в данный момент.

Характеристики терморегулятора W1209:

• Напряжение питания: 12V DC
• Цвет индикации LED дисплея: красный
• LED дисплей показывает температуру до десятых долей градуса
• Диапазон измерения и регулировки температуры: от -50°C до 110°C
• Точность измерения: 0,1°C в диапазоне от -9,9°C до 99,9°C; или °C ±1 вне этого диапазона
• Регулировка отклонения температуры от уставленной, при которой реле включит/отключит нагрузку (гистерезис*): 0,1-15°C
• Точность регулировки гистерезиса*: 0,1°C
• Время обновления показаний температуры: 0,5 с
• Датчик температуры: NTC 10k 0.5%, водонепроницаемый
• Максимальный ток нагрузки: 5A при 220V AC; 20A при 12-14V DC
• Рабочая температура окружающей среды модуля (кроме датчика): -10-60°C
• Влажность окружающей среды: от 20 до 85%
• Потребляемый ток при работе реле: 65 mA
• Точность измерения температуры, °C ±1

при необходимости подключения больших нагрузок используйте контактор или твердотельное реле большей мощности.

Размеры:

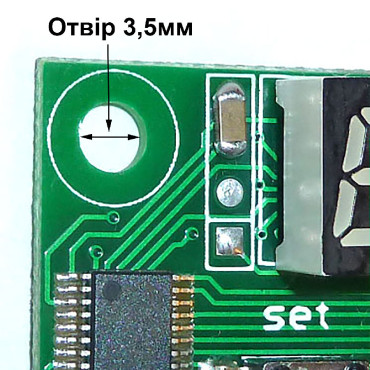

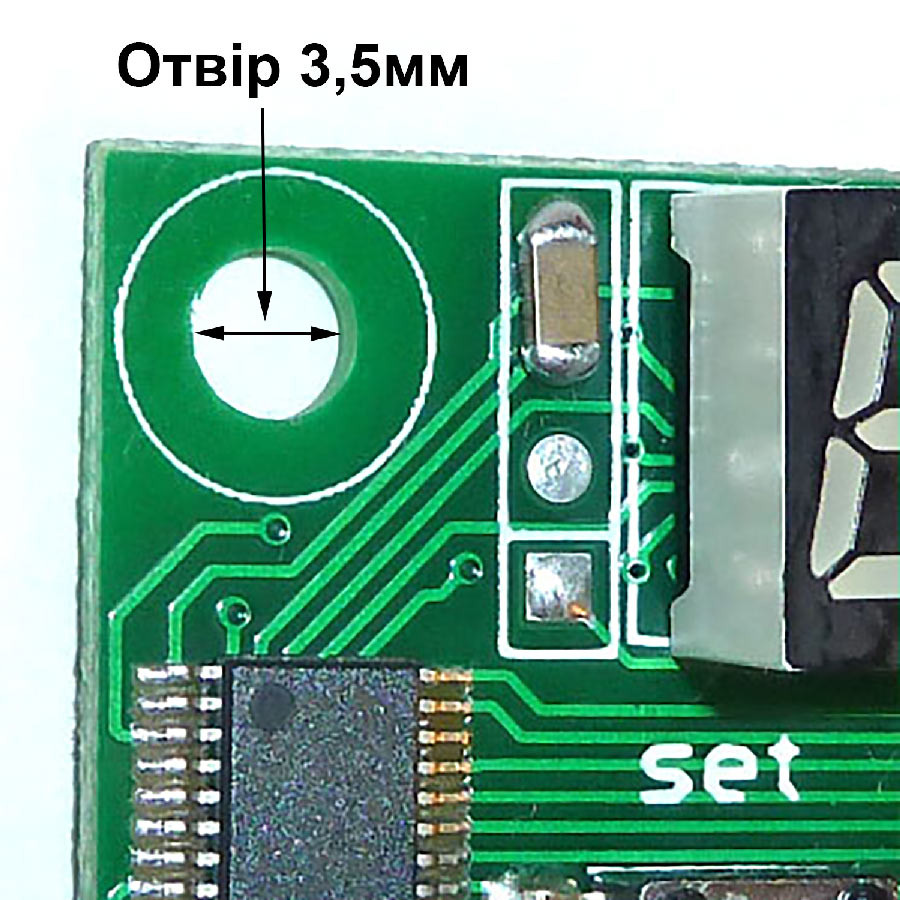

• Модуль: 40 x 48 x 14 мм
• Экран: 37 х 18 мм
• Длина провода датчика: 30 см (при необходимости, его можно удлинить)

*Гистерезис в терморегуляторах нужен для того, что бы не происходило очень быстрого включения/выключения. Например. У вас дома 21°С, а регулятор выставлен на отключение при 23°С. Котёл работает, температура поднимается. И если бы не было гистерезиса в 2°С, котёл бы отключился при достижении 23°С, а через несколько минут опять бы включился, как только температура опустится ниже 23°С. А потом опять отключился. И так бы происходило постоянно и циклы включения отключения были бы короткими, что делало бы лишнюю нагрузку на реле.

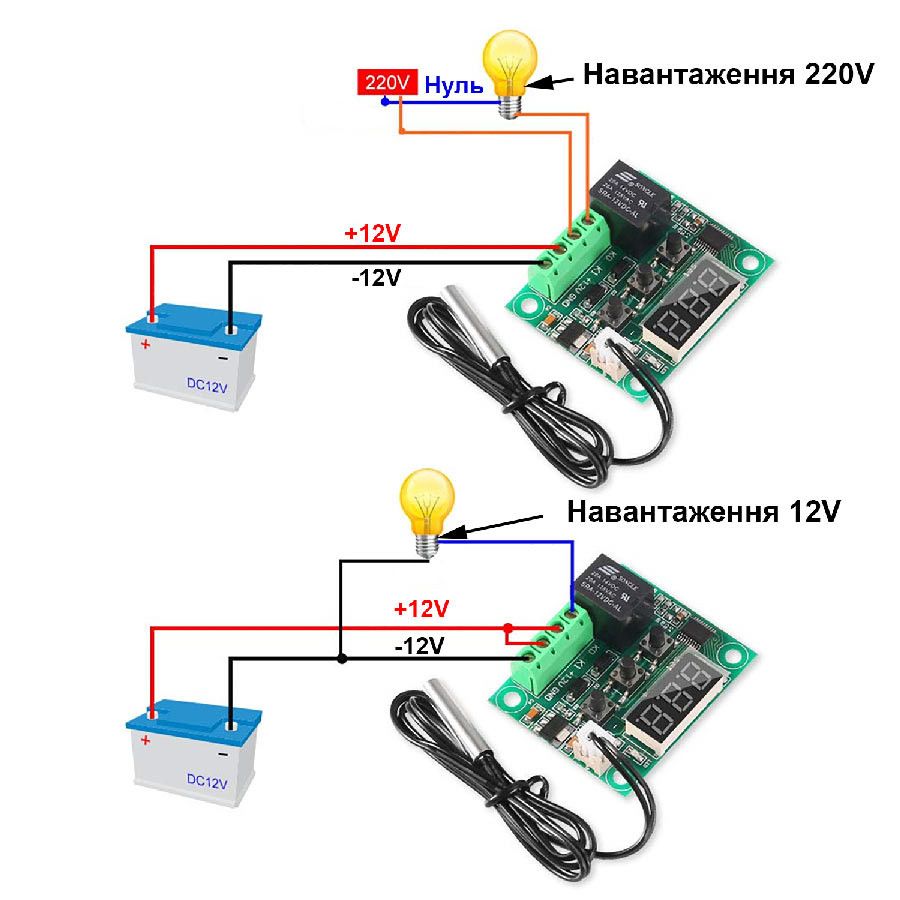

Подключение модуля:

На плате имеются: разъем для подключения выносного датчика температуры и 4 клеммы для подключения нагрузки и внешнего источника питания устройства.

Назначения выводов клемм:

• K0, K1: подключается нагрузка
• VCC: фаза
• GND: "ноль"

Настройка модуля:

Чтобы зайти в режим настройки, нужно нажать на "Set" и подержать 5 секунд. После этого нам станут доступны восемь программируемых параметров Р0-Р8. Перемещаться между ними можно используя кнопки "+" и "-". Выбирать параметр для редактирования нужно кнопкой "Set". А редактировать кнопками "+" и "-". Для сохранения настроек использовать Set. Регулятор автоматически выходит из режима программирования через 10 секунд бездействия.

Список настраиваемых параметров:

• Р0 режим работы регулятора. Нагрев или охлаждение. От этого параметра зависит состояние реле: закрыто или же открыто оно в нормальном состоянии.
• P1 гистерезис переключения 0,1 — 15,0ºС, по умолчанию 2,0ºС.
• Р2 максимальный предел температуры. Максимальное значение 110°С.
• P3 минимальная установка температуры -50ºС 105ºС, по умолчанию -50ºС.
• P4 коррекция измеряемой температуры: от -7,0ºС до +7,0ºС, по умолчанию 0,0ºС (Этот параметр позволяет проводить калибровку для повышения точности измерения).
• P5 задержка срабатывания в секундах. Можно выставить от 0 до 600 секунд. По умолчанию 0 секунд (Иногда эта настройка необходима для задержки срабатывания, например это важно для компрессора холодильника).
• P6 ограничение отображаемой температуры (перегрев) 0ºС-110ºС, по умолчанию OFF.

Настройки терморегулятора сохраняются даже после отключения питания прибора. Для сброса к заводским установкам необходимо отключить питание модуля, нажать одновременно кнопки "+" и "-", а затем, удерживая их, включить питание.
