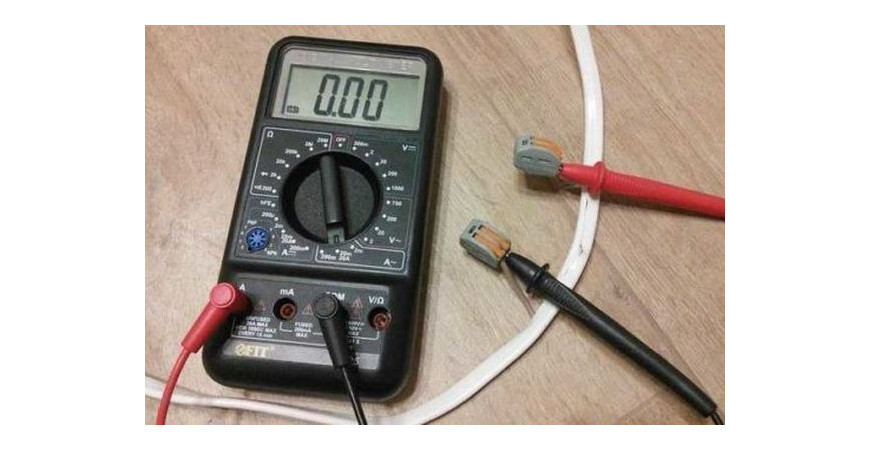

Как пользоваться мультиметром?

Цена этого прибора от 3 до сотен долларов, но даже самые дешёвые модели помогают сделать главное — измерить сопротивление и напряжение в сети. Такой полезный аппарат является своего рода чудом, а называется он, как вы уже поняли, мультиметром или тестером. Он легкий и компактный, его удобно держать в руке. Но стоит неправильно провести его эксплуатацию, можно получить удар током. Во избежание такой неприятной и даже опасной для жизни ситуации, а также для того, чтобы измерительный прибор правильно выполнял свои функции, нужно умело пользоваться им. Поэтому мы расскажем вам и раскроем все секреты инструкции, как пользоваться мультиметром цифровым. Также будет несколько видео, как измерять мультиметром.

Для начала: как работает цифровой мультиметр

Функционирование основано на использовании специального преобразователя, с помощью которого опорный сигнал сравнивается с входным.

Чтобы на мультиметре появились данные, требуется правильно подключить его к схеме.  Это тоже часть инструкции, как пользоваться тестером-мультиметром. Есть провода:

1. Красный нужен для прикосновения с положительным контактом, когда будет измеряться постоянное напряжение.
2. Черный прикасается к отрицательному контакту. Этот кабель также именуют общим.

У этих проводов есть щупы, которые помогают использовать их. Заметим, что важно использовать не провода-самоделки, а кабели с завода, если, конечно, вы хотите получать точные значения измерений.

Сигнал подаётся на щупы, далее изучается АЦП, результат отображается на экране.

Принцип измерения мультиметром определяется целью:

1. Чтобы померить силу тока, нужно подключить  агрегат в цепь последовательно.
2. Для измерения напряжения, подключать важно параллельно.
3. Чтобы измерить сопротивление, нужно обесточить механизм, который будет подвергаться проверке.

Ниже экрана есть переключатель диапазонов, вращаемый вокруг собственной оси. Стрелкой или точкой указывается текущее значение, вокруг есть метки.

Какие бывают мультиметры?

Кроме того мультиметры бывают цифровые и аналоговые. Не будем углубляться в дебри, скажем только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье мы расскажем как пользоваться именно цифровым мультиметром.

Немного об аналоговом собрате

В аналоговых моделях для отображения значения используется стрелка на шкале. Под действием электромагнитного поля рамка меняет своё положение, вместе с ней перемещается и стрелка.

Такими приборами активно пользовались раньше. Сегодня остались старые аналоговые мультиметры с советских времен, также есть новые устройства, в основном с Китая. Используются аналоговые мультиметры сейчас редко и требуют к себе особенного подхода со специальными знаниями и навыками. Устройства отличаются высокой чувствительностью к колебаниям.

Начинающим и опытным электрикам можно спокойно пользоваться цифровыми мультиметрами. Если же нужно проводить сложные электрические работы на высокопрофессиональном уровне, стоит иметь оба вида устройств.

Как подсоединить мультиметр

Сперва напомним: перед началом работ внимательно изучите инструкцию по применению мультиметра на русском! Обычно она идёт в комплекте с прибором.

И приведем несколько популярных обозначений (точнее нужно узнавать в руководстве по применению!):

Теперь разберемся, как правильно подключить мультиметр. На корпусе есть гнезда или отверстия, в которые нужно вставить щупы. Обычно их два или три. Что куда подключать:

1. Черный кабель нужно подключить к гнезду, который именуется COM или COMMON.
2. Красный нужно соединить со свободным гнездом. Если разъёмов больше двух, обязательно прочитайте в инструкции, к какому присоединить красный кабель. Чаще всего для положительного провода предназначено среднее отверстие. Верхний разъём в таком случае остаётся для тех ситуаций, когда требуется провести измерение тока от 200 mA до 10 А (10 ADC). Обозначение VΩmA обычно указывает предназначение для значений до 200 mA.

Гнёзда могут находиться внизу. Принцип подключения от этого не меняется.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мы выяснили, как подключить мультиметр для измерений. Самое время перейти к процессу включения и настраивания прибора.

Как включить мультиметр?

Это самый простой этап, ведь нужно просто нажать кнопку с обозначением «ON/OFF» или «ВКЛ/ВЫКЛ». Выключая и включая прибор, просто обратите внимание, в каком положении стоит этот тумблерочек.

На отдельных моделях её может не быть, тогда прибор включается поворотом переключателя диапазонов.

Как настроить мультиметр?

Селектор ручки должен находиться в конкретном участке в соответствии с целью, для которой вы применяете мультиметр. Зная примерное значение, поставьте максимальное по отношению к нему в выбранном секторе. Если значение выбрано неправильно, в ходе замеров увидите в старшем разряде цифру 1, которая означает бесконечность напряжения.

Итак, всё подключено, включено, настроено. Теперь основное для начинающих: инструкция подробная, как пользоваться мультиметром. В этом помогут и видеоролики.

Как правильно пользоваться мультиметром?

Так как прибор может использоваться по-разному, подробно разберем применение главных функций.

Как правильно проверить мультиметром напряжение?

Бывает постоянным и переменным, поэтому для начала проверьте расположение тумблера.

Отметим, что у переменного отсутствует полярность, поэтому место расположения щупов в разъёмах не несёт особой роли. Но если чёрный кабель попадает на фазу, значение может отразиться с минусом.

Выбирать диапазон нужно так же: если не представляете примерное значение, выставляйте наибольшее, затем плавно передвигайтесь в меньшую сторону.

В отношении того, как правильно работать с мультиметром при измерении напряжения, помните, что подключение осуществляется параллельно.

Протестировать правильность подключения можно на батарейках. То есть для начала можете соединить наконечники проводов не с розеткой, а с полюсами батарейки.

Если спутать полярность, получите отрицательное значение, но сами цифры верные. Если увидели «-» значение, просто поменяйте расположение кабелей на батарейке.

Чтобы померить переменное напряжение, нужно проделать всё то же самое, но перед этим важно выставить подходящий предел измерений.

Как правильно проверить мультиметром сопротивление?

Инструкция для мультиметра по применению для чайников такова:

1. Проверить, чтобы переключатель был на значке «Ω».
2. Проверить, исправен ли мультиметр. Для этого соедините два свободных конца проводов. Если видите на экране 0, значит, прибор исправен.
3. Поставьте примерный предел измерений.
4. Соедините провода с объектом измерений и уверенно взгляните на дисплей.

Если видите несколько 0 или один 0, определенное сопротивление есть. Но теперь вам нужно уменьшить предел, тогда вы увидите реальное значение. Так же поступите, если после нулей или нуля есть число. Если появилось «ol», «over» или «1», увеличьте диапазон.

Как правильно проверить мультиметром силу тока?

Как замерить мультиметром силу тока? Для начала определите тип тока: переменный или постоянный.

В любом случае нужно передвинуть переключатель. О том, как подключить мультиметр, вы уже знаете (правильное соединение щупов с гнездами).

Измеряя силу тока, важно помнить такое правило: подключение в электроцепь выполняется последовательно, потому что в режиме амперметра сопротивление цепи мультиметра на минимуме, и при параллельном режиме происходит короткое замыкание.

Как мерить мультиметром постоянный ток?

После перемещения переключателя нужно выбрать место для красного кабеля. Если вы даже примерно не понимаете, какого значения ждать, поставьте провод в отверстие, которое указывает «10 А». Так вы не спалите мультиметр. Если вы понимаете, что значения будут скромными, подойдёт гнездо для значения меньше 200 мА.

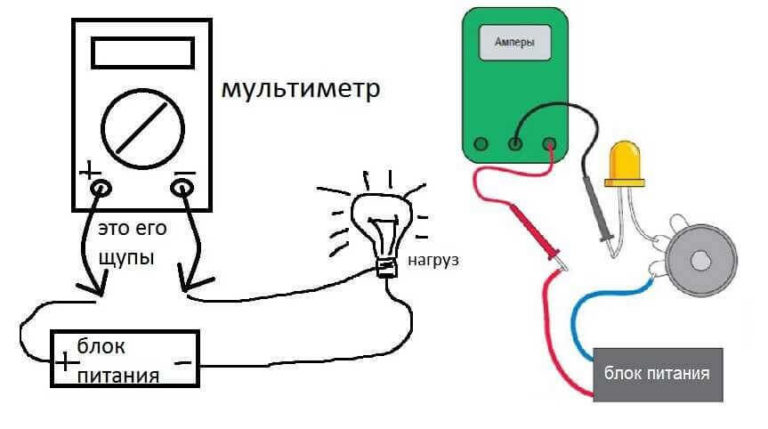

Похожий принцип действия для определения диапазона. Для начала поставьте самый большой, потом можете при необходимости переключаться. Как вы уже знаете, нужно выполнять последовательное подключение. На фото есть схема, как можно подключаться.

Красный щуп ставим на положительный знак измеряемого объекта, а черным касаемся другого элемента цепи (проволоки, которая идёт от “нагрузки”, например, от лампы). Помните, что есть питание, поэтому будьте аккуратны! Не прикасайтесь руками к неизолированным частям!

Питание мультиметра

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру - 6F22.

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.
