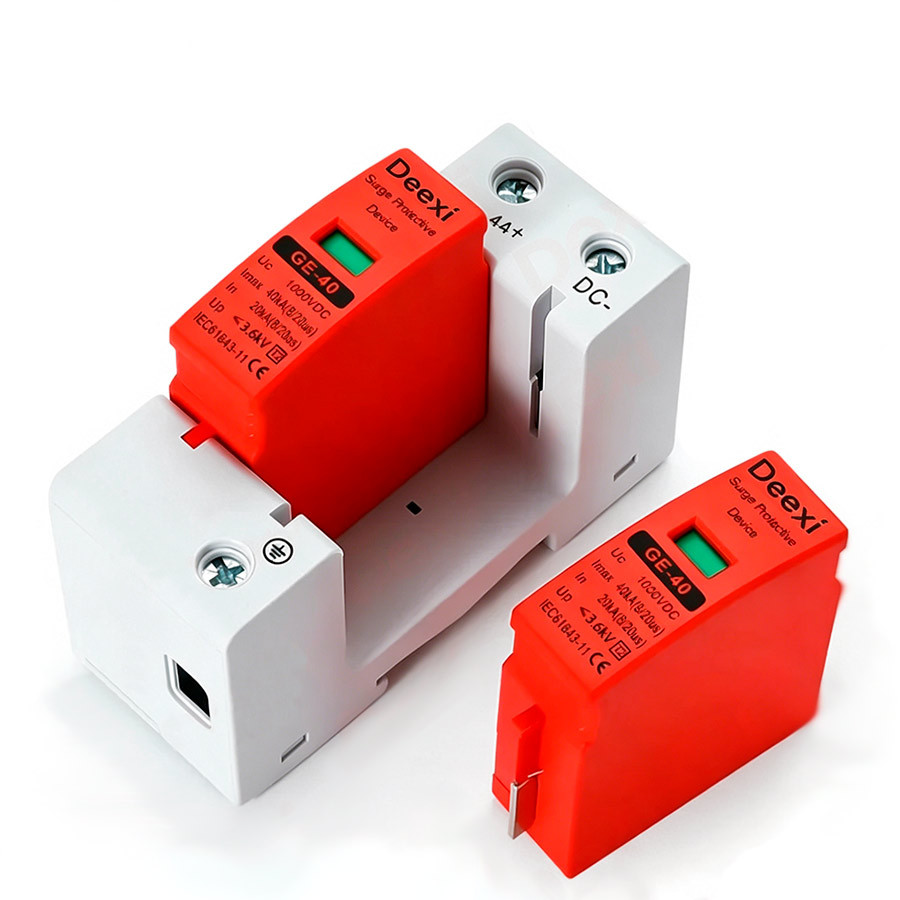

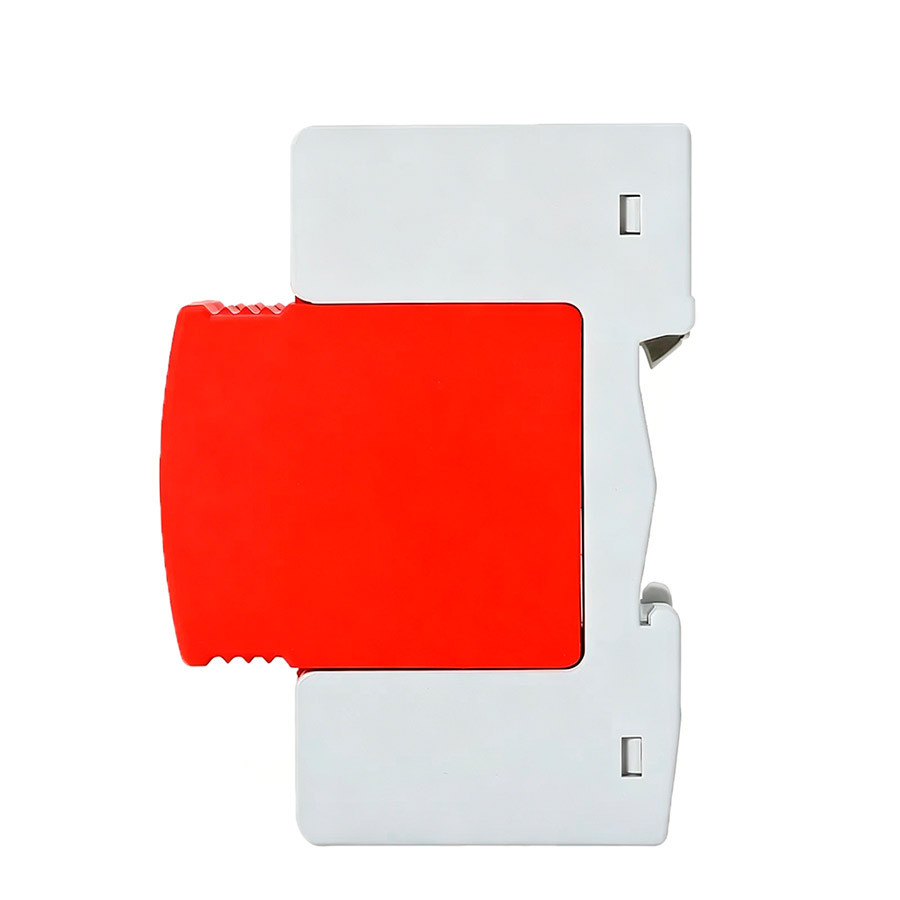

Пристрій захисту від імпульсних перенапруг (ПЗІП) 2P DC SPD GE-40 500V

ПЗІП DEEXI DC 2P SPD GE-40 500V забезпечує надійний захист від перенапруг у ланцюгах з напругою 500 В постійного струму.

Застосовується для захисту мережі у системах сонячних електростанцій (автономних, гібридних, мережевих) сонячних батарей та вхідних ланцюгів підключеного до них обладнання імпульсів перенапруги, що виникають внаслідок грозових явищ в атмосфері.

Пристрій може витримувати перенапруги з максимальним струмом до 40kA на полюс, що робить його сприятливим для захисту великих енергетичних систем.

Пристрій спрацьовує менше 25 наносекунд після того, як напруга перевищує порогове значення, що дозволяє зменшити потенційні пошкодження електронних компонентів.

Характеристики:

• Вид виробу: ПЗІП;
• Опис: Пристрій захисту від імпульсних перенапруг DC для захисту сонячних систем;
• Монтаж: на стандартну рейку DIN рейку;
• Індикатор стану: Індикатор зеленого кольору означає нормальну роботу, індикатор червоного кольору говорить про необхідність заміни пристрою після спрацьовування;
• Кількість полюсів: 3P ("+"/"-"/"PE");
• Номінальний струм: 40A;
• Номінальна напруга Uc: 500V DC;
• Номінальний розрядний струм (In): 20kA;
• Максимальний струм перенапруги (Imax): 40kA;
• Рівень захисту напруги, (Up): ≤ 3.6 kV;
• Час спрацьовування: ≤ 25 ns;
• Рівень захисту: IP20;
• Робоча температура: -40 ° C до +85 ° C
• Габарити: 36x90x49мм;

Схема підключення:

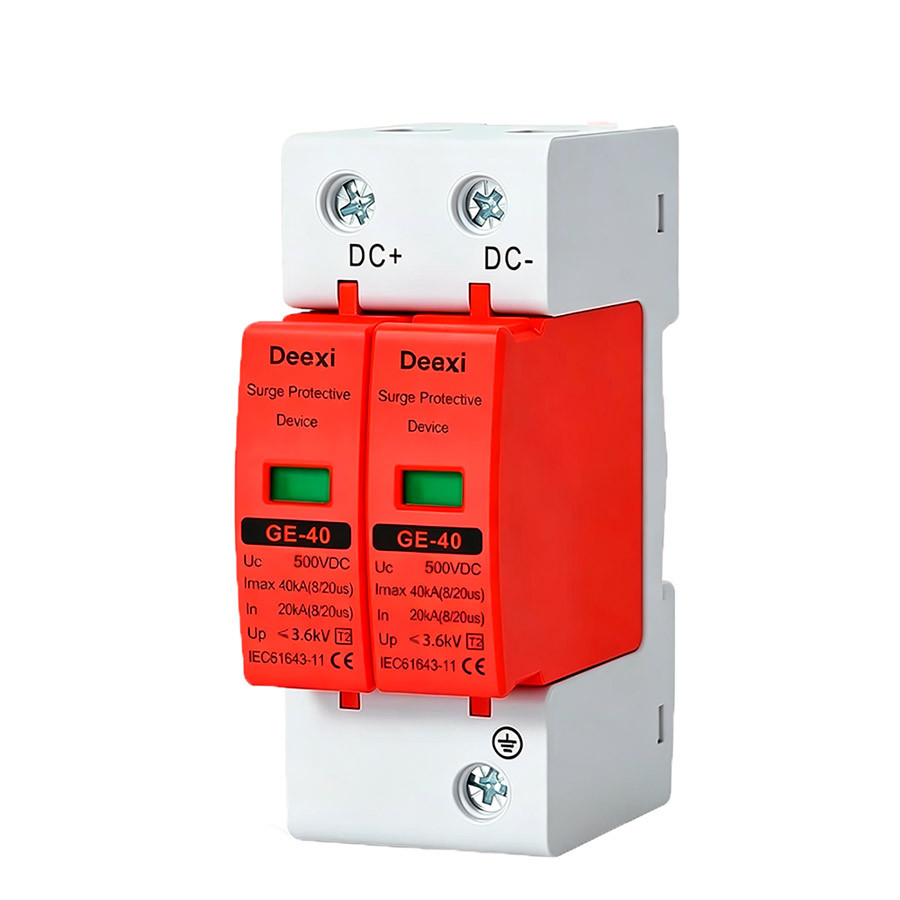

• Підключіть позитивний провід постійного струму до клеми DC+ (вгорі ліворуч).
• Підключіть від'ємний кабель постійного струму до клеми DC (вгорі праворуч).
• Підключіть клему заземлення (PE) (внизу) до шини захисного заземлення системи за допомогою короткого дроту з низьким опором.

Коротка інформація:

ПЗІП - пристрій захисту від імпульсних перенапруг (або обмежувач перенапруги), який встановлюється в електричну мережу для того, щоб обмежити небезпечний імпульс напруги та відвести його до системи заземлення.

Важливо: ПЗІП не замінює автоматичний вимикач, реле напруги або стабілізатор.

Це окремий елемент захисту, який працює саме з короткими імпульсними перенапругами.

Принцип роботи ПЗІП:

У нормальному режимі обмежувач перенапруги майже впливає роботу електромережі. Він чекає і має високий опір.

Коли в мережі з'являється імпульсна перенапруга, захисний елемент усередині пристрою різко змінює свій стан і створює шлях для відведення надлишкової енергії до PE/PEN-провідника або контуру заземлення.
