Устройство защиты от импульсных перенапряжений (УЗИП) 2P DC SPD GE-40 500V

УЗИП DEEXI DC 2P SPD GE-40 500V обеспечивает надежную защиту от перенапряжений в цепях с напряжением 500 В постоянного тока.

Применяется для защиты сети в системах солнечных электростанций (автономных, гибридных, сетевых) солнечных батарей и входных цепей подключенного к ним оборудования импульсов перенапряжения, возникающих вследствие грозовых явлений в атмосфере.

Устройство может выдерживать перенапряжения с максимальным током до 40kA на полюс, что делает его подходящим для защиты больших энергетических систем.

Устройство срабатывает менее 25 миллисекунды после того, как напряжение превышает пороговое значение, что позволяет уменьшить потенциальные повреждения электронных компонентов.

Характеристики:

• Вид изделия: УЗИП;
• Описание: Устройство защиты от импульсных перенапряжений DC для защиты солнечных систем;
• Монтаж: на стандартную рейку DIN рейку;

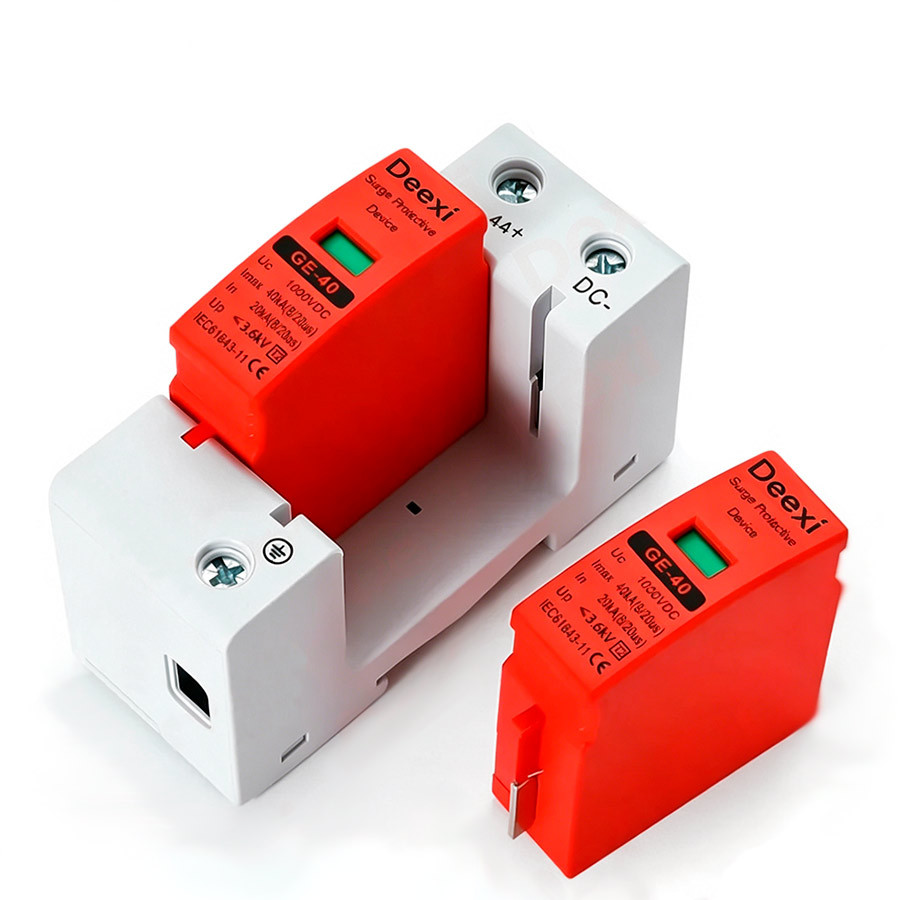

• Индикатор состояния: Индикатор зеленого цвета означает нормальную работу, индикатор красного цвета говорит про необходимость замены устройства после срабатывания;
• Количество полюсов: 3P ("+"/"-"/"PE");
• Номинальный ток: 40A;
• Номинальное напряжение Uc: 500V DC;
• Номинальный разрядный ток (In): 20kA;
• Максимальный ток перенапряжения (Imax): 40kA;
• Уровень защиты по напряжению, (Up): ≤ 3.6 kV;
• Время срабатывания: ≤ 25 ns;
• Уровень защиты: IP20;
• Рабочая температура: -40°C до +85°C

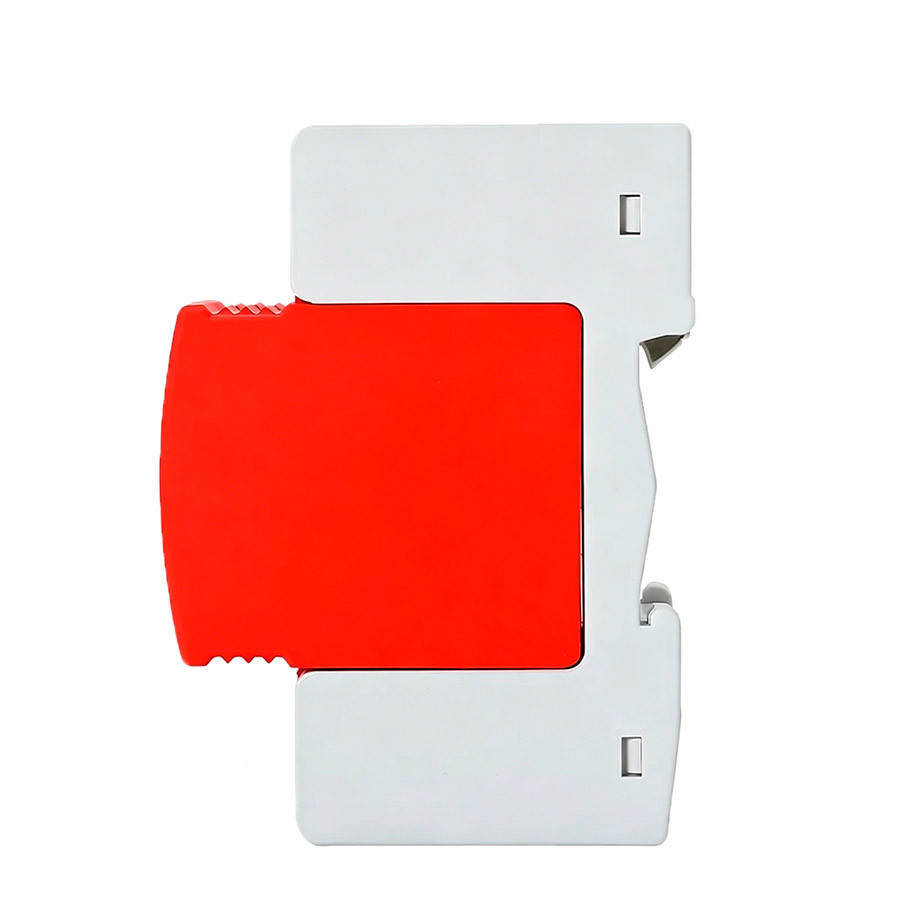

• Габариты: 36x90x49мм;

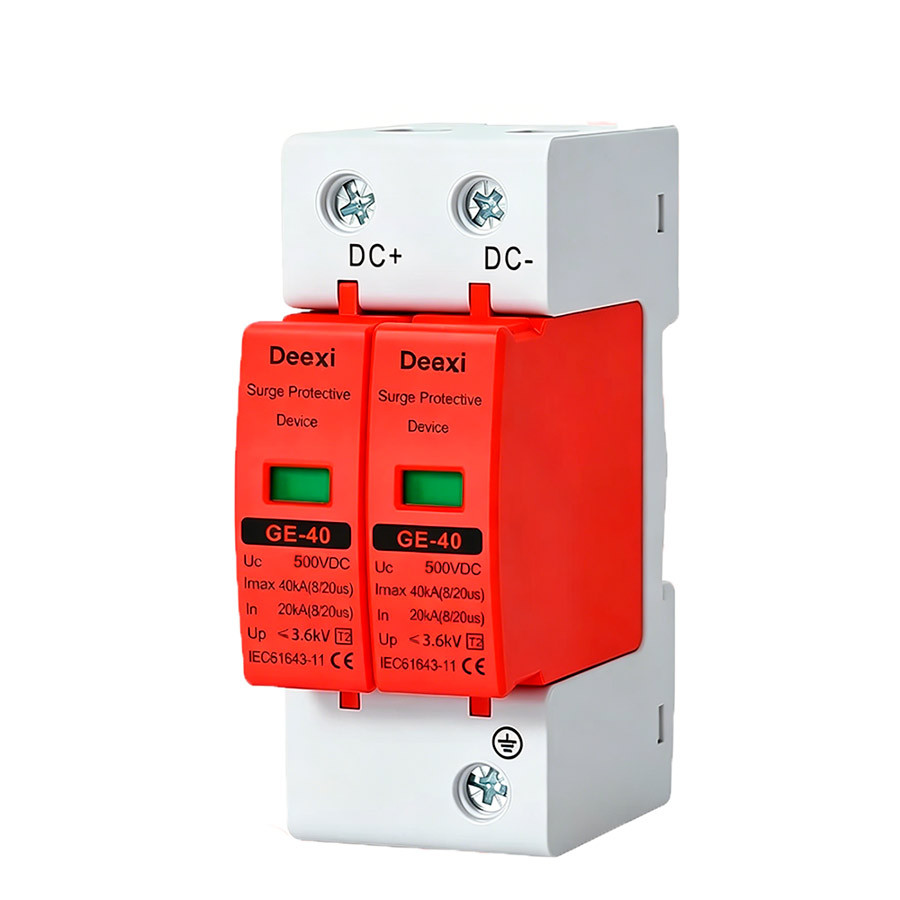

Схема подключения:

• Подключите положительный провод постоянного тока к клемме DC+ (вверху слева).
• Подключите отрицательный провод постоянного тока к клемме DC- (вверху справа).
• Подключите клемму заземления (PE) (внизу) к шине защитного заземления системы с помощью короткого провода с низким сопротивлением.

Краткая информация:

УЗИП — устройство защиты от импульсных перенапряжений (или ограничитель перенапряжения), которое устанавливается в электрическую сеть для того, чтобы ограничить опасный импульс напряжения и отвести его в систему заземления.

Важно знать: УЗИП не заменяет автоматический выключатель, реле напряжения или стабилизатор.

Это отдельный элемент защиты, который работает именно с короткими импульсными перенапряжениями.

Принцип работы УЗИП:

В нормальном режиме ограничитель перенапряжения почти не влияет на работу электросети. Он находится в ожидании и имеет высокое сопротивление.

Когда в сети появляется импульсное перенапряжение, защитный элемент внутри устройства резко меняет свое состояние и создает путь для отвода избыточной энергии к PE/PEN-проводнику или контуру заземления.
