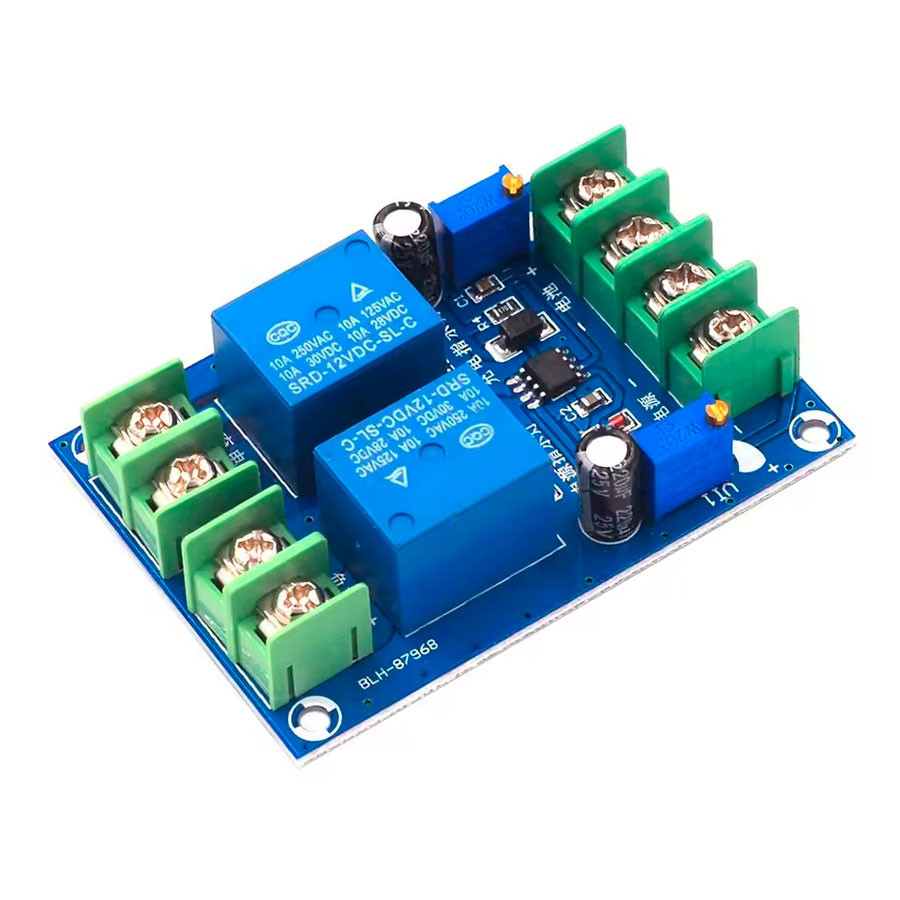

Модуль автоматичного (аварійного) перемикання живлення 12V YX851
Модуль аварійного перемикання живлення YX851 призначений для автоматичного перемикання між основним джерелом живлення 12V та резервним акумулятором 12V. Максимальний струм: 10 ампер. Забезпечує безперервне живлення до навантаження і одночасно контролює процес заряду батареї, що робить його ідеальним рішенням для систем безпеки, відеоспостереження, сигналізацій та власних проектів.

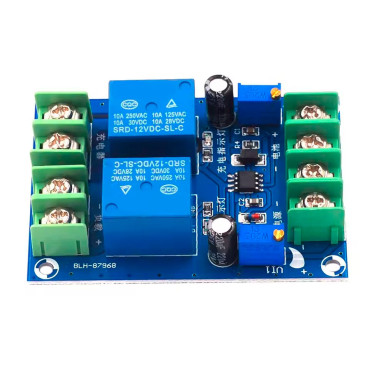

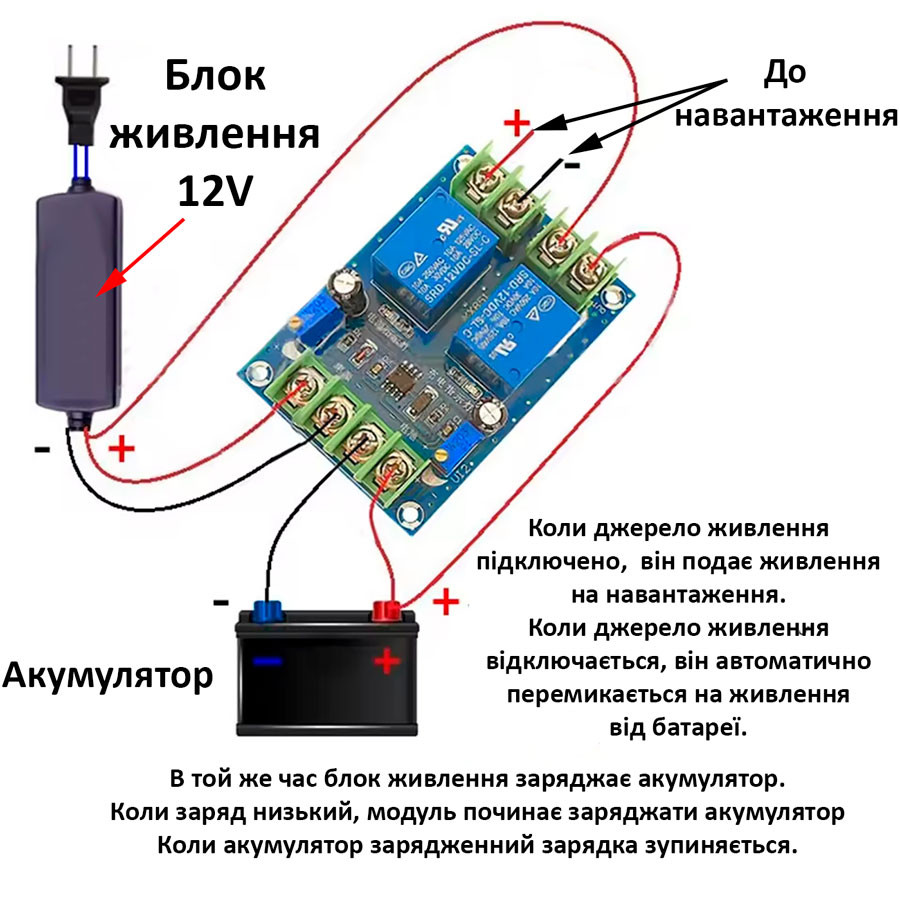

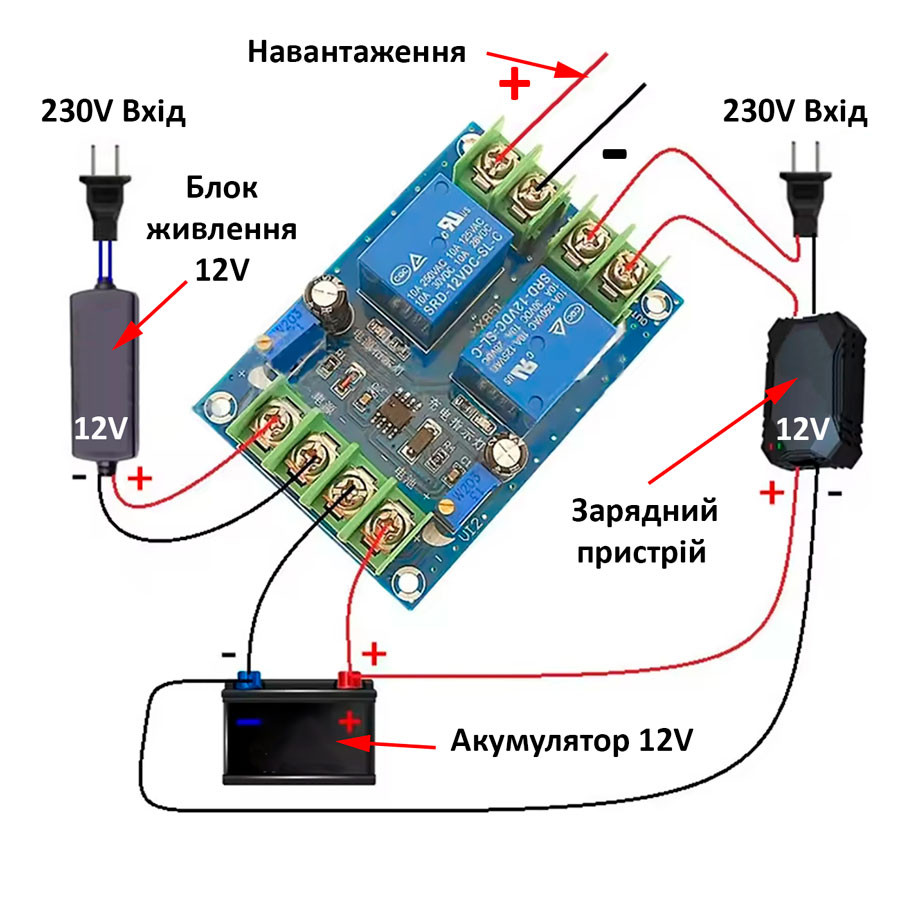

Модуль можна підключати двома способами. За першою схемою зарядний пристрій підключається окремо, другою схемою підключення йде від входу.
Налаштування порогів:
Плата хороша тим, що можна налаштувати пороги за напругою для увімкнення та вимкнення зарядки. Це корисно під час використання літієвого акумулятора, тобто. модуль не дасть "вбити" акумулятор постійною зарядкою.
Для швидкого налаштування підключаємо в режимі продзвонювання щупи тестера на клеми, які включають зарядний пристрій для заряджання батареї. Встановлюємо напругу, допустимо 13,5V, а потім зменшуємо її, поки не спрацює реле і не замкне контакти для зарядного пристрою. При необхідності встановити на лабораторному блоці живлення потрібну напругу спрацьовування та регулюючи потенціометр знову домогтися включення реле. Також робимо і верхнім порогом для відключення заряду.
Увага! Цей модуль має затримку перемикання з основного джерела на резервне живлення близько 0.1-0.2 секунди (тобто роутер встигне перезавантажитися). При перемиканні з резервного харчування на основне затримка набагато менше і на досвіді той же роутер в перезавантаження не йшов.
Особливості:
- Перевага основного живлення: Коли доступне основне джерело живлення, модуль надає пріоритет його використанню для живлення навантаження, зберігаючи заряд батареї.
- Автоматичне перемикання на батарею: Якщо основне джерело живлення виходить з ладу, модуль автоматично перемикається на батарею для підтримки живлення навантаження. Одночасно він заряджає батарею, коли джерело живлення відновлюється.
- Керування заряджанням батареї: Модуль контролює напругу батареї, ініціюючи зарядку при зниженій напрузі та зупиняючи її при підвищеній напрузі. Можливість повного заряджання батареї залежить від напруги, сили струму та ємності батареї.
- Регульовані параметри напруги: Напруга початку заряджання та напруга відключення можна регулювати за допомогою дисків управління модуля, причому при регулюванні за годинниковою стрілкою напруга збільшується, а при регулюванні проти годинникової стрілки - зменшується.
Технічні характеристики модуля YX851:
- Напруга основного (резервного) джерела живлення: DC 12V;
- Комутований струм: до 10А;

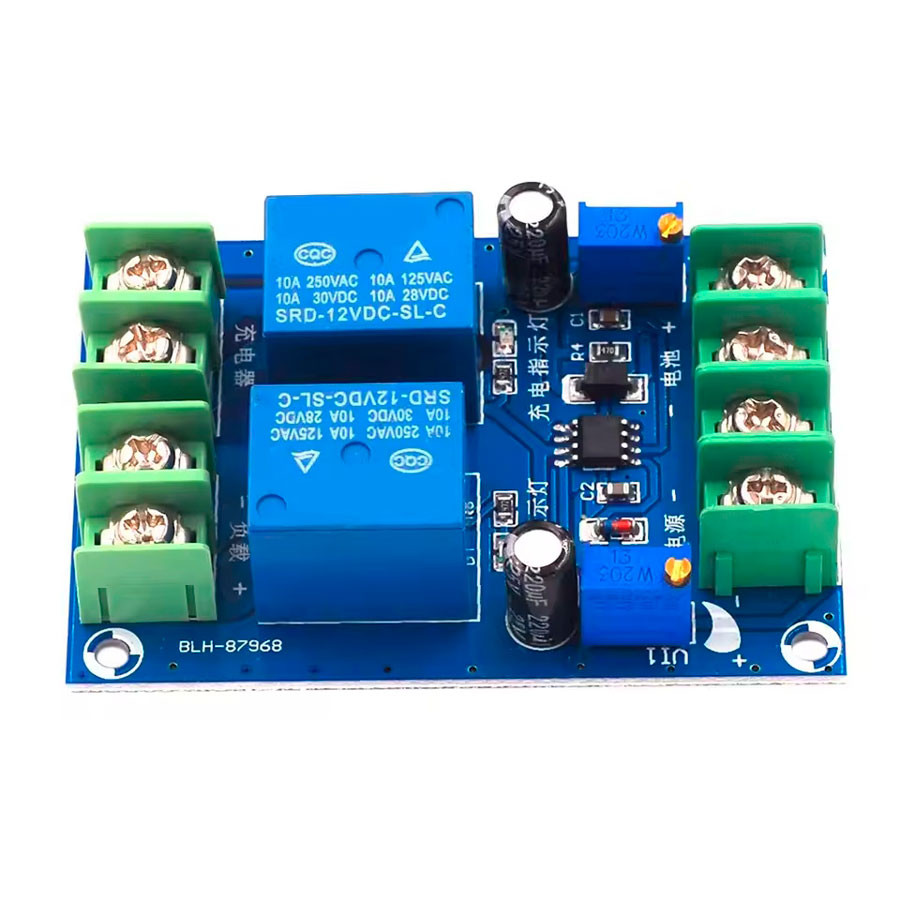

- Підстроювальні резистори:
- V11: регулювання верхньої напруги зарядки;
- V12: регулювання нижньої напруги розрядки;

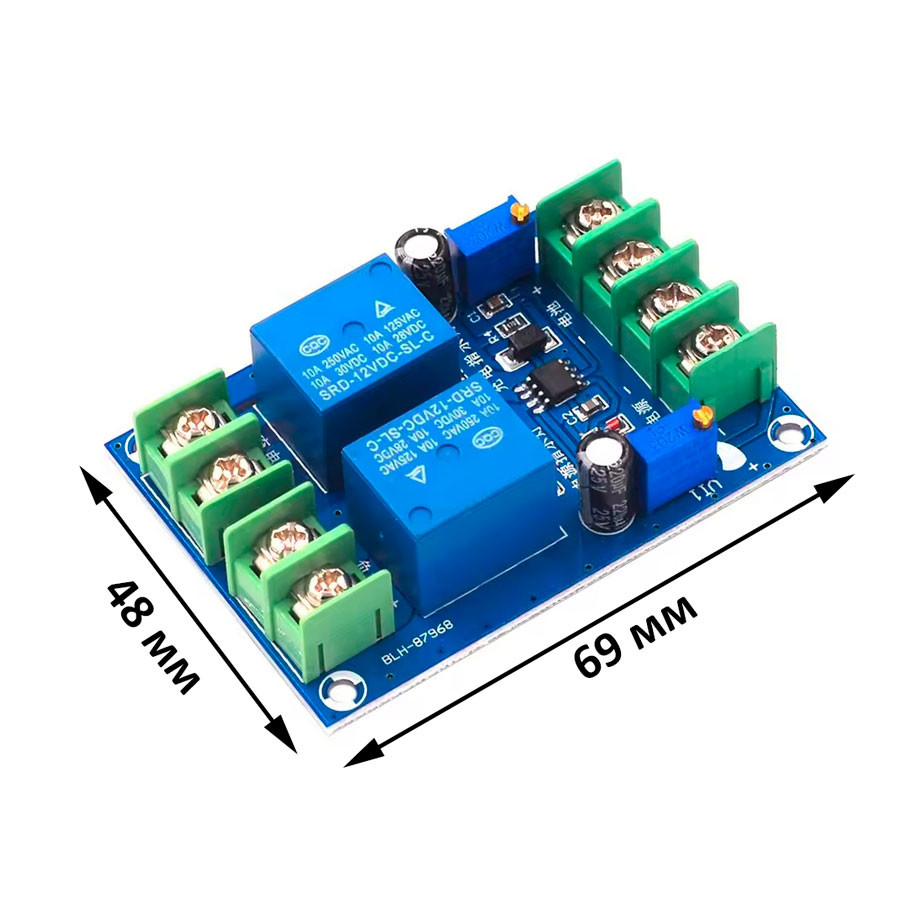

- Розміри: 69 мм х 48 мм х 18 мм;
