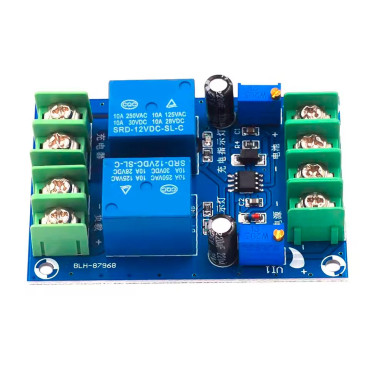

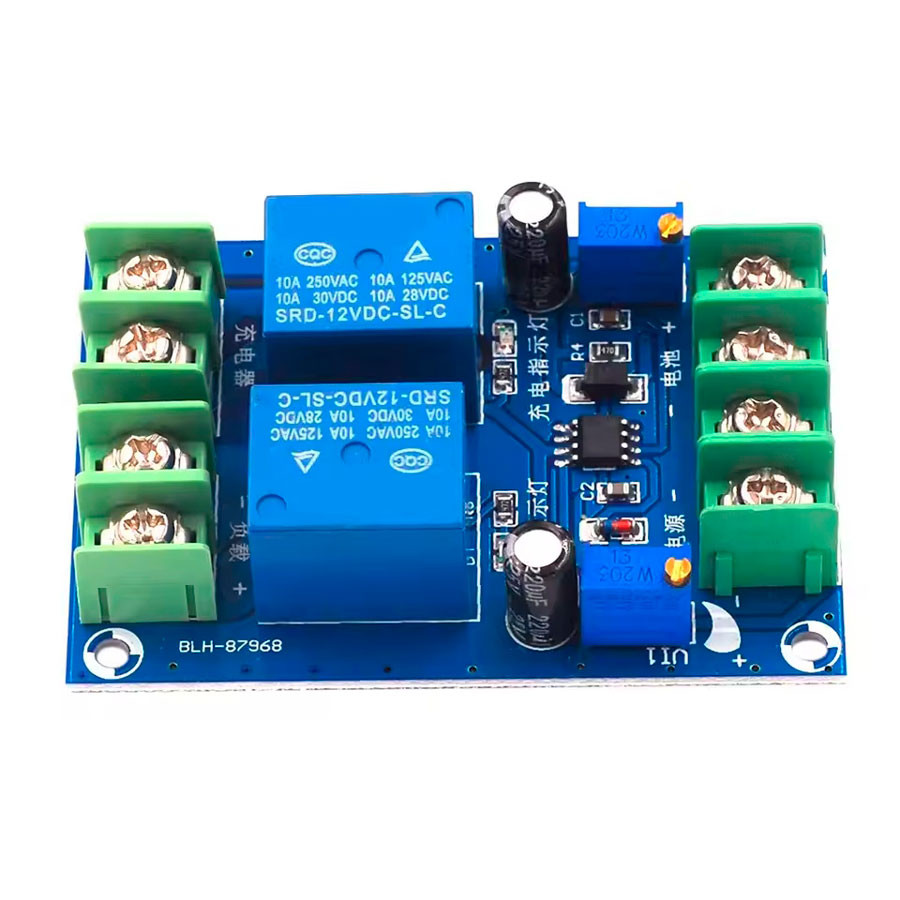

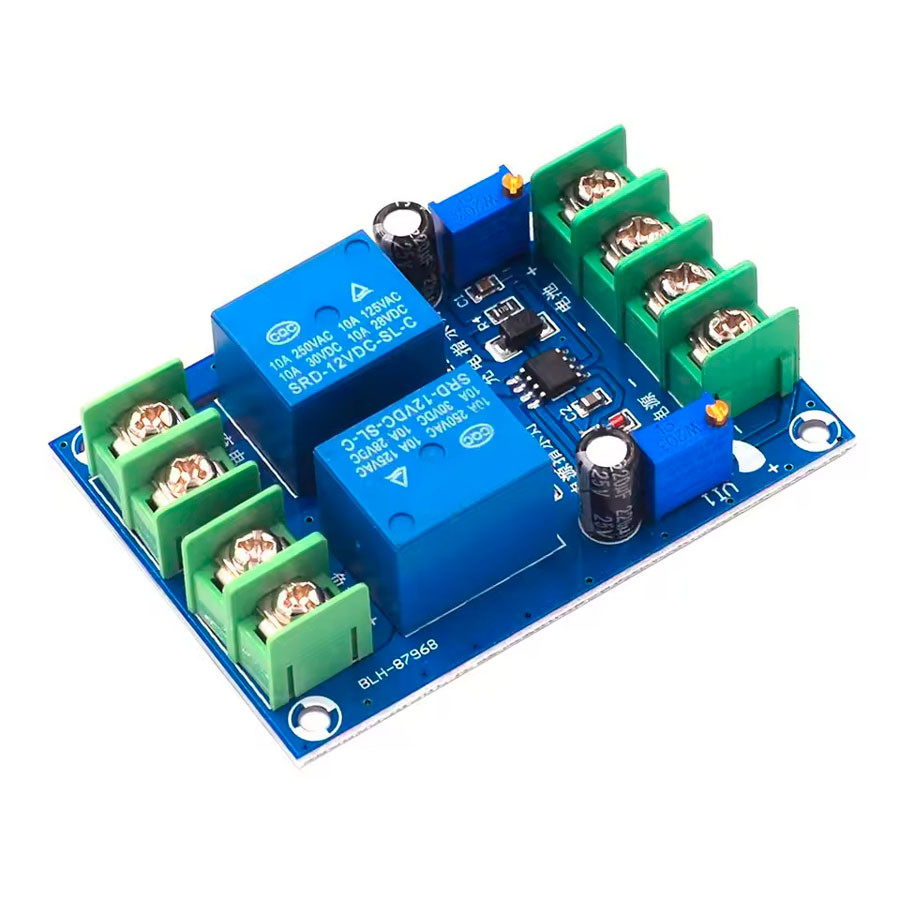

Модуль автоматического (аварийного) переключения питания 12V YX851
Модуль аварийного переключения питания YX851 предназначен для автоматического переключения между основным источником питания 12V и резервным аккумулятором 12V. Максимальный ток: 10 Ампер. Обеспечивает непрерывное питание к нагрузке и одновременно контролирует процесс заряда батареи что делает его идеальным решением для систем безопасности, видеонаблюдения, сигнализаций и собственных проектов.

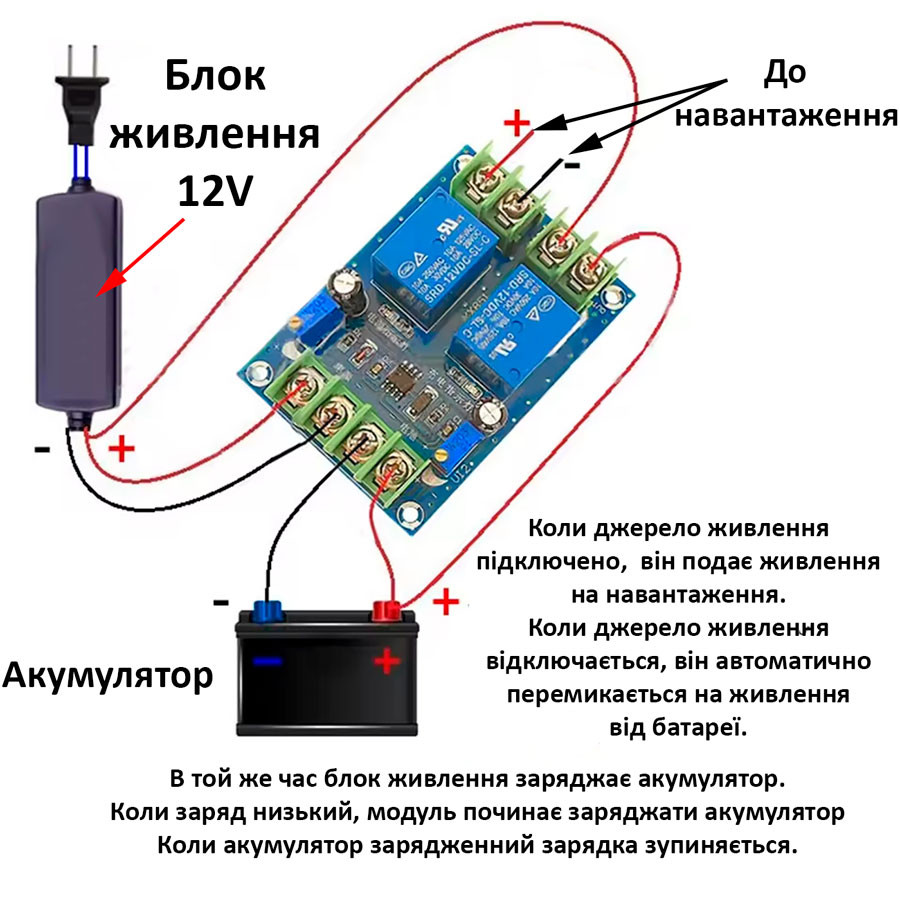

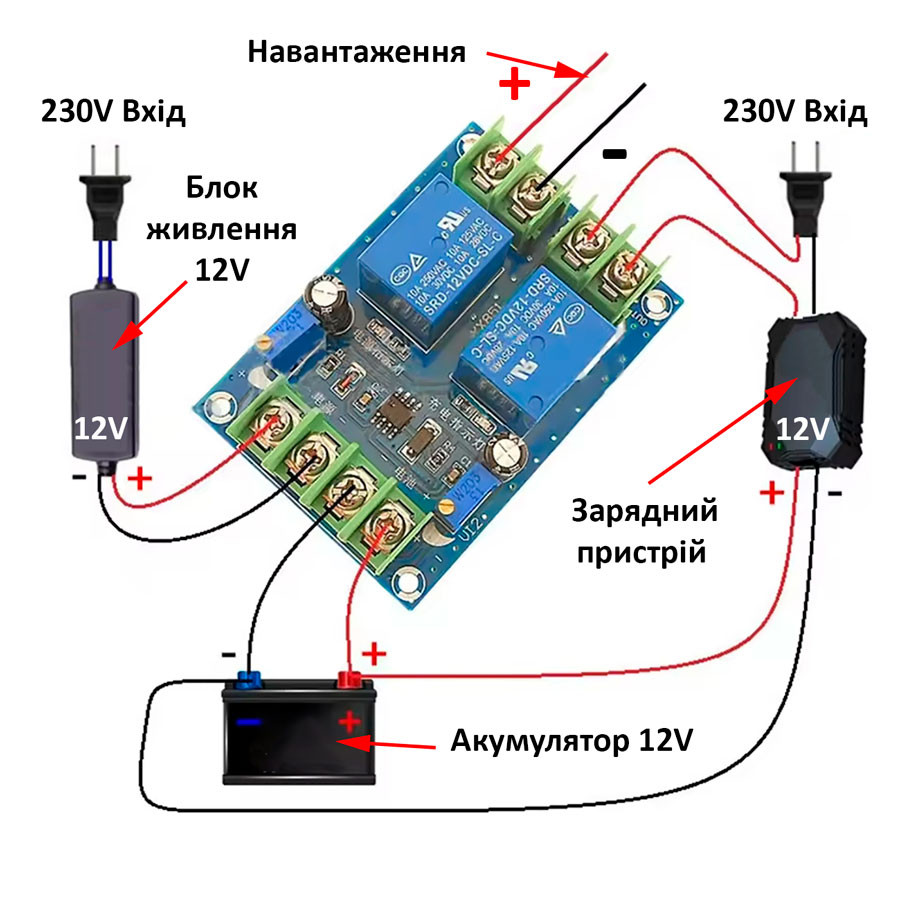

Модуль можно подключать двумя способами. По первой схеме зарядное устройство подключается отдельно, по второй схеме подключение идет от входа.
Настройка порогов:
Плата хороша тем, что можно настроить пороги по напряжению для включения и выключения зарядки. Это полезно при использовании литиевого аккумулятора, т.е. модуль не даст "убить" аккумулятор постоянной зарядкой.
Для быстрой настройки подключаем в режиме прозвонки щупы тестера на клеммы, которые включают зарядное устройство для зарядки батареи. Устанавливаем напряжение, допустим 13,5V, а потом уменьшаем его пока не сработает реле и не замкнет контакты для зарядного устройства. При необходимости установить на лабораторном блоке питания нужное напряжение срабатывания и регулируя потенциометр снова добиться включения реле. Также делаем и по верхнему порогу для отключения заряда.
Внимание! Этот модуль имеет задержку переключения с основного источника на резервное питание около 0.1-0.2 секунды (другими словами, например, роутер успеет перезагрузиться). При переключении же с резервного питания на основное задержка гораздо меньше и на опыте тот же роутер в перезагрузку не уходил.\
Особенности:
- Преимущество основного питания: Когда доступен основной источник питания, модуль отдает приоритет его использованию для питания нагрузки, сохраняя заряд батареи.
- Автоматическое переключение на батарею: Если основной источник питания выходит из строя, модуль автоматически переключается на батарею для поддержания питания нагрузки. Одновременно он заряжает батарею, когда основной источник питания восстанавливается.
- Управление зарядкой батареи: Модуль контролирует напряжение батареи, инициируя зарядку при пониженном напряжении и останавливая ее при повышенном напряжении. Возможность полной зарядки батареи зависит от напряжения, силы тока и емкости батареи.
- Регулируемые параметры напряжения: Напряжение начала зарядки и напряжение отключения можно регулировать с помощью дисков управления модуля, причем при регулировке по часовой стрелке напряжение увеличивается, а при регулировке против часовой стрелки - уменьшается.
Технические характеристики модуля YX851:
- Напряжение основного (резервного) источника питания: DC 12V;
- Коммутируемый ток: до 10А;
- Подстроечные резисторы:
- V11: Регулировка верхнего напряжения зарядки;
- V12: Регулировка нижнего напряжения разрядки;

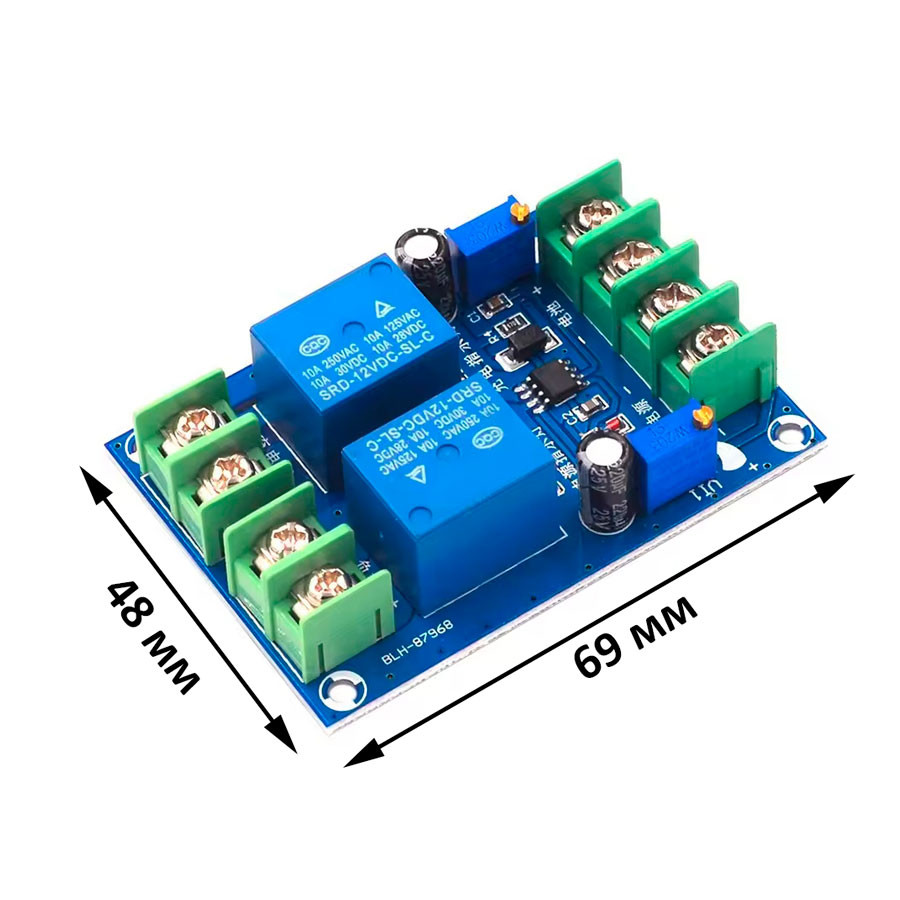

- Размеры: 69 мм x 48 мм x 18 мм;
