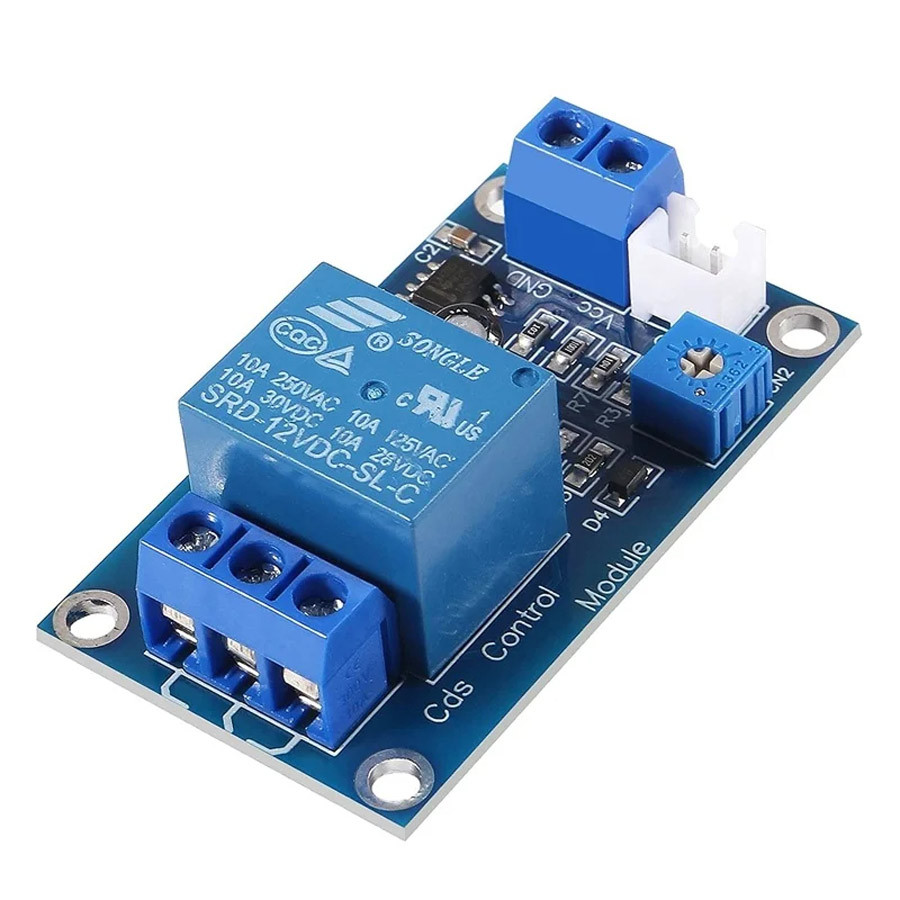

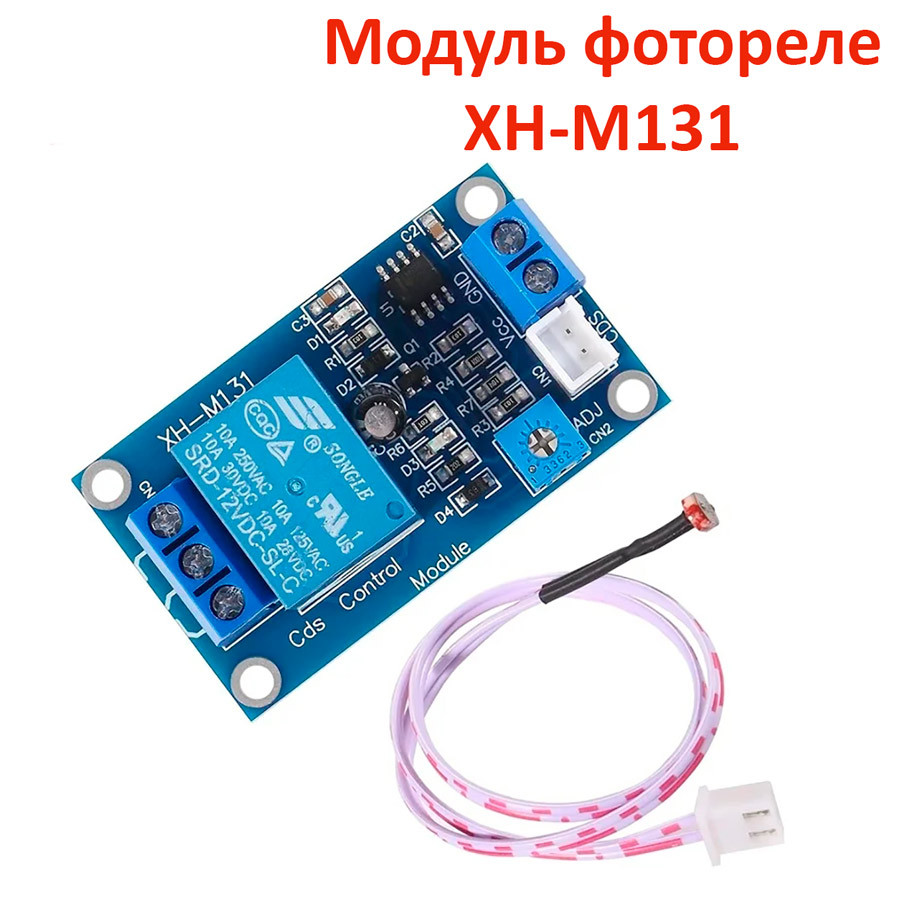

Модуль керування освітленням, фотореле 12V XH-M131
Модуль освітленості XH-M131 12V (сутінковий датчик) активує реле за певного рівня освітленості. Датчик-фоторезистор підключається до плати за допомогою дроту довжиною 34 см. Поріг спрацьовування регулюється потенціометром, модуль не має таймерів включення та відключення і за наявності світла заданої яскравості реле вмикається - це зручно, якщо потрібна реакція на найменшу зміну рівня освітленості.
Плата реле комутує напругу до 250V змінного струму або до 30V постійного.
Принцип дії модуля:
При попаданні світла на фоторезистор він змінює опір. Через це змінюється напруга ланцюга, яке сигналізує про кількість світла.
Рівень чутливості датчика можна регулювати за допомогою підстроювального резистора (потенціометра).

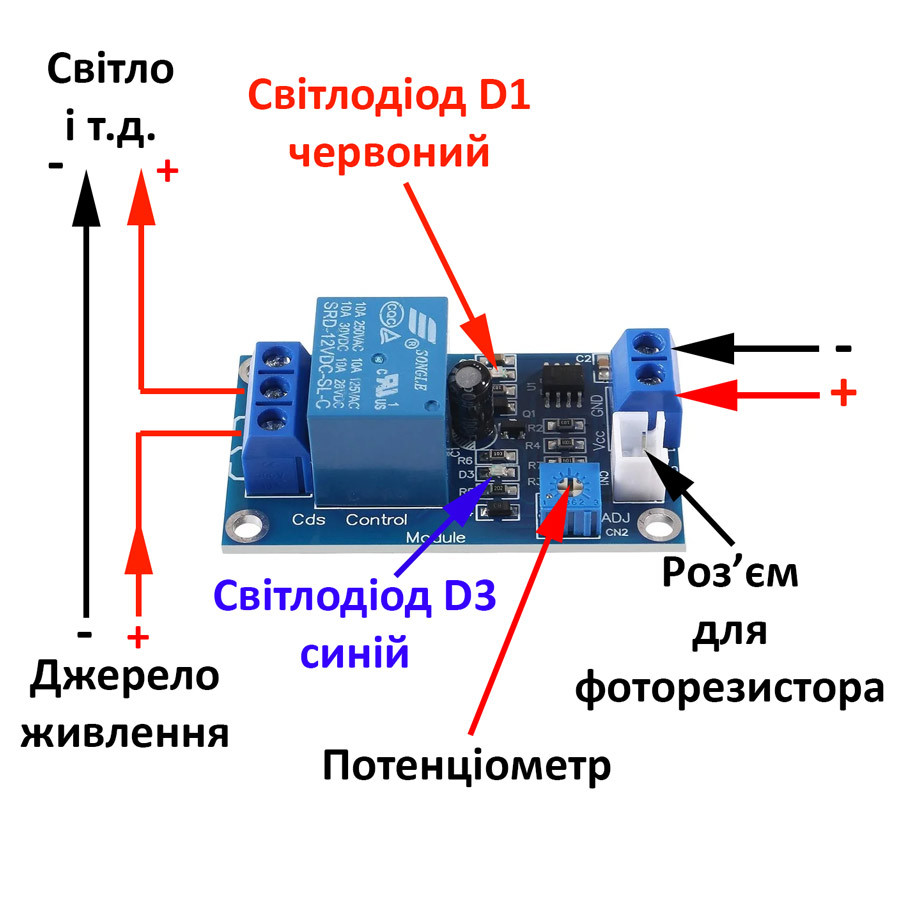

Підключення:

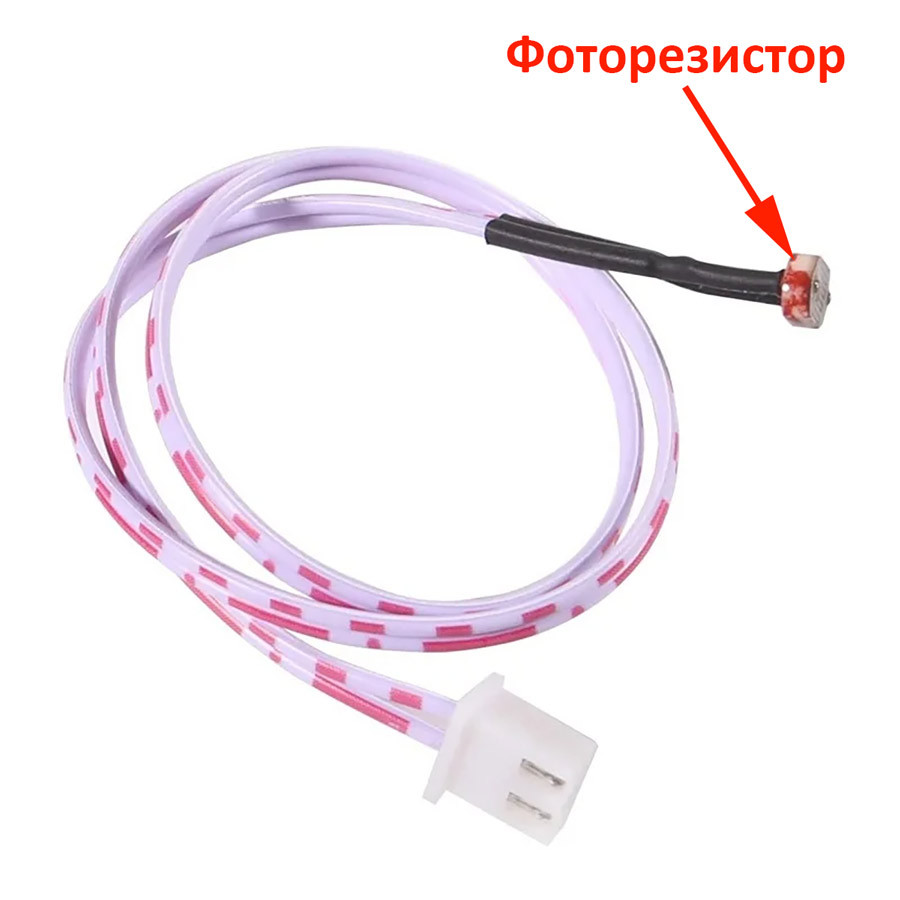

Фоторезистор підключається до модуля за допомогою виводу COS.
На платі модуля є 2 клемники:
- На клеми J1: підключається живлення реле;
- На клеми J2: підключається навантаження;
Індикація на платі:
- Світлодіод D1 (червоного кольору): сигналізує про живлення модуля;
- Світлодіод D2 (синього кольору): спалахує при перевищенні заданого порога чутливості датчика;
Технічні характеристики:
- Напруга живлення: 12V DC;
- Максимальний струм, що комутується: 10А;
- Регулювання спрацьовування за допомогою потенціометра;
- Довжина дроту датчика: 340мм;
- Розміри: 55х30х18мм.
