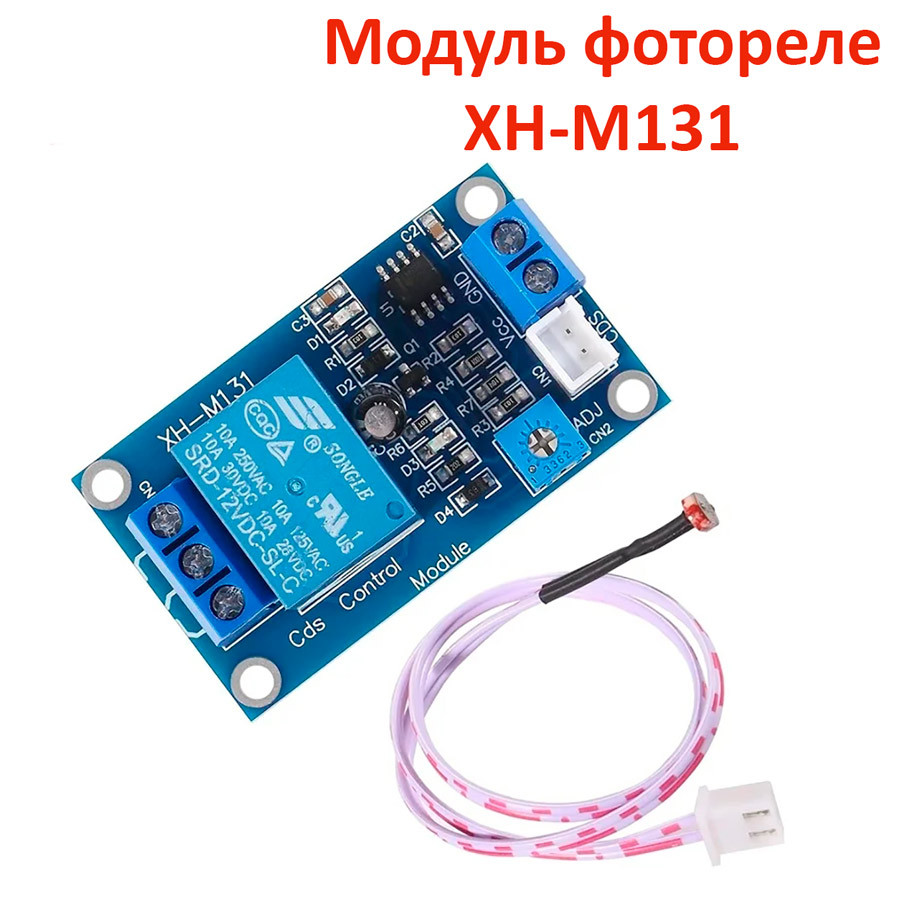

Модуль управления освещением, фотореле 12V XH-M131

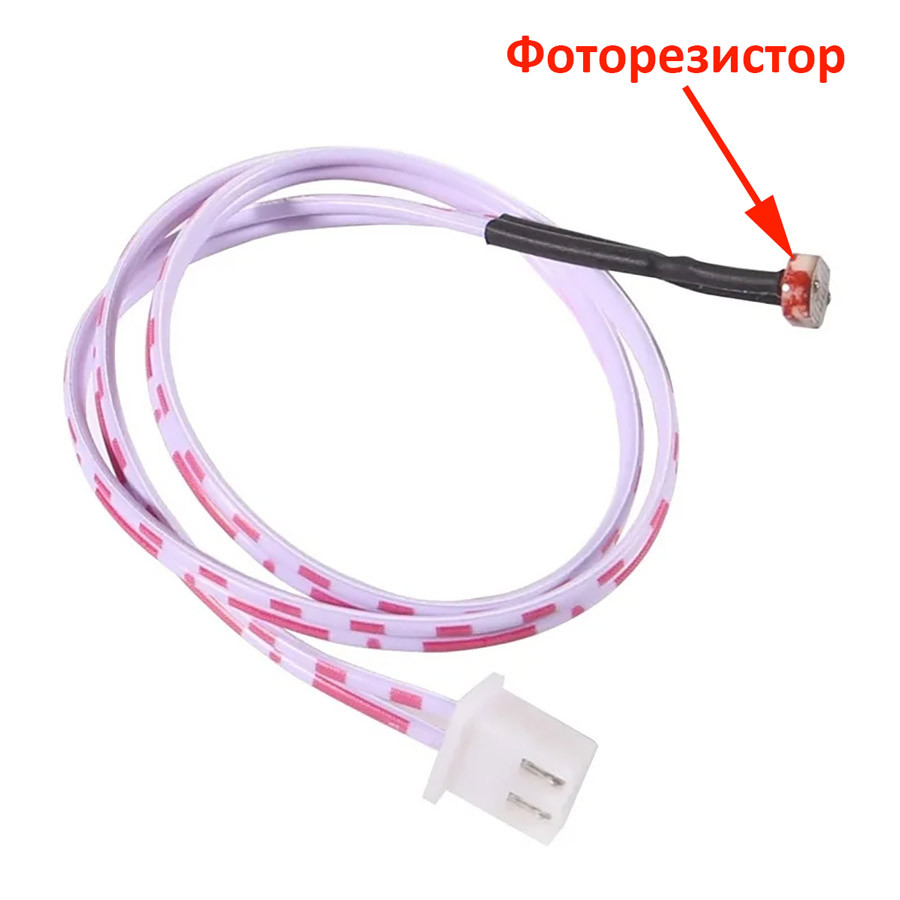

Модуль освещенности XH-M131 12V (сумеречный датчик) активирует реле при определенном уровне освещенности. Датчик-фоторезистор подключается к плате с помощью провода длиной 34 см. Порог срабатывания регулируется потенциометром, модуль не имеет таймеров включения/отключения и при наличии света заданной яркости реле включается - это удобно если нужна реакция на малейшее изменение уровня освещенности.
Плата реле коммутирует напряжение до 250V переменного тока или до 30V постоянного.
Принцип действия модуля:
При попадании света на фоторезистор он изменяет свое сопротивление. Из-за этого изменяется напряжение в цепи, которое сигнализирует о количестве света.
Уровень чувствительности датчика можно регулировать с помощью подстроечного резистора (потенциометра).
Подключение:
Фоторезистор подключается к модулю с помощью вывода COS.

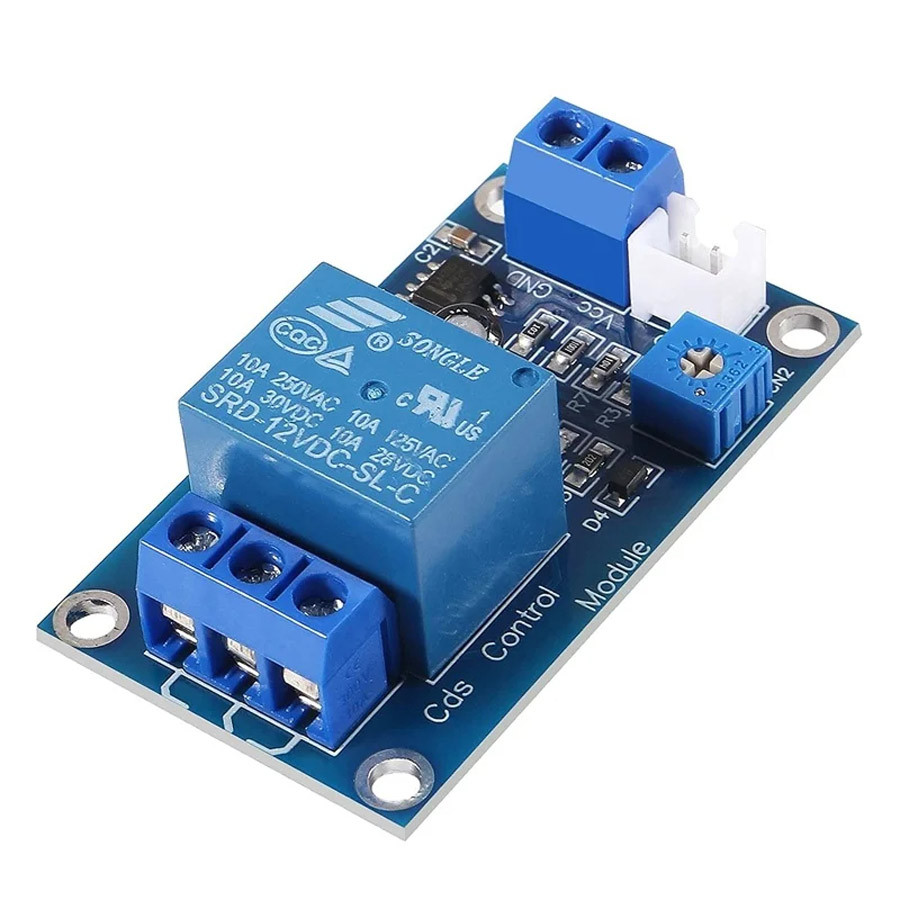

На плате модуля имеется 2 клеммника:
- На клеммы J1: подключается питание реле;
- На клеммы J2: подключается нагрузка;

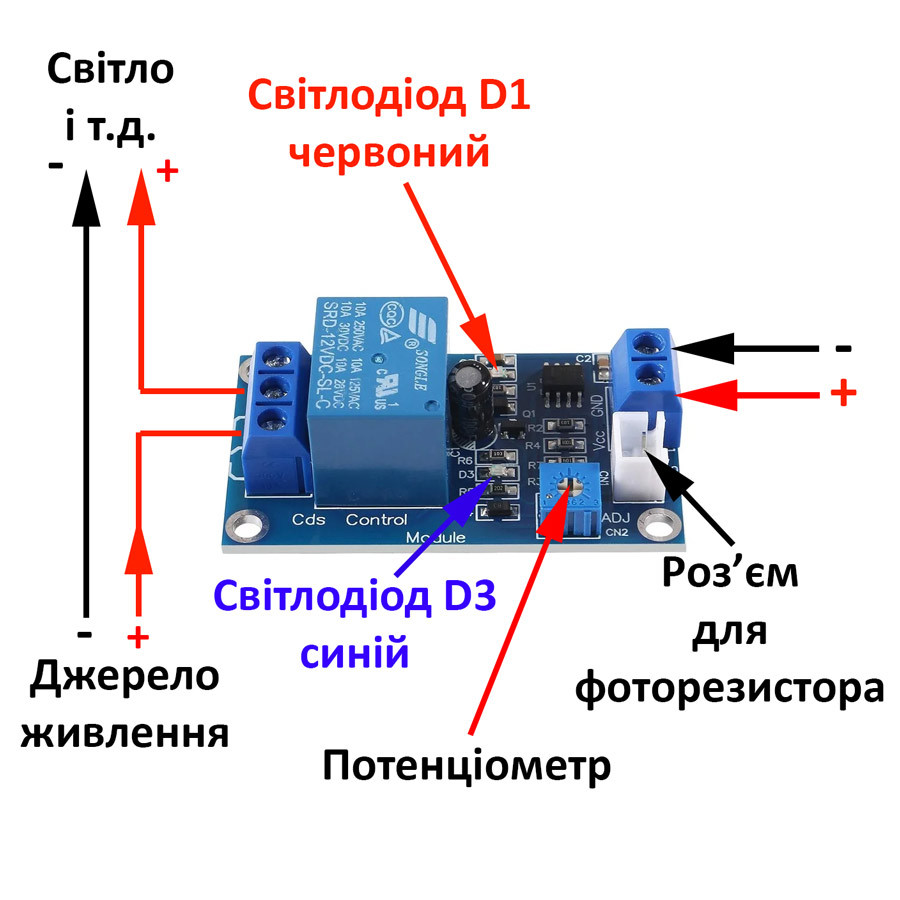

Индикация на плате:
- Светодиод D1 (красного цвета): сигнализирует о питании модуля;
- Светодиод D2 (синего цвета): загорается при превышении заданного порога чувствительности датчика;
Технические характеристики:
- Напряжение питания: 12V DC;
- Максимальный коммутируемый ток: 10А;
- Регулировка срабатывания: с помощью потенциометра;
- Длина провода датчика: 340мм;
- Размеры: 55х30х18мм.
