Терморегулятор цифровий W2809 (W1209WK) 12V DC -50 +110С

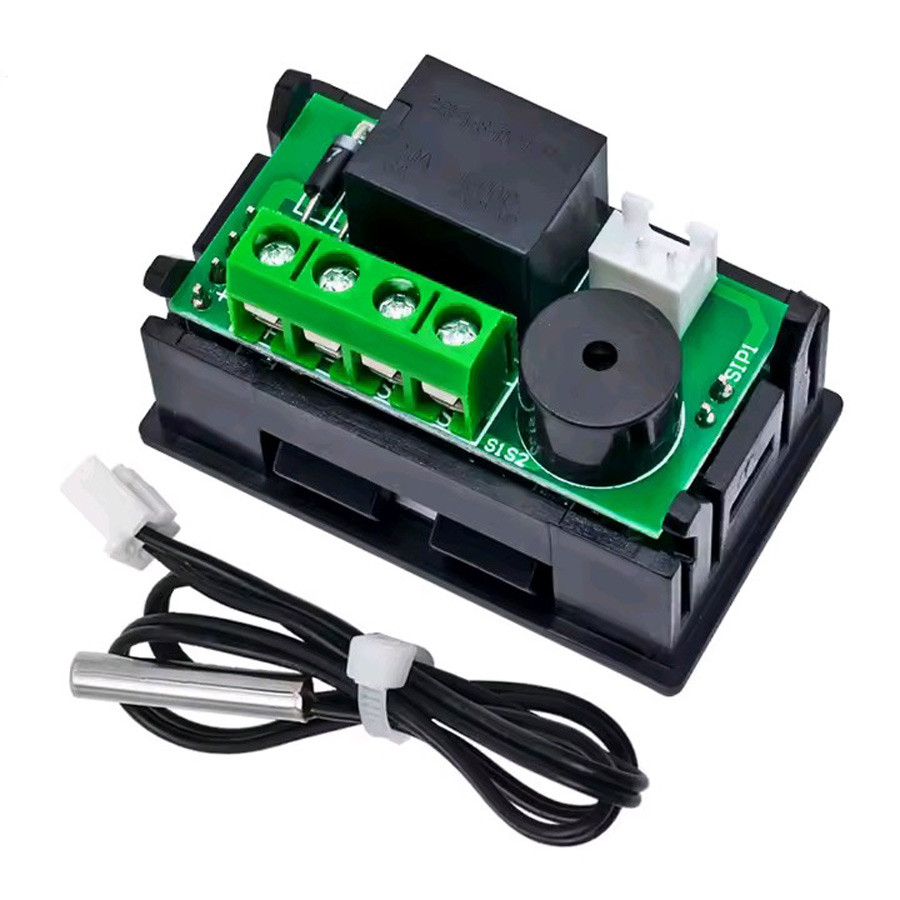

Терморегулятор W2809, також відомий як терморегулятор W1209WK призначений для контролю температури в діапазоні від -50 до +110°С., підійде для інкубаторів яєць, а також може використовуватися як термостат і для інших цілей контролю температури. Регулятор оснащений водонепроникним датчиком температури. Він може працювати в парі з нагрівачем або охолоджувачем.
Напруга: 12V DC.
Характеристики:
- Живлення: 12V DC;
- 2 режими роботи: нагрівання та охолодження;
- Діапазон вимірювання та програмування температури: -50 °С ... 110 °С;
- Точність вимірювання: 0,1° в діапазоні від -9,9°С до 99,9°С; або 1,0° поза цим діапазоном;
- Точність управління: 0,1 °С 0,1° С в діапазоні від -9,9 °С до 99,9 °С; або 1,0° поза цим діапазоном;
- Точність гістерези: 0,1°С;
- Гістерезис: 0,1 ... 15 ° С;
- Час поновлення показів: 0,5 секунд;

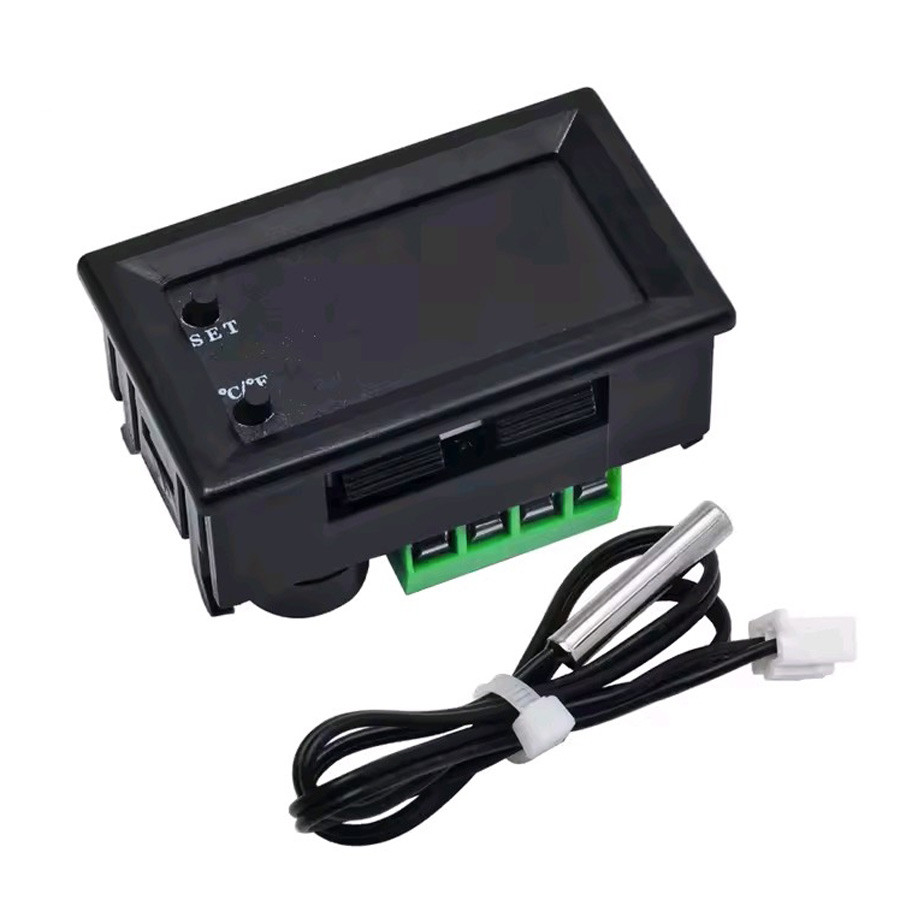

- Датчик: NTC 10К 0.5%, довжина кабелю 0,3 м, водонепроникний;
- Максимальний струм навантаження: 15А при 12V DC (при великих навантаженнях використовуйте контактор або твердотільне реле більшої потужності);
- Споживаний струм: 30 мA;
- Споживаний струм під час роботи реле: 65 мА;

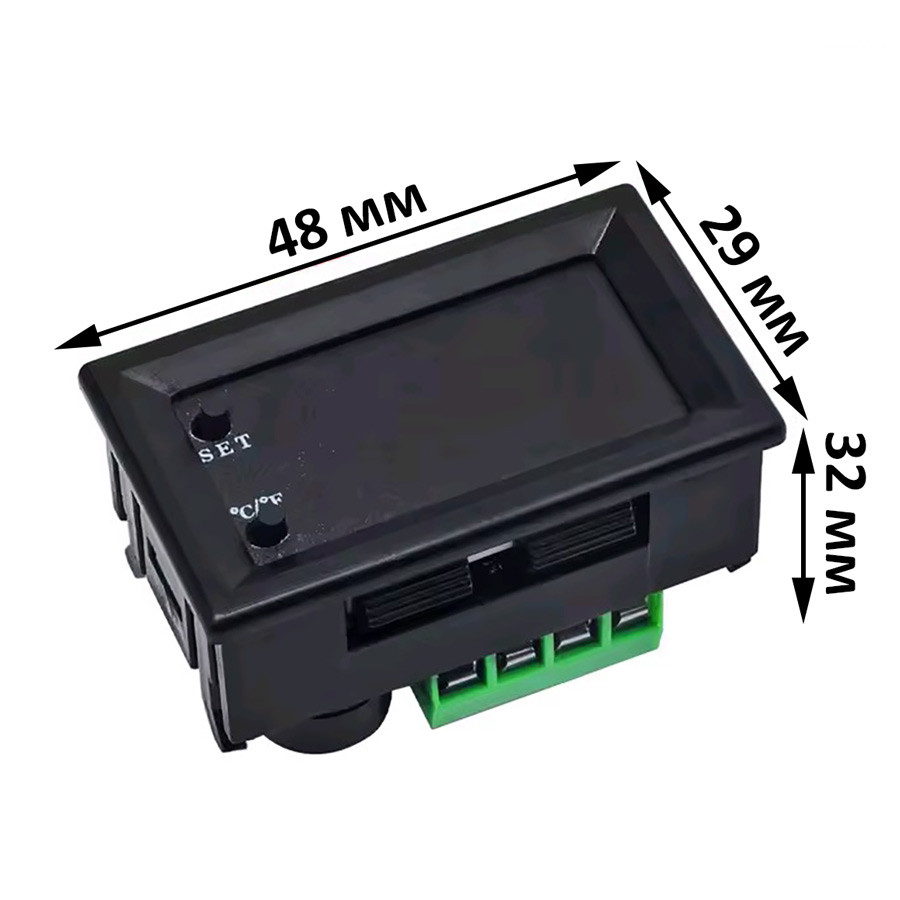

- Розміри: 29 x 48 x 32 мм;
- Розмір монтажного отвору: 46 х 27 мм;
Початок роботи:

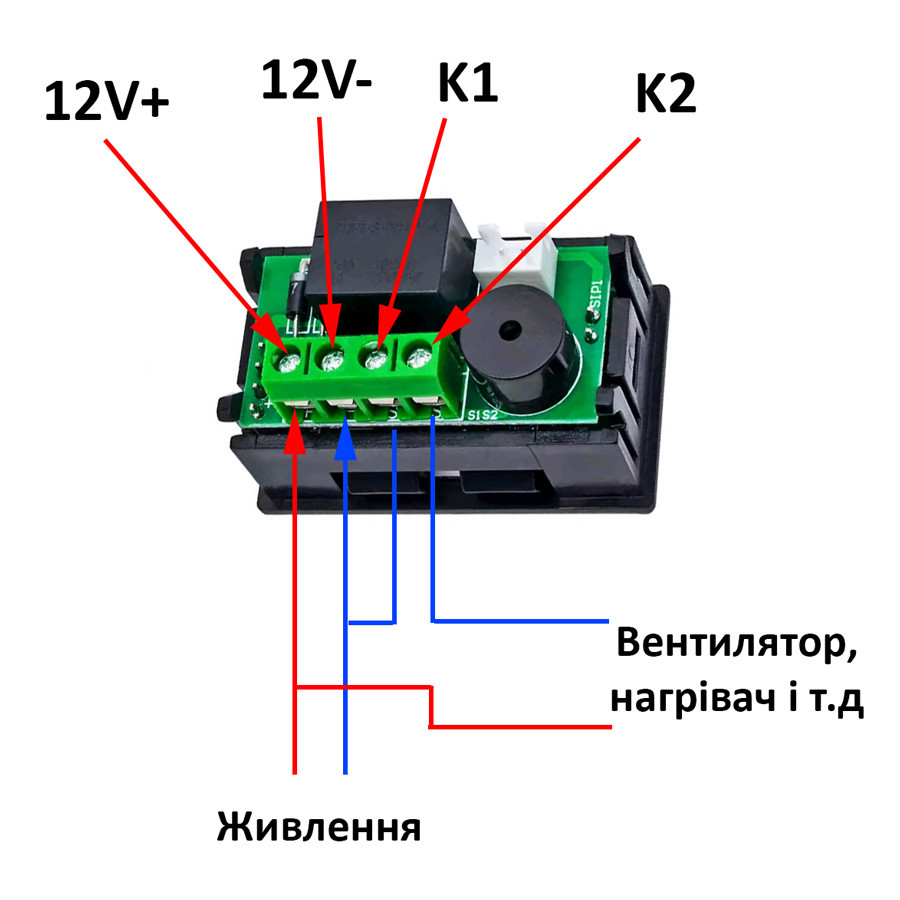

- Підключіть джерело живлення 12V до клем "+12V" (плюс 12V) та "GND" (мінус 12V). Це живлення самого терморегулятора.
- Підключіть навантаження до клем "К0" і "К1" (підключається в розрив ланцюга, тобто не "+" і "-", а "+" від джерела живлення до "К0" і "+", що йде від "К1" до керованого приладу)
Індикація:
LED дисплей відображає наступні значення: "LLL" - датчик не підключений, "HHH" - температура поза діапазоном (менше -50°C або більше 110°C), "-" перевищення меж заданих у параметрі P6.
У режимі "охолодження" реле в модулі вимкнено, поки температура нижче заданого значення, при досягненні заданої температури реле включиться і залишиться включеним до зниження температури на величину заданого гістерезису.
У режимі "нагрів" модуль працює у зворотному порядку.
Налаштування терморегулятора:
Коротке натискання кнопки "set" - встановлення температури увімкнення (нижній індикатор), тривале натискання кнопки "set" - перехід у меню налаштування.
- Р0 - Вибір режиму роботи терморегулятора: охолодження (С) або нагрівання (Н);
- Р1 - Гістерезис - це різниця між температурою включення і температурою вимикання від 0.1° до 30 °С (за замовчуванням 2 °С);
- Р2 - Верхня межа температури 110 °С (за умовчанням 110 °С);
- Р3 - Нижня межа температури -50 °С (за замовчуванням -50 °С);
- Р4 - Калібрування температури, від -15 до +15 °С (за замовчуванням 0 °С);
- Р5 - Час затримки старту від 0 до 10 хв (додаткові налаштування залежно від умов використання);
- Р6 - Сигналізація перевищення заданої температури (-50-110 °С) (за замовчуванням вимкнено);
- Р7 – С (Цельсій) або F (Фарангейт) (за замовчуванням Цельсій);
- Р8 – Скидання на заводські налаштування;
Скидання параметрів у заводські установки:
- Для скидання параметрів терморегулятора в заводські установки (за замовчуванням):
- Вимкніть живлення;
- Натисніть та утримуйте кнопки "+" та "-";
- Подайте живлення на терморегулятор;
- На дисплеї з'явиться напис «888», після чого відобразиться поточна температура;
