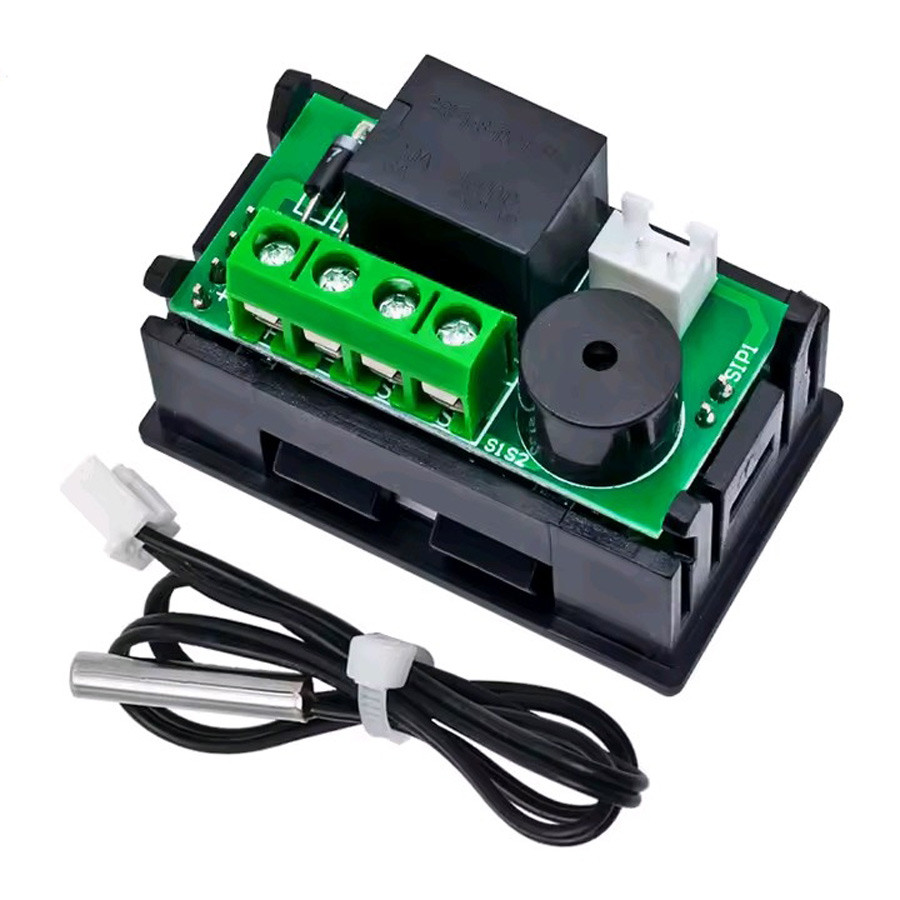

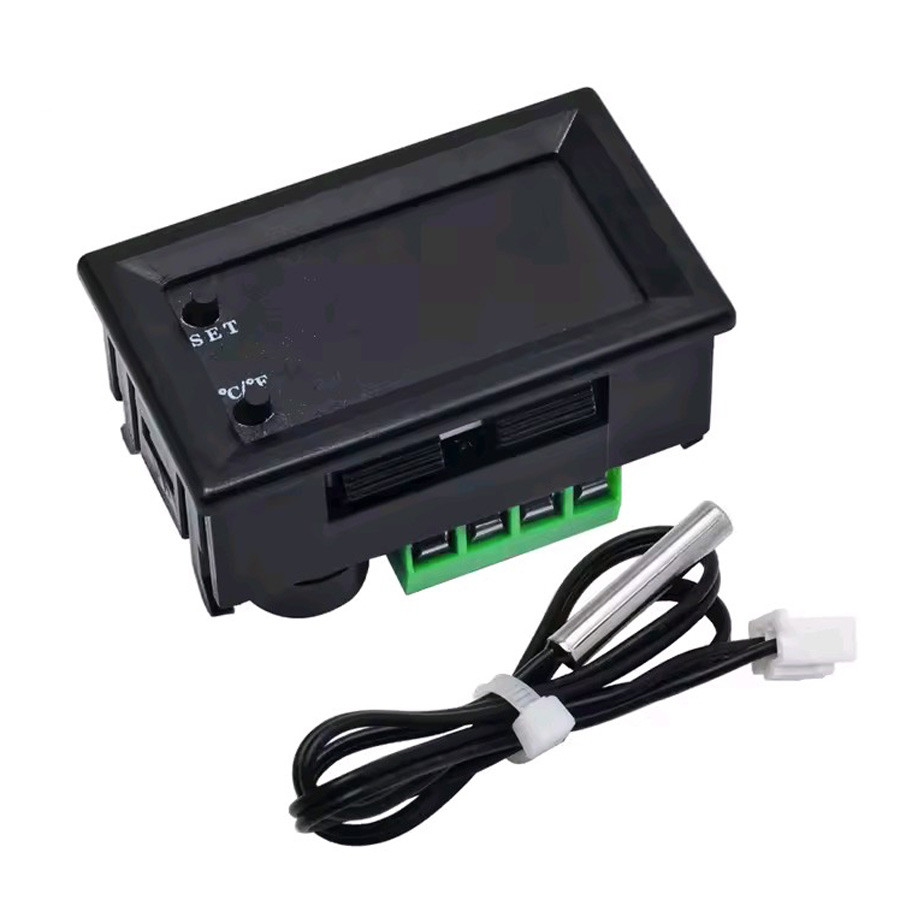

Терморегулятор цифровой W2809 (W1209WK) 12V DC -50 +110С

Характеристики:

• Питание: 12V DC;
• 2 режима работы: нагрев и охлаждение;
• Диапазон измерения и программирования температуры: -50°С ...110°С;
• Точность измерения: 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона;
• Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона;
• Точность гистерезиса: 0,1°С;
• Гистерезис: 0,1...15°С;
• Время обновления показаний: 0,5 секунд;
• Датчик: NTC 10К 0.5%, длина кабеля 0,3 м, водонепроницаемый;
• Максимальный ток нагрузки: 15А при 12V DC (при больших нагрузках, используйте контактор или твердотельное реле большей мощности);
• Потребляемый ток: 30 мA;
• Потребляемый ток при работе реле: 65 мА;

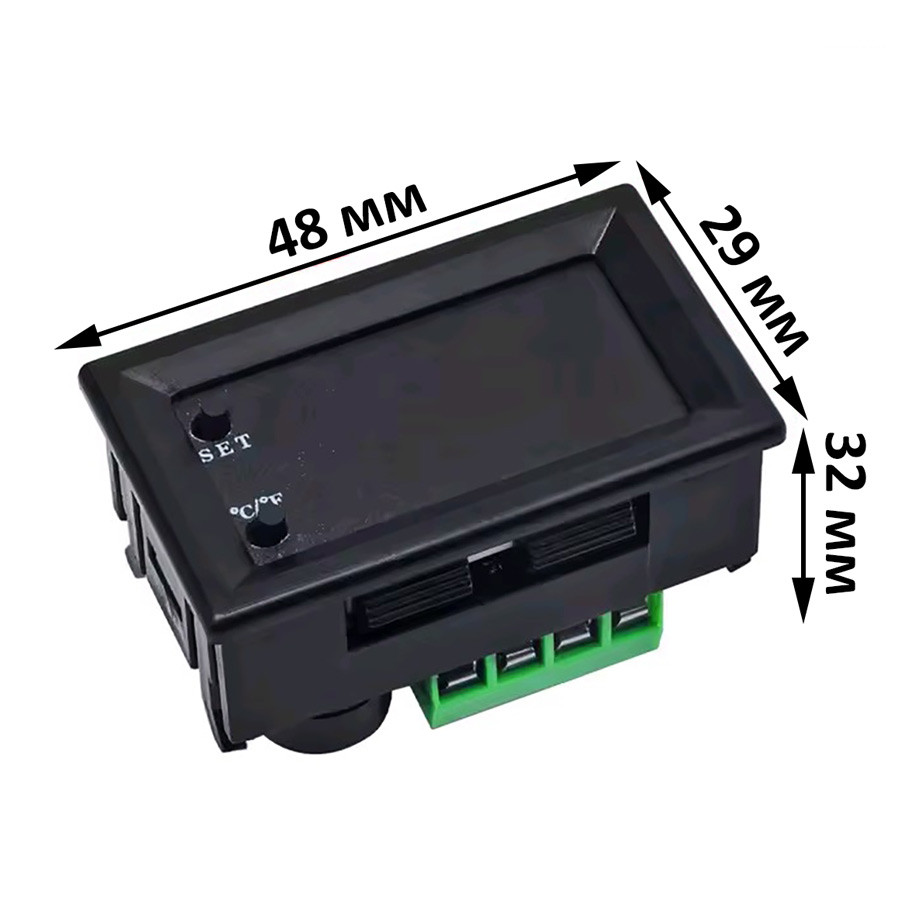

• Размеры: 29 x 48 x 32 мм;
• Размер монтажного отверстия: 46 х 27 мм;

Начало работы:

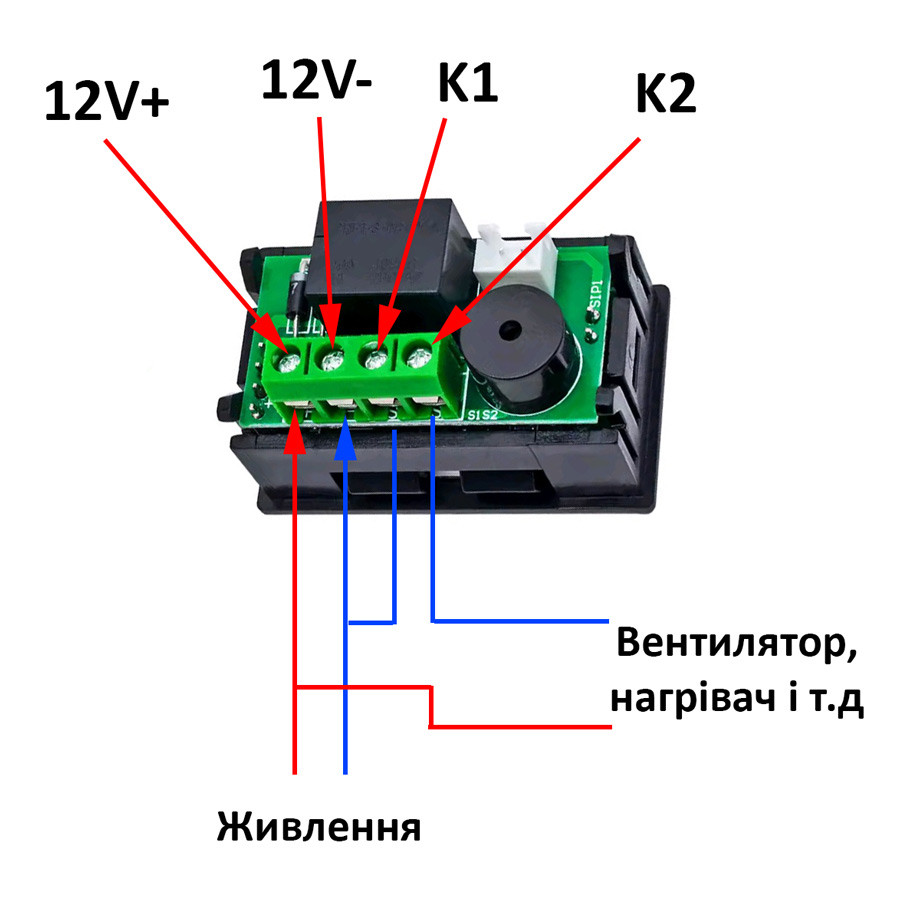

1. Подключите источник питания 12V к клеммам "+12V" (плюс 12V) и "GND" (минус 12V). Это питание самого терморегулятора.
2. Подключите нагрузку к клеммам "К0" и "К1" (подключается в разрыв цепи, т.е. не "+" и "-", а "+" от источника питания к "К0" и "+" идущий от "К1" к управляемому прибору)

Индикация:

LED дисплей отображает следующие значения: "LLL" - датчик не подключен, "HHH" - температура вне диапазона (меньше -50°C или больше 110°C), "—" превышение пределов заданных в параметре P6.

В режиме "охлаждение" реле в модуле выключено, пока температура ниже заданного значения, при достижении заданной температуры реле включится  и останется включенным до снижения температуры на величину заданного гистерезиса.

В режиме "нагрев" модуль работает в обратном порядке.

Настройка терморегулятора:

Короткое нажатие кнопки "set" - установка температуры включения (нижний индикатор), длительное нажатие кнопки "set" - переход в меню настройки.

• Р0 - Выбор режима работы терморегулятора: охлаждение(С) или нагрев (Н);
• Р1 - Гистерезис - это разница между температурой включения и температурой выключения от 0.1° до 30°С (по умолчанию 2°С);
• Р2 - Верхний предел температуры 110°С (по умолчанию 110°С);
• Р3 - Нижний предел температуры -50°С (по умолчанию -50°С);
• Р4 - Калибровка температуры, от -15 до+15°С (по умолчанию 0°С);
• Р5 - Время задержки старта от 0 до 10 мин.(дополнительные настройки в зависимости от условий использования);
• Р6 - Сигнализация превышения заданной температуры (-50-110°С) (по умолчанию выключено);
• Р7 - С (Цельсий) или F (Фарангейт) (по умолчанию Цельсий);
• Р8 - Сброс на заводские настройки;

Сброс параметров в заводские установки:

Для сброса параметров терморегулятора в заводские установки (настройки по умолчанию):

1. Отключите питание;
2. Нажмите и удерживайте кнопки "+" и "-";
3. Подайте питание на терморегулятор;
4. На LED дисплее появится надпись «888», после чего отобразится текущая температура;
