Терморегулятор W3230 12V 10А (-50 - +110°C) программируемый

Данная модель терморегулятора W3230 на 12V. Коммутировать может напряжение с силой тока до 20 Ампер.

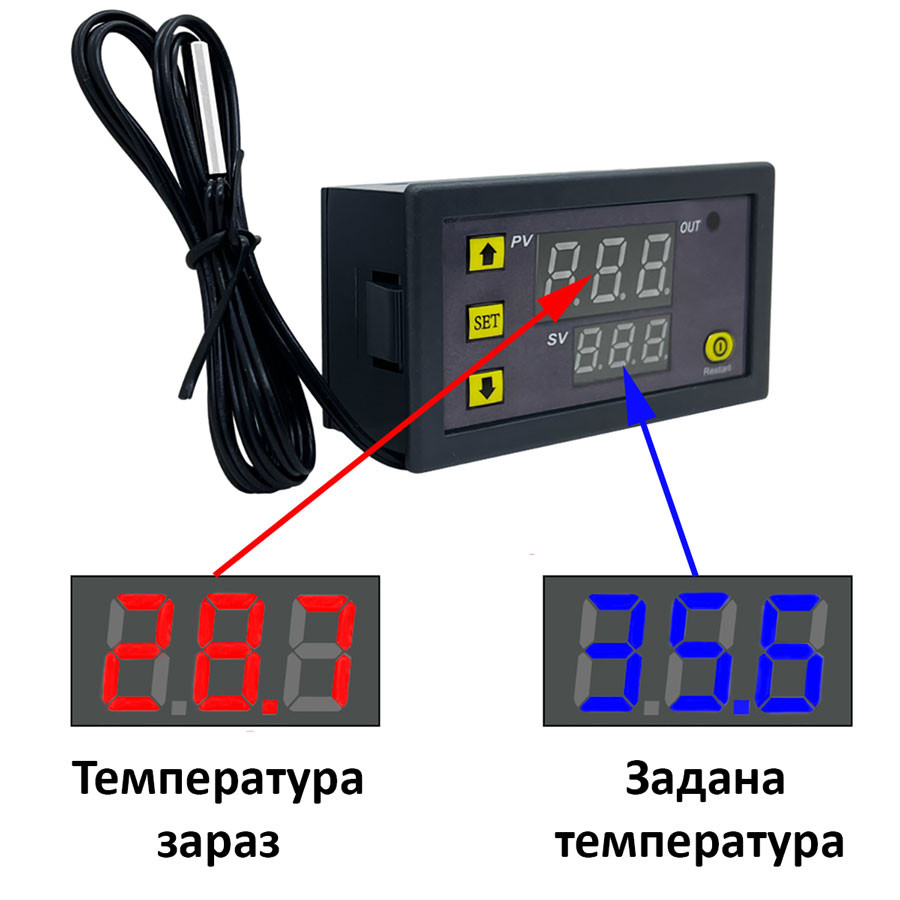

На дисплее отображается текущая измеряемая температура.

Подготовка к работе:

Подключите источник питания напряжением 120 V к клеммам "VCC" и "GND".

Подключите управление нагрузкой через контакты "S0" и "S1" (подключается в разрыв цепи питания управляемого прибора)

После подачи питания на контакты "VCC" и "GND" на дисплее появится текущая температура, которую измерил выносной датчик температуры.

Установка и настройка заданной температуры:

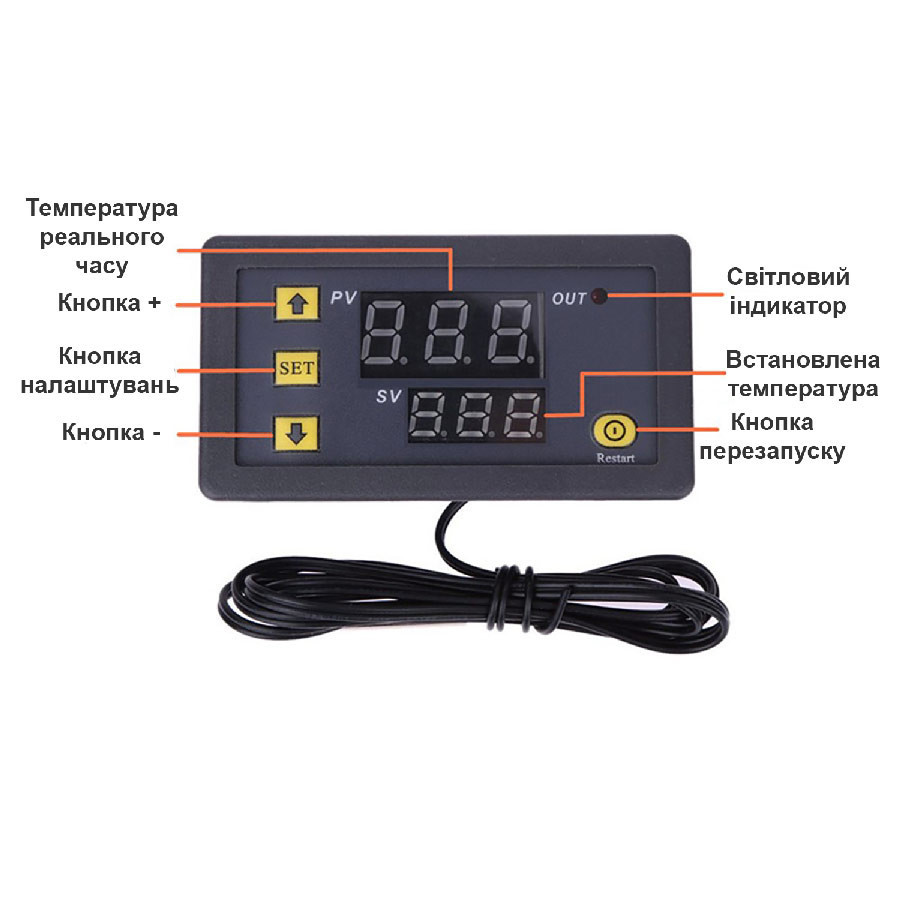

Для установки температуры контроля кратковременно нажмите кнопку "SET", после чего кнопками "+" или "-" установите заданную температуру и еще раз нажмите кнопку "SET". Если не нажать какую либо из кнопок в течение 5 секунд, то настройки сохраняться автоматически.

Настройка программы:

Для входа в режим настройки удерживайте в течение 5 секунд кнопку "SET", затем кнопками "+" или "-" выберите необходимы код параметра меню от Р0 до Р8 (свойства определенного параметра Р приведены в таблице ниже). Далее для настройки параметра нажмите кнопку "SET" и кнопками "+" или "-" измените значение параметра. Чтобы сохранить настройки, нажмите и удерживайте кнопку "SET" или не нажимайте кнопки в течение 5 секунд.

Если LED дисплей отображает следующие значения, то это значит:

• LLL” – датчик температуры не подключен.
• “ННН” – температура вне диапазона (менее -50°С или более 120°С).
• “—” превышение границ заданных в параметре Р6.

Характеристики:

• Рабочее напряжение: 12V DC;
• Максимальная сила тока: 10А;
• Диапазон измерения и программирования температуры: от -50°С до 120°С;
• Точность измерения: 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона;
• Точность управления: 0,1°С;
• Время обновления показаний температуры: 0,5 секунд;
• Датчик: NTC 10К 0.5%, длина кабеля 1м, датчик водонепроницаемый;
• Габаритные размеры: 79*43*26 мм;
• Размер отверстия 73*39 мм;

При больших нагрузках используйте контактор или твердотельное реле большей мощности.

Сброс параметров в заводские установки (настройки по умолчанию):

1. Отключите питание;
2. Нажмите и удерживайте кнопки "+" и "-";
3. Подайте напряжение на терморегулятор.

На дисплее отобразится надпись "888", после чего появится текущая температура.

Комплектация:

• Регулятор температуры;
• Датчик температуры с кабелем;
