Почему моргает светодиодная лента? Причины и решения проблем
Причины моргания LED-ленты
Причин неприятного мерцания несколько. Все они связаны с нарушением нормального электропитания светодиодной ленты напряжением 12 В, 24 В, 220 В. В зависимости от проблемы мигание появляется сразу или в процессе работы. Могут мигать все светодиоды, отдельные группы или один smd-светодиод. Рассмотрим основные причины и признаки их проявления.
Неисправные светодиоды
Разумеется, smd-светодиоды со временем выходят из строя. Для понимания последствий уточним, что светодиоды на ленте группируются в кластеры.
Количество LED в кластере зависит от типа лед-ленты:
- 12 В – 3 штуки;
- 24 В – 6 штук;
- 220 В – 30/60 штук.

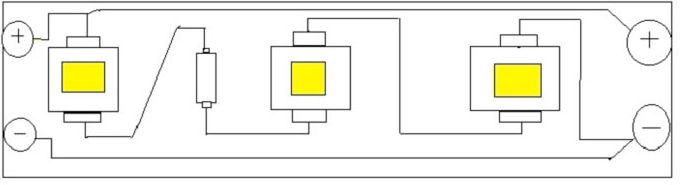

Внутри одного кластерного участка светодиоды соединены последовательно. А сами кластеры – параллельно. Что из этого следует?
При неисправности одного светодиода проблема отражается только на одном кластерном отрезке. То есть, если единичный лед начинает резко изменять яркость свечения, то и остальные led внутри кластера будут вести себя аналогично. На остальной ленте эта неисправность никак не скажется.
Проблема решается заменой неисправного светодиода либо всего кластера в целом.
Блок питания
При выборе блока питания для ленты необходимо учитывать запас мощности 25% к расчетному значению. На блоках AC/DC всегда указано паспортное значение мощности и следует выбирать его по формуле:
P пасп = P нагр + 25%
В этом случае гарантирована стабильная работа нагрузки во всех режимах. Но если мощности блока питания недостаточно, то светодиоды сначала светятся ярко, а затем быстро тускнеют. Далее все повторяется. Перепады интенсивности светового потока визуально воспринимаются как мерцание. Обычно эта проблема выявляется сразу при включении LED-ленты.
Плохая пайка светодиодной ленты

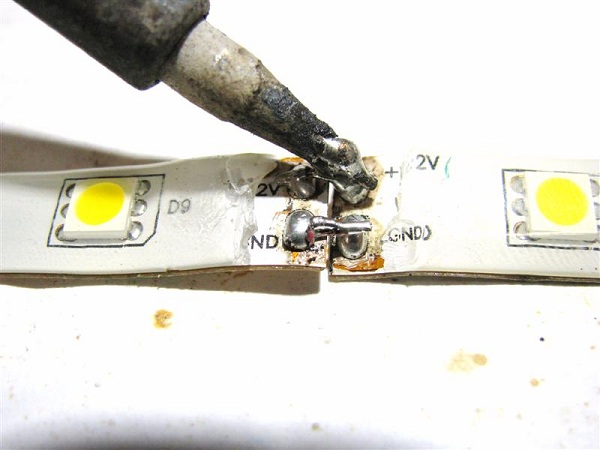

В процессе монтажа и соединения нескольких шлейфов светодиодной ленты, соединения обычно выполняются с помощью пайки. Нередко люди используют активные (кислотные) флюсы, которые постепенно разъедают места соединений.
Если подсветка сначала моргает, а затем весь участок, находящийся после места пайки, перестает работать, то причина заключается в качестве соединения. Одна из распространенных ошибок – использование для пайки активных (кислотных) флюсов. Оставаясь на контактном «пятачке», они начинают разъедать соединения, тем самым размыкая цепь.
Рекомендуем паять только канифолью.
Вследствие воздействия неправильного флюса нарушаются контакты. На них увеличивается падение напряжения, что приводит к изменению режима электропитания smd-светодиодов и, как результат, к перебоям в интенсивности излучаемого света. Что опять же воспринимается как моргание светового потока.
Неустойчивость соединения может быть связана с применением слишком мощного паяльника (более 60 Вт), который просто перегревает контакты.
Площадка с медными «пятачками» отслаивается, и соединение нарушается. Такую проблему очень просто выявить. Если место пайки прижать пальцем, то свет есть, если отпустить – пропадает.
Используйте паяльник на 15 - 25Вт.
Как быть в случае мигания светодиодной ленты после включения? Можно вырезать ленточный кластер с разрушенными контактами и заменить модуль ленты, выполнив при этом качественную пайку.
Проблемы с коннекторами
Зачастую для выполнения соединений выбирают коннекторы вместо пайки. Это простое и эффективное решение для оперативного монтажа. Здесь проблема мигания может быть связана с окислением контактов коннектора. Если в помещении недавно были проведены работы, вызвавшие повышение влажности (была залита стяжка, побелены или покрашены стены) – стоит проверить именно коннекторы, поскольку это может способствовать окислению контактов.
Под действием большого рабочего тока окисленные контакты нагреваются и постепенно выгорают. Что приводит к сильным изменениям тока и, соответственно, к перепадам интенсивности светового потока. Нередко покупаются некачественные коннекторы, создающие нестабильные соединения. Такой выбор опять же способствует быстрому выгоранию контактных точек.
Причины мигания LED-ленты в выключенном состоянии
Если светодиодная лента мигает и в выключенном состоянии, то скорее всего причина заключается в выключателе с подсветкой, который часто используют в системе освещения. Если через них подключен блок питания, то из-за них светятся и светодиодные осветительные приборы, включая лампочки и ленты. Для LED-лент оптимальны бесконтактные и сенсорные выключатели.
Убрать мигание на светодиодной ленте в такой ситуации можно двумя способами: поменять выключатели на обычные или подсоединить блок в щитке напрямую через автомат.
Светодиодная лента мигает не сразу после включения
Еще если светодиодная лента мигает после выключения, но не сразу, а через 1-2 часа, то стоит искать неисправность в диодах. К примеру, один из них перегревается и просто прекращает контакт. Когда лента остыла после выключения, при повторном все вновь начинает гореть, после чего цикл повторяется. Это особенно характерно для мощных LED-лент 220 В, в которых на 1 м приходится не 3-6 диодов, как в изделиях 12-24 В, а до 60 шт. Если выходит из строя один диод, это сказывается на работе всех остальных.
Диммер и контроллер RGB
Диммер используется для регулировки яркости свечения LED-ленты с помощью широтно-импульсной модуляции рабочего тока. При его неисправности возможно хаотичное изменение интенсивности освещения. Чтобы выявить проблему, нужно исключить диммер из цепи, подсоединив ленту напрямую к источнику электропитания. Если ситуация нормализуется, то диммер подлежит замене.
Контроллер RGB предназначен для управлением цветовой палитрой и яркостью многоцветных лед-лент. При появлении мигания необходимо убедиться в исправности этого прибора.
Для этого необходимо убрать RGB-контроллер из системы и подать питание по отдельности на контакт каждого цвета. Если в этом случае LED-лента начинает светиться в штатном режиме, то следует произвести замену контроллера.
Перегрев печатных дорожек и микротрещины
Моргание отдельного кластера светодиодной ленты нередко происходит из-за перегрева печатных дорожек и появления на них микротрещин. Визуально это проявляется как потемнение участка led-ленты. Лучшим выходом будет замена проблемного отрезка.
