Как резать светодиодную ленту: можно ли это делать, в каком месте и как правильно

Для чего нужно резать светодиодную ленту

Светодиодная лента продается в стандартных рулонах определенной длины. Например, 12 вольтовые и 24 вольтовые ленты– по пять метров, а ленты для улицы на 220 В – по пятьдесят или сто метров. На одном погонном метре размещается различное количество светодиодов – от 30 до 240 штук.

Чтобы отрезать светодиодную ленту, достаточно иметь острые ножницы, и знать, в каком месте резать. Ножницы есть у всех, а вот где разрезать знают не все, давайте разбираться.

На рынке существуют низковольтные – 12, 24, 36В и высоковольтные светодиодные ленты – 220В. На первых — есть обозначенные линии, по которым следует осуществлять разрез. Они представлены в виде пунктирных отрезков с нанесенным обозначением – ножницы. Принцип разреза высоковольтной отличается, они не обладают специальной гравировкой.

В любом случае разрез нужно осуществлять  между проводниками, состоящими из меди. Совершая разрез, вы предоставляете каждой части светодиодного ряда пару соединительных контактных площадок.

Для работы вам потребуется:

1. Лента.
2. Канцелярский нож или острые ножницы.

Как отрезать светодиодную ленту 12 Вольт?

Светодиодные ленты, как и другие led приборы, имеют электрическую схему. При этом низковольтная подсветка по конструкции отличается от высоковольтной. Гибкая и эластичная лента 12В состоит из отдельных сегментов. На каждом из них находятся 3 светодиода, обладающих рядом сопротивлений – R1-R3. Убедиться в этом Вы можете, сняв с ленты защитную липкую пленку и приложив ее к свету.

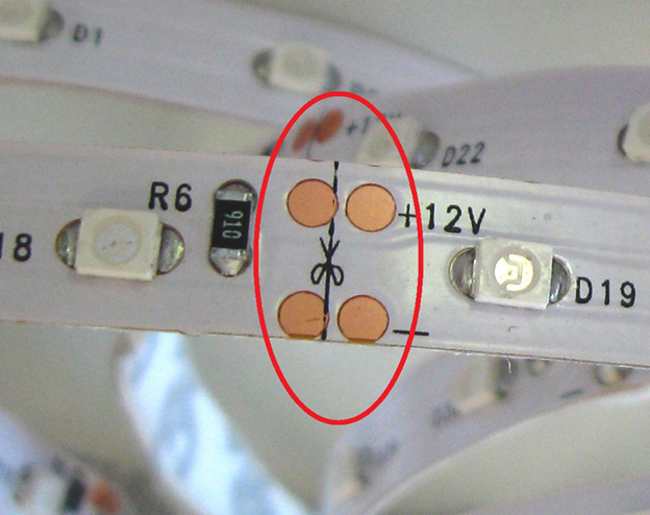

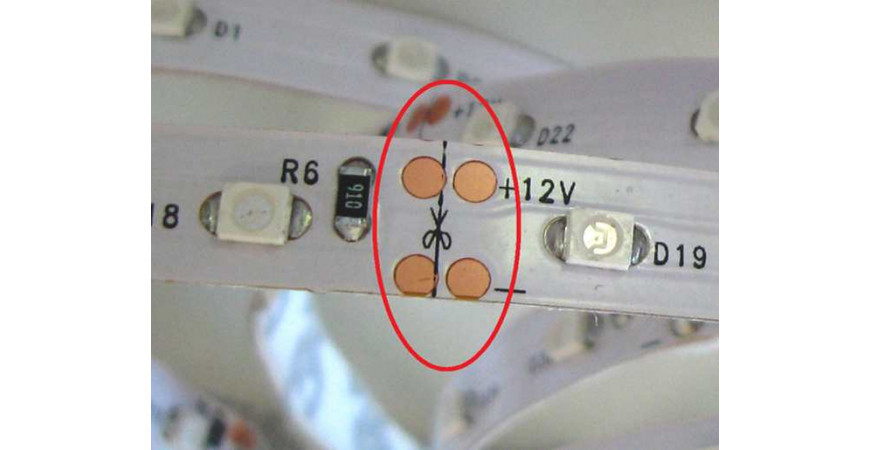

Место для разреза большинство производителей обозначают пунктирными линиями.

Напряжение распределяется между сегментами вдоль подсветки.

Тонкое покрытие дает возможность нарезать ленту на отдельные участки канцелярским ножом или ножницами. При этом шаг отделения отрезков должен составлять 3 светодиода. Если вы его нарушите, часть  подсветки не будет работать.

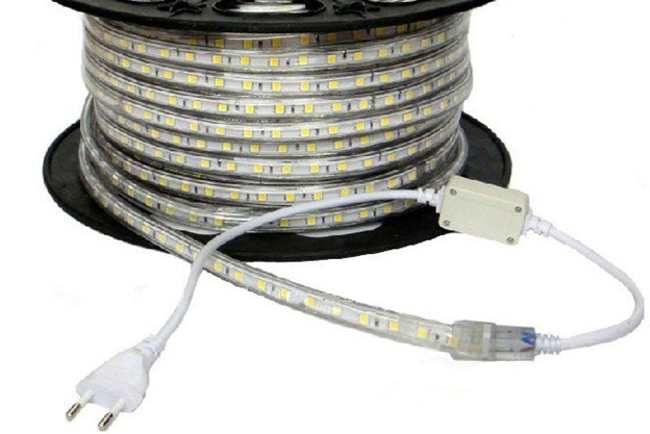

Как резать светодиодную ленту 220 Вольт?

В отличие от низковольтной, лента 220В имеет более жесткую оболочку. Разделять ее на отрезки можно лишь в специально, предназначенных для этого участках. В  несущей плате для разреза производителем предусмотрены разрывы – токопроводящие шины. Их длина может колебаться в приделах 1,5-2 см. Периодичность специальных разрывов в силиконе зависит от производителя и может варьироваться в значениях 0,5-2 метра.

Совершать разрез стоит строго посередине разрыва острыми ножницами.

В результате вы получаете несколько независимых друг от друга источников света. Между двумя шинами может располагаться от 30 до 120 светодиодов.

Если вы совершите разрез не в области разрыва, отделенный участок led-ленты не будет работать, либо произойдет короткое замыкание.

Шаг резки (расстояние между линиями отреза) варьируется в зависимости от варианта электропитания и отличается для различных значений плотности размещения светоизлучающих диодов:

12 В

• 100 мм – 30 шт/м;
• 50 мм – 60 шт/м;
• 25 мм – 120 шт/м;
• 12,5-15 мм – 240 шт/м.

24 В

• 100 мм – 60 шт/м;
• 50 мм – 120 шт/м;
• 25 мм – 240 шт/м.

220 В

• шаг 500-1000 мм.

Таким образом, нормированные расстояния позволяют без проблем подобрать необходимую длину фрагмента ленты и отрезать ее от рулона.

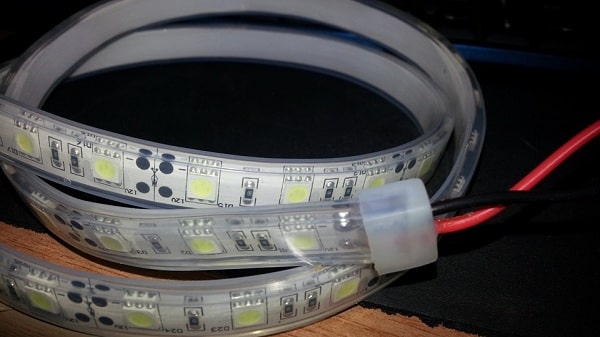

Как резать светодиодную ленту с гидроизоляцией

Особое внимание при резке необходимо уделить лентам с дополнительной защитой от влаги. К ним относят LED-ленты со степенью защиты IP54 и IP67, IP68. Основные правила, как резать светодиодную ленту в силиконе:

• Покрытую силиконом. Технология ничем не отличается от резки обычной светодиодной ленты, поскольку силикон достаточно плотно прилегает в поверхности гибкой платы. Здесь важнее обратить внимание на последующую изоляцию контактных площадок, чтобы они были надежно защищены от попадания влаги.

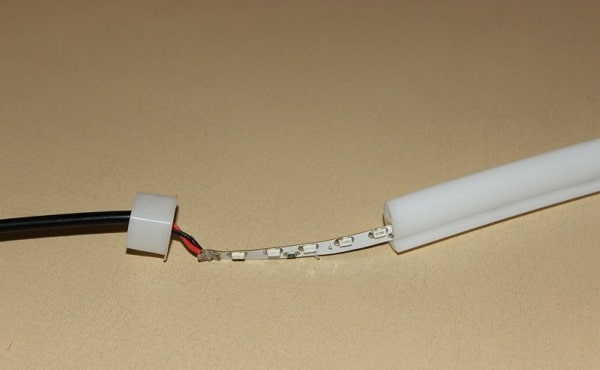

• В силиконовой трубке. При резке ножницами изделие может не поддаваться. Материал начинает неравномерно растягиваться, формируя различные дефекты. Поэтому силиконовую трубку лучше разрезать канцелярским ножом, а саму ленту, как обычно, ножницами.

Как соединить разрезанную светодиодную ленту?

Если у вас имеются два отрезка, вы можете соединить между собой без особых усилий. Существует два способа сращивания led подсветки:

1. Пайка.
2. Применения led-коннектора.

Более подробной о соединении коннекторами светодиодной ленты написано в этой статье.

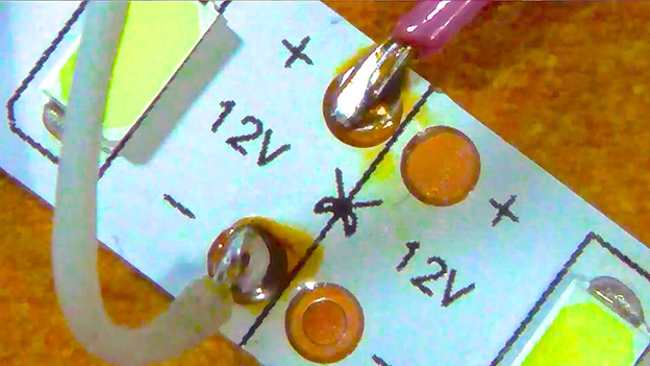

В случае пайки соединить отдельные отрезки между собой можно через дополнительные провода, либо спаяв непосредственно контактные площадки каждого из отрезков. Рассмотрим беспроводной способ сращивания.

Прежде чем наносить канифоль на контакты, следует убедиться в том, что они не окислились.

Наносить канифоль можно на контактные площадки, которые не были окислены. При этом обработке должна поддаваться как площадка, на которой расположены светодиоды, так и поверхность под защитной пленкой, нанесенную на обратную сторону ленты. Для качественного сращивания отрезков толщина припоя должна составлять не менее 3 мм на каждом отрезке подсветки.

Суммарная длина сращенной ленты не должна превышать 5 метров.

Метод пайки дешевле и обеспечивает более надежное соединение. Коннекторы же проще в использовании. Выбирать конкретный способ необходимо в зависимости от собственных предпочтений и навыков работы со светодиодной лентой.
