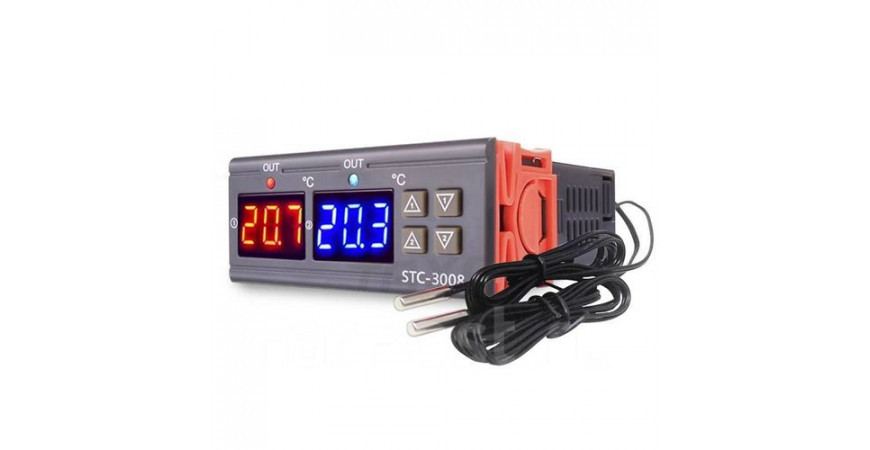

STC-3008 двухканальный контроллер температуры

STC-3008 описание на русском языке

STC-3008 электронный регулятор температуры является готовым устройством с двумя реле, датчиками и дисплеями, по одному на охлаждение и обогрев, то есть можно выставить два температурных режима срабатывания. Одним из преимуществ термостата является простота подключения, наличие калибровки и программирование температуры срабатывания, получаемой с датчика. Термореле может применяться в водонагревателях, морозильных камерах, холодильниках, аквариумах, инкубаторах, брудерах, самогонных аппаратах, серверных шкафах и т.д.

STC-3008 инструкция на русском языке:

Два дисплея отображают режимы работы: один нагрев, другой охлаждение. В режиме ожидания дисплеи показывают температуру окружающей среды. Вход в режим настроей производится удержанием одной из четырех кнопок.

• Нажмите и удерживайте кнопку "Вверх-1" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры запуска первого реле (по умолчанию 25 °C).
• Нажмите и удерживайте кнопку "Вниз-1" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры остановки первого реле (по умолчанию 40 °C).
• Нажмите и удерживайте кнопку "Вверх-2" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры запуска второго реле (по умолчанию 25 °C).
• Нажмите и удерживайте кнопку "Вниз-2" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры остановки второго реле (по умолчанию 40 °C).
• Световая индикация над дисплеями говорит о том, что подключенное к терморегулятору устройство включено.
• Для перехода в режим калибровки первого датчика нажмите и удерживайте одновременно в течение 3 секунд кнопки "Вверх-1" и "Вниз-1".
• Для перехода в режим калибровки первого датчика нажмите и удерживайте одновременно в течение 3 секунд кнопки "Вверх-2" и "Вниз-2".
• Для полного сброса контроллера нажмите и удерживайте одновременно в течение 3 секунд кнопки "Вниз-1" и "Вниз-2".

Описание кодировок:

P0 и P1 - задержка старта от 0 до 60 минут

P2 - оповещение о высокой температуре до +120 °C

P3 - оповещение о низкой температуре до -55 °C

Сам терморегулятор имеет конструкцию, удобную для встраивания в корпус, при этом передняя панель прибора расположена снаружи и доступна для контроля отображаемой температуры и управления.

Схема подключения STC-3008:

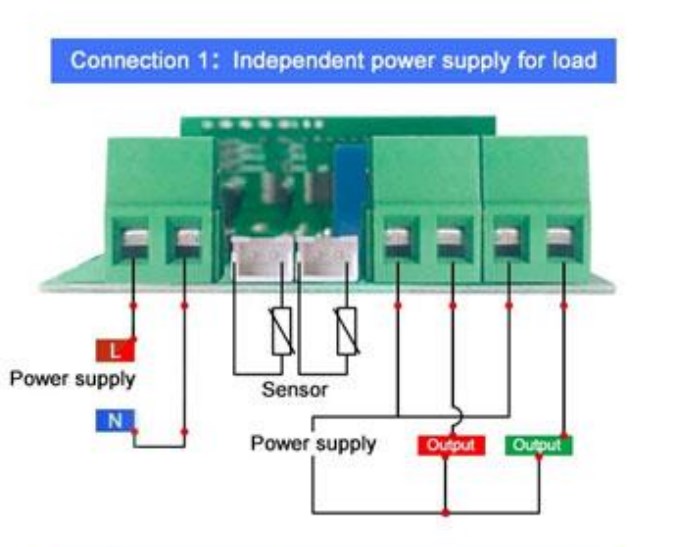

Независимый источник питания для нагрузки:

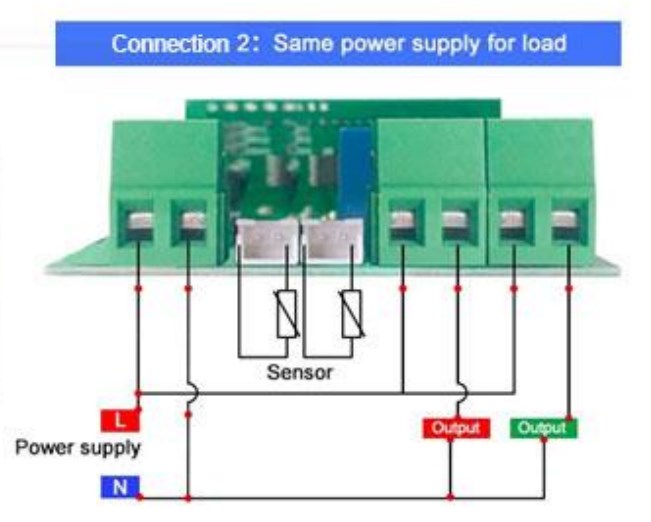

Тот же источник питания для нагрузки:
