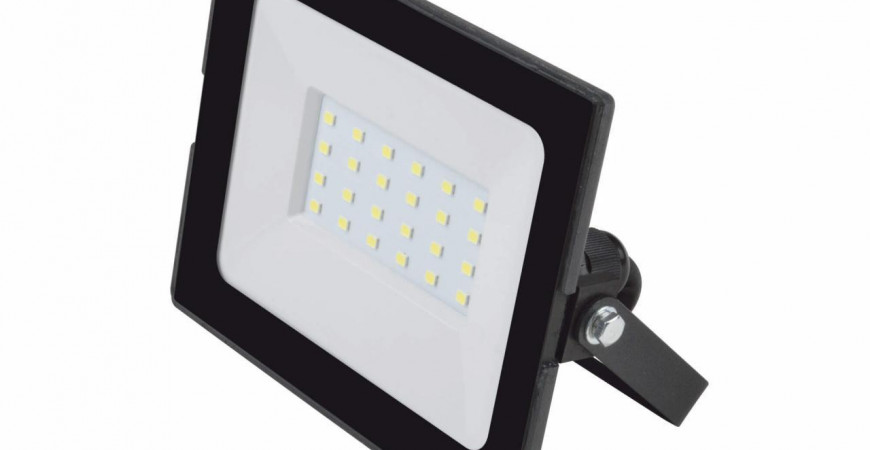

Комплектущие для ремонта светодиодных прожекторов

В один момент перестал светить светодиодный 10 ваттный прожектор. В процессе разборки и тестирования стало понятно, что причиной являлся сгоревший драйвер питания светодиода и сам светодиод.

Ремонтировать драйвер не стали, по причине что он основательно залит компаундом — до элементов добираться сложно и без повреждений элементов разбирать как минимум очень долго и нецелесообразно.

Для ремонта сгоревшего прожектора мы взяли COB светодиод теплого белого цвета и источник тока (драйвер) для 10 ваттного прожектора.

Необходимые инструменты для ремонта прожектора:

• Паяльник
• Отвертка
• Термоусадка

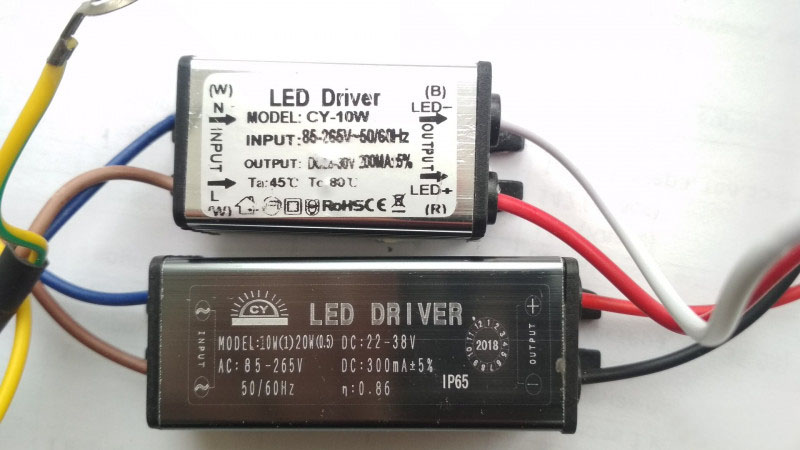

Начнем с драйвера. Он гораздо тяжелее и крупнее сгоревшего. Оболочка как и у сгоревшего драйвера - алюминиевая обойма. Единственный минус - это металл винтовой клеммы для заземления мог быть и потолще.

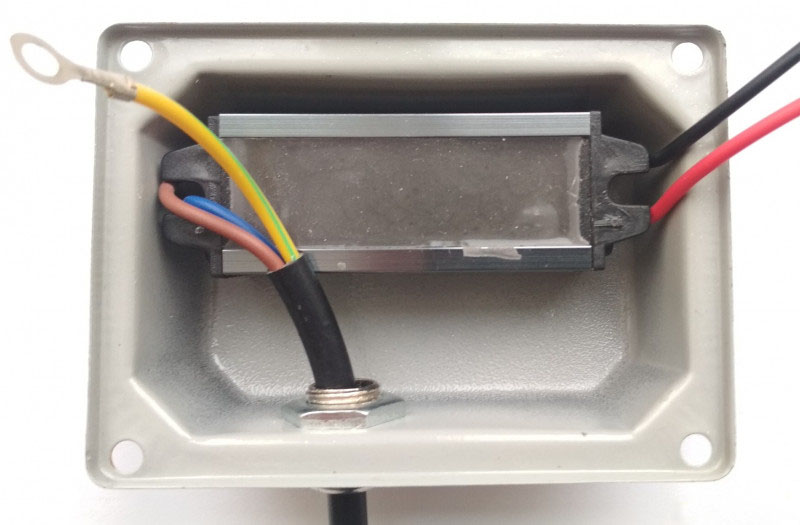

Старый драйвер был приклеен герметиком, нанесенным на его нижнюю часть. Новый драйвер закреплен на месте прежнего при помощи двухстороннего скотча 3M, наклеенного на алюминиевую обойму, то есть перевернут по сравнению с прошлым размещением.

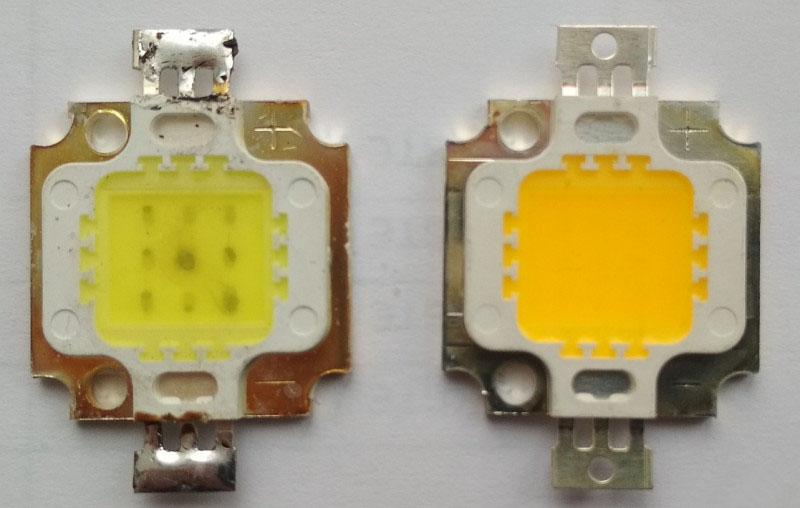

Из ощутимых отличий нового светодиода от сгоревшего — наличие выбитой на корпусе даты изготовления и желтая заливка.

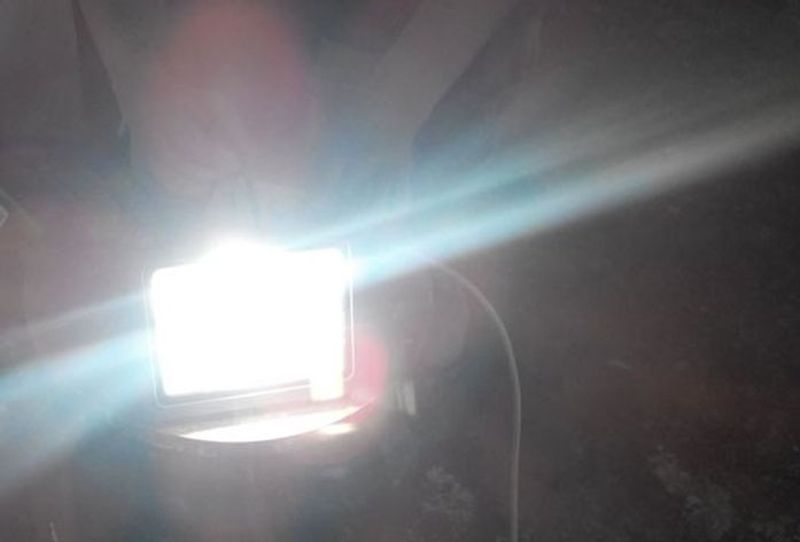

Произвели несложную замену драйвера и светодиода и прожектор «ожил».

Суточный прогон прожектора показал, что и драйвер и прикрученный к радиатору светодиод практически не нагреваются. Замеры температуры показали нагрев до 40 градусов.

Хотя для прожектора и не слишком важно кол-во пульсаций — на вид с этим все нормально. На видео на смартфоне не наблюдается заметных мерцаний.
