Расчет сечения кабеля по мощности и длине

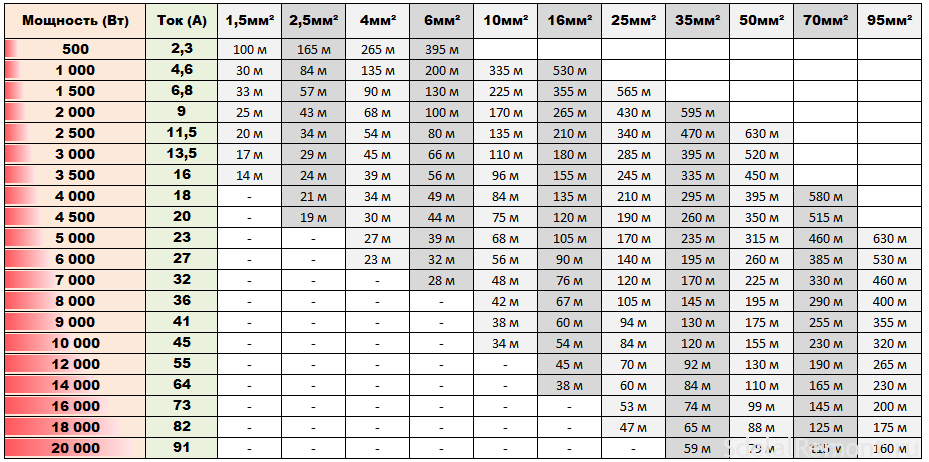

Таблица по подбору сечения провода в зависимости от мощности (Вт) и длины

Как сделать самостоятельно расчет сечения кабеля по длине?

Для получения данных о сечении жилы кабеля нужны следующие параметры:

• Полный ток нагрузки в ватах или амперах (суммарная мощность электроприборов или сила тока потребителей);
• Номинальное напряжение сети;
• Длину кабеля от источника к нагрузке;
• Материал жилы кабеля;

В бытовых условиях такие данные необходимы при изготовлении удлинителей на большое расстояние. Однако, даже при точно полученных результатах нужно оставлять в запасе 10-15 см на коммутацию проводов и подключение (с помощью сварки, пайки или обжима).

В промышленности формула расчета сечения кабеля по мощности и длине применяется на этапе проектировки сетей. Важно точно определиться с такими данными, если кабель будет иметь дополнительные и значительные нагрузки.

Первый шаг. Сначала определяется номинальная сила тока в цепи:

I = P/U·cosφ, где

• I – сила тока, (А);
• P – мощность, (Вт);
• U – напряжение в сети, (В);
• cos ϕ – коэффициент мощности (характеризует потери мощности), по умолчанию равен 0.92.

Второй шаг. Затем рассчитываются сопротивление проводника:

R = dU / I, где

• dU – потери напряжения, не более 5% (0.05);
• I – сила тока.

Третий шаг. Выполняется расчет сечения токопроводящей жилы по формуле:

S = ρ × L/R, где

• ρ – удельное сопротивление металла, медь (0.0175), алюминий (0.028);
• L – длина проводника;
• R – сопротивление проводника.

Используя такую расчетную формулу можно найти правильную длину проводки, а показатели сечения кабеля можно получить с помощью онлайн-калькулятора, или же вручную.
