Цифровий контролер температури STC-1000. Інструкція з експлуатації

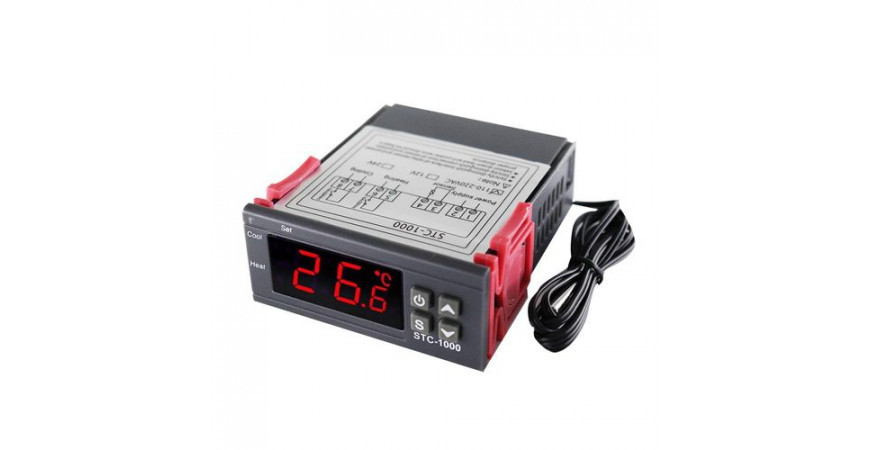

Цифровий контролер температури STC-1000

Інструкція з експлуатації

Відмінні особливості:

• Терморегулятор може використовуватися для нагрівання та охолодження;
• Різниця температури включення та вимикання навантаження (гістерезис), що настроюється;
• Є цифрове калібрування датчика температури;
• Регульований час включення-вимкнення охолодження;
• Звуковий сигнал тривоги, коли температура виходить за встановлену межу або коли помилка датчика;
• Висока точність та стабільність роботи;
• Великий та яскравий індикатор;

Розміри пристрою:

• Розмір передньої панелі: 75(д) × 34.5(ш) мм
• Монтажний (посадковий) розмір: 71(д) × 29(ш) мм
• Габарити пристрою: 75(д) × 34.5(ш) × 85(в) мм
• Довжина проводу датчика: 2м (включаючи зонд)

Технічні характеристики:

• Діапазон вимірювання температури: від -50℃ до 99℃
• Роздільна здатність вимірювання вимірювання: 0.1℃
• Точність: ±1℃ (℃ -50～70℃)
• Можливість калібрування температури
• Електроживлення: 220±10%，50/60Гц
• Споживана потужність: не більше 3Вт
• Датчик: NTC-датчик

Абревіатура NTC розшифровується як Negative Temperature Coefficient, що у перекладі означає негативний температурний коефіцієнт. При підвищенні температури датчика опір зменшується, а при зниженні температури опір зростає.

• Потужність контактів реле: охолодження (10А/250В); нагрівання (10А/250В)
• Температура навколишнього середовища: 0℃～60℃
• Температура зберігання: -30℃～75℃
• Відносна вологість: 20~85% (без конденсату)

Панель управління

Дисплей: тризначний світлодіодний з індикацією:

• - при негативній температурі
• Нагрів (heat)
• Охолодження (cool)

Клавіші:

"S" - клавіша вибору;

клавіша ввімкнення/вимкнення:

«▲» – клавіша навігації вгору;

"▼" - клавіша навігації вниз.

Опис світлових індикаторів:

Опис клавішного керування:

1. Короткочасно натисніть клавішу «▲» один раз, буде показано задане значення температури; Короткочасно натисніть клавішу «▼» один раз, відобразяться наступні інші значення.
2. Як налаштувати параметр: Натисніть і утримуйте клавішу «S» щонайменше 3 секунди, щоб увійти в режим зміни параметрів, на екрані з'явиться перший код меню «F1», при цьому індикатор «Set» засвітиться. Натисніть клавішу «▲» або «▼», щоб вибрати потрібний параметр для налаштування, натисніть клавішу «S» для відображення поточного значення, вибраного параметра. Одночасно натисніть та утримуйте клавіші «S» та «▲» або «▼» для швидкого вибору та регулювання поточного значення параметра. Після закінчення налаштування, швидко натисніть і відпустіть клавішу живлення/вимикання для збереження змін і повернення в режим відображення поточного значення температури. Якщо не натискати жодних кнопок протягом 10 секунд, система не збереже зміни і повернеться в режим відображення поточного значення температури.
3. Відновлення системних даних: При стрибках / просіданнях напруги в мережі, система перевірить себе, у разі помилки на дисплеї висвітиться «Er». Будь ласка, натисніть будь-яку клавішу, щоб відновити значення за замовчуванням і ввести звичайний режим роботи. У таких ситуаціях рекомендується проводити скидання значень параметрів.

Інструкція з експлуатації:

Щоб вимкнути контролер під час роботи контролера, натисніть і утримуйте клавішу живлення близько 3 секунд. Щоб увімкнути контролер, натисніть і утримуйте клавішу живлення близько 1 секунди.

Під час роботи на дисплеї відображається поточне значення температури. Також контролер може перемикати режим роботи між нагріванням і охолодженням.

Контролер починає охолодження (загоряється індикатор Cool і холодильне реле зімкнуто), коли значення температури, що вимірюється, не менше встановленого значення температури плюс значення різниці (гістерезис). Якщо індикатор Cool блимає, це означає, що в даний момент діє захисна затримка повторного запуску компресора холодильного обладнання. Коли значення вимірюваної температури не більше встановленого значення температури, індикатор Cool увімкнено, а холодильне реле розімкнене.

Система починає нагрівання (загоряється індикатор Heat і нагрівальне реле зімкнуто), коли значення вимірюваної температури не більше встановленого значення температури мінус значення різниці (гістерезис). Коли значення вимірюваної температури не менше встановленого значення температури, індикатор Heat вимкнений, а нагрівальне реле розімкнене.

Опис помилок:

Сигнал тривоги у разі помилки датчика: Контролер активує режим помилки датчика, коли датчик має неізольоване підключення або коротке замикання. У такому випадку всі працюючі процеси вимикаються, система включає зумер сирени і на дисплеї з'явиться «ЕЕ». Натисніть будь-яку клавішу, щоб вимкнути звук сирени. Система повернеться до робочого режиму, коли помилки будуть усунені.

Сигнал тривоги при перевищенні межі значення вимірюваної температури: Контролер активує аварійний режим, якщо значення вимірюваної температури перевищить граничне значення. При цьому всі працюючі процеси вимикаються, система включає зумер сирени і на дисплеї відобразиться «НН». Натисніть будь-яку клавішу, щоб вимкнути звук сирени. Система повернеться до звичайного режиму роботи, коли значення температури відновиться до нормального значення.

Правила безпеки:

Увага:

• Строго дотримуйтесь полярності при підключенні датчика, проводів живлення, комутації реле;
• Забороняється з'єднувати клеми дротів без відключення живлення;
• Обмежте використання контролера у місцях підвищеної вологості, температури, сильного електромагнітного поля;
• Параметри блока живлення повинні відповідати значенням, вказаним в інструкції;
• Щоб уникнути перешкод, проводи датчика та живлення контролера повинні розташовуватися на відстані.

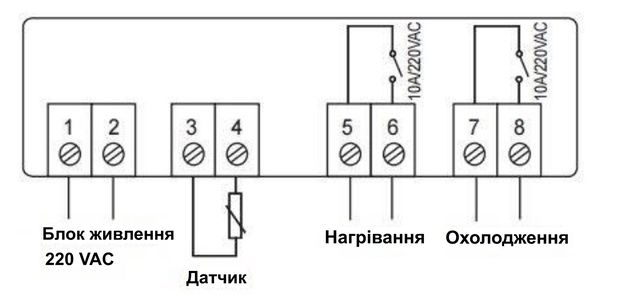

Схема підключення:
