Регулятор швидкості обертання вентилятора за температурою

Силові елементи безперебійників та інших джерел живлення, підсилювачів потужності, які потребують охолодження, далеко не завжди працюють на повну потужність. А так як для їхнього охолодження використовується вентилятор, він буде створювати зайвий шум, даремно обдмухуючи і без того не гарячий радіатор. Саме в цій статті поговоримо про роботу вентилятора від 12В у зв'язці з контролером регулювання обертів вентилятора. Даний контролер дозволить мінімізувати шум, змінюючи швидкість обертання лопатей кулера, ґрунтуючись на температурі нагріву радіатора. Для конструкції будемо використовувати корпус блоку живлення.

Саме цей контролер здатний регулювати швидкість обертання трьох пінового вентилятора. Також працює з 2-піновими. Також є контролери і для 4-х пінових вентиляторів. Регулювання відбувається за температури зовнішнього термодатчика. Усі пороги регулювання можна налаштовувати:

1. При включенні вентилятор запускається на мінімальному заданому рівні. При цьому спалахує світлодіод №2. Заводський параметр складає близько 20% потужності.
2. При перевищенні заданої мінімальної температури подальше підвищення температури веде до пропорційного підвищення обертів кулера.
3. При перевищенні температури вище заданої межі – вентилятор обертається на 100%.

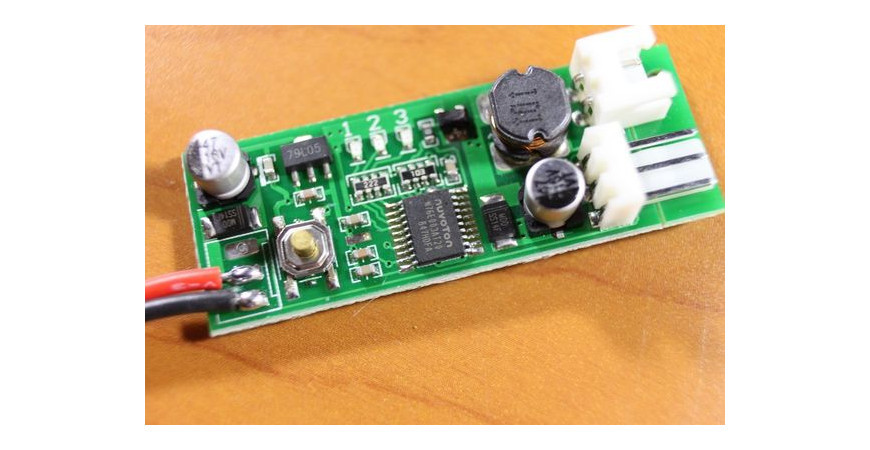

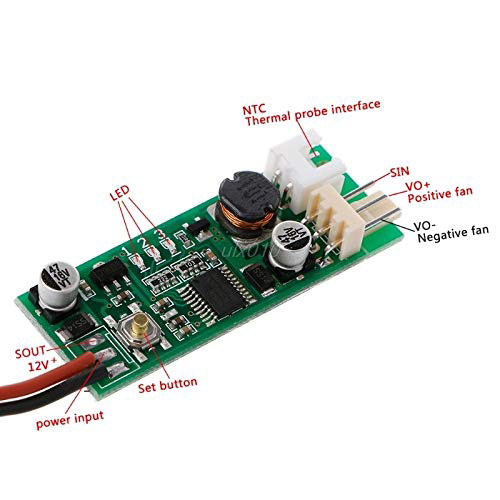

На платі є три світлодіоди, які показують роботу та вибрані налаштування. А також – одна кнопка, яка керує всіма налаштуваннями.

Довжина кабелю датчика температури невелика, тому монтувати плату потрібно поряд із місцем вимірювання показань. Сам датчик розміром близько 5 мм за рахунок цього має мінімальну теплову інертність.
Для підключення вентилятора в плату впаяно стандартний 3-піновий роз'єм. Експериментально перевірено, що 2-пінові вентилятори також працюватимуть і регулюватимуться.

Контролер має три налаштування швидкості та температур, а також налаштування трьох режимів:

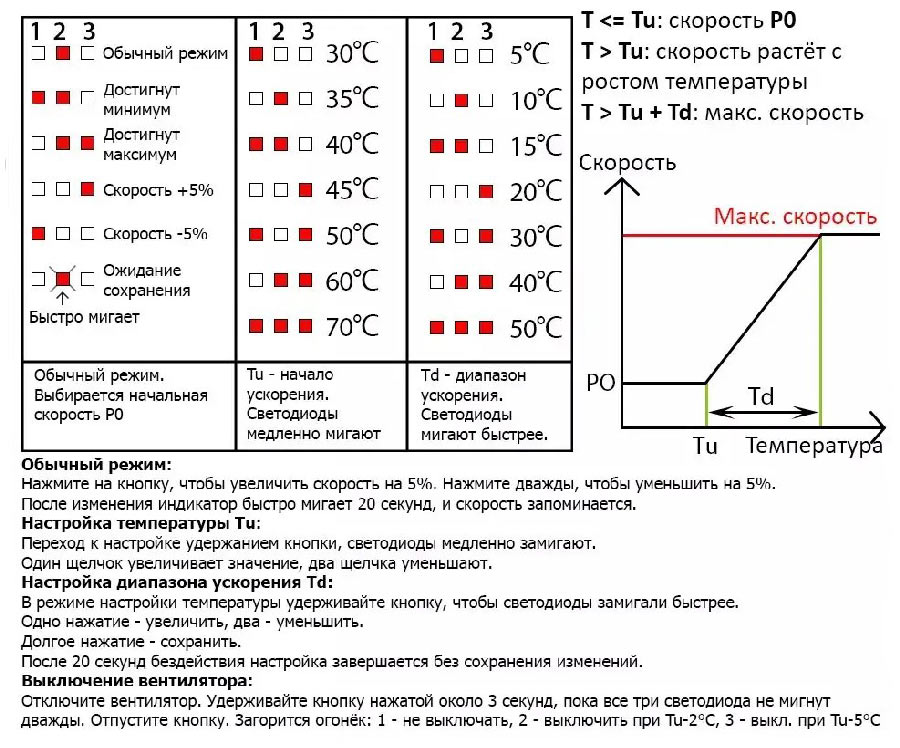

1. Налаштування «холодних» обертів. Під час нормальної роботи після включення, коли горить світлодіод №2: одноразове натискання на кнопку збільшує швидкість на 5%. Подвійне натискання зменшує на 5%. При натисканні спалахують відповідно 3 (для збільшення) або 1-й (для зменшення) світлодіоди. При досягненні крайніх значень регулювання – відповідний діод залишається горіти. Також, після будь-якого натискання, 2-й починає блимати, повідомляючи, що значення було змінено. Після закінчення налаштування світлодіод №2 починає блимати і через 20 секунд значення зберігається. Можна не чекати цього часу, а довго натиснути на кнопку. Мінімальні обороти, з яких запускається вентилятор позначений на графіку PO.
2. Друге налаштування: стартова температура, з якої починається регулювання обертів вентилятора (на графіку це Tu). Згідно з графіком межі регулювання від 30 до 70 градусів. Для переходу до налаштувань потрібно під час нормальної роботи натиснути кнопку на 3 сек. Почне блимати світлодіод показує поточну установку Tu (друга колонка у таблиці). Дії аналогічні з попереднім налаштуванням: одне натискання збільшує параметр, два зменшує. У цьому налаштуванні найголовніше це після закінчення налаштування необхідно довго натиснути кнопку для запам'ятовування значення. Інакше за 20 секунд воно скинеться.
3. Третє налаштування: дельта температури, після досягнення якої увімкнеться максимальні оберти вентилятора. Тобто це інтервал від нижньої до верхньої температури (на графіку це Td). Наприклад, якщо стартова температура була 40 градусів. а дельта 10, то за 50 градусів вентилятор працюватиме на максимальних оборотах. У цей параметр контролер переходить відразу після збереження значень Tu. Світлодіод починає блимати вдвічі швидше. Відображають поточні параметри (таблиця – колонка 3). Зміна значень аналогічно попереднім – одне та дворазовим натисканням. Також необхідно зберегти налаштування довгим натисканням кнопки.

Нагадування – налаштування PO зберігається автоматично через 20 сек. А ось Tu та Td – вимагають збереження довгим натисканням кнопки.

Це важливо: зверніть увагу на позитивну і негативну полярність! Якщо полярність переплутана, то модуль згорить!
