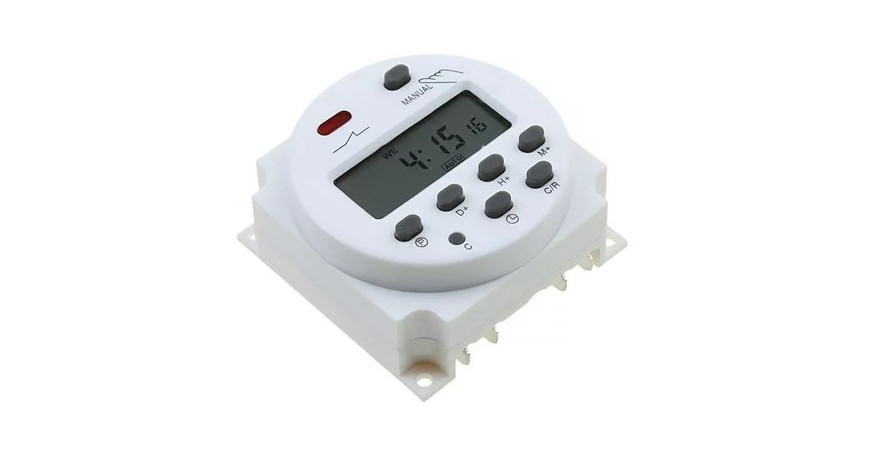

Таймер-реле Cn101A. Схема підключення.

Реле-таймер (часовий реле) дозволяє включити та відключити навантаження у вказаний час. Таймер може бути використаний для включення та відключення вуличного або внутрішнього освітлення (контроль світла), електричних нагрівальних пристроїв, контролю технологічних процесів, різних побутових приладів (акваріумів, іонізаторів та зволожувачів повітря), сільськогосподарської інженерії (механізми годування та виробництва тварин) , управління виробничими процесами, управління рекламними знаками, інформаційними сторонами (рекламні щити тощо) та в інших випадках, коли управління потрібно в поточний час доби, дні тижня або циклічне управління.

Є версії з джерелом живлення 12 В, 24 В, 110 В та 220 В.

За дизайном та налаштуваннями таймер схожий на таймер-розетки. До двох контактів підключається живлення, два контакти замикаються реле. Є моделі на рейку DIN.

Щоб розблокувати клавіатуру, потрібно п’ять разів натиснути кнопку C/R.

Спочатку потрібно налаштувати час (натисніть кнопку годинника одночасно та кнопка налаштувань D+, H+, M+).

Для цього натисніть і утримуйте кнопку з позначенням годинника. Натиснувши кнопку D+, виберіть поточний день тижня. Потім "H+" (годинник) та "M+" (хвилини) встановіть поточний час кнопками.

Кнопка P запускає режим налаштувань таймерів. Ви можете встановити 16 разів і 16 часових відключень. Існує п'ятнадцять варіантів, що вказують на дні тижня:

• всі дні
• будь -який із семи днів
• понеділок середа п'ятниця
• вівторок четвер субота
• субота неділя
• понеділок вівторок середа
• четвер п'ятниця субота
• Понеділок-звіт-менедій-п'ята
• Понеділок-реппубліка з навколишнього середовища п'ята п’ятниця-снубт.

Після натискання кнопки "P" на екрані з’явиться напис  1 ON. Це означає налаштування часу увімкнення першої програми. "Кнопка D+Tune, коли програма дійсна, і кнопки" H+"та" M+". Потім знову натисніть кнопку "P" ще раз. Після натискання на екран з’явиться напис 1Off. Ми перейшли до закриття першої програми.

Аналогічно налаштовуємо час вимкнення програми. При наступному натисканні на кнопку «P» ми побачимо на дисплеї напис 2 ON. Так буде продовжуватися до 17 програми, а потім можна вийти з режиму програмування. За потреби налаштовуємо потрібні програми. Для швидкого виходу з режиму програмування потрібно натиснути кнопку з годинником. Щоб видалити окрему програму, потрібно зайти в режим програмування, вибрати програму і натиснути кнопку "C/R".

Кнопка ручного керування навантаженням ("Manual") дозволяє вибрати один із чотирьох режимів:

• увімкнути основний режим таймера – авто. На дисплеї відображається auto. Таймер виконує програми.
• вручну замкнути реле. При замкнутому реле спалахує червоний індикатор, і на дисплеї горить лампочка, що світиться.
• розімкнути реле. На дисплеї видно перекреслену лампочку та індикатор не світиться.

Таймер оснащений акумулятором, що дозволяє його годинникам працювати до 60 днів без зовнішнього живлення (реле та індикатор без зовнішнього живлення не працюють).

На корпусі вказано максимальний струм і напруга комутації 16A 250VAC, але більше 5 ампер комутувати цим таймером не варто.

Схема подключения нагрузки 220В к реле времени cn101a.
