Нормально розімкнені та замкнуті контакти. NC, NO, COM, що це?

В галузі електротехніки ми часто стикаємося з реле. Контакти реле мають свої позначення. Найбільш поширені - це NC, NO та COM. Ці абревіатури вказують на тип та функціональне призначення контактів у реле. Важливо розуміти значення кожного з цих позначень, адже це відіграє головну роль у правильному підключенні та використанні реле у схемі.

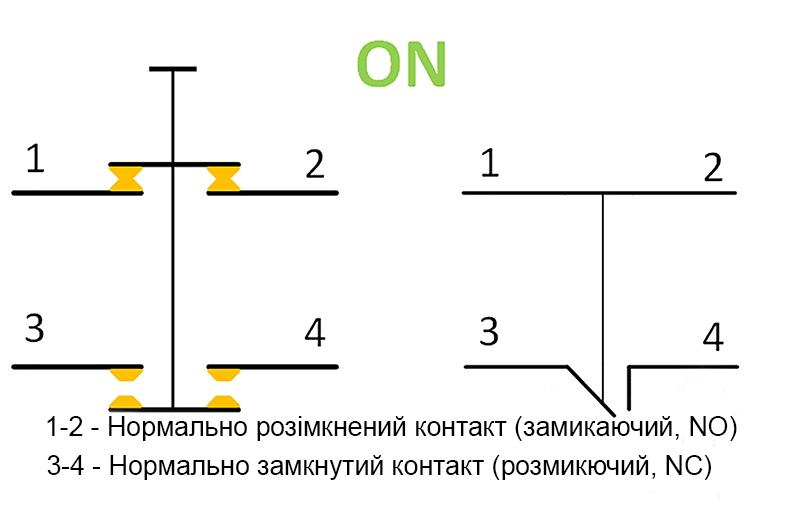

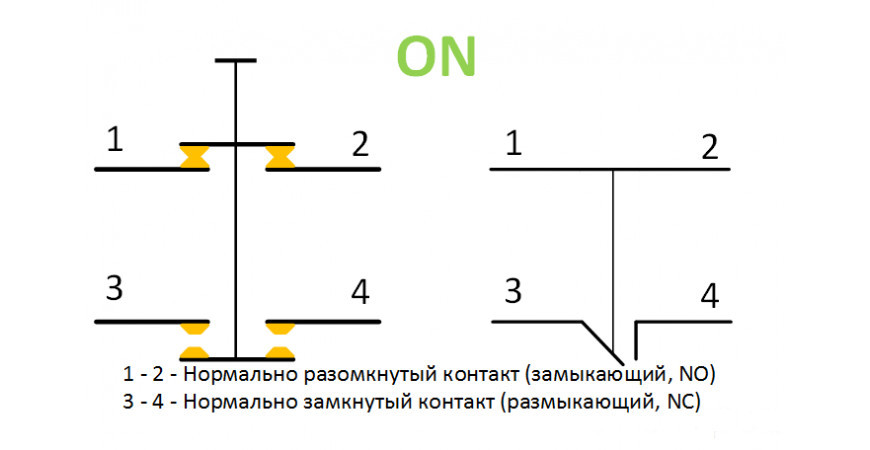

Нормально розімкнений контакт "NO" (Normaly Open або нормально відкритий (розімкнутий)) – При активації реле NO контакт закривається та утворює шлях для електричного струму. Таким чином, при активації реле, електричний ланцюг через NO контакт буде замкнутий. У робочому стані нормально розімкнений контакт замкнутий, відповідно, у неробочому – розімкнуто.

NO – контакти застосовують для сигналізації, наприклад при включенні контактора він спрацьовує та подає напругу на сигнальну лампу, або керуючий сигнал на контролер/станцію управління.

Нормально замкнутий контакт "NC" (Normaly Closed або нормально закритий (замкнений)) – це означає, що контакти замкнуті, коли реле знеструмлено. За аналогією з нормально розімкненим, але повністю протилежне значення. У робочому стані контакти розімкнуті, а неробочому, навпаки – замкнуті.

NC – контакти використовуються здебільшого у блокувальних ланцюгах. Але крім блокувальних ланцюгів вони можуть бути використані для підключення джерела автономного живлення або аварійної сигналізації.

COM (COM = Common, тобто загальний) - це рухомий контакт перемикача. Цей контакт є спільним для NC та NO контактів. У стані спокою COM контакт з'єднаний з NC контактом, утворюючи замкнутий електричний ланцюг. При активації реле COM контакт з'єднується з NO контактом, розриваючи ланцюг через NC контакт.
