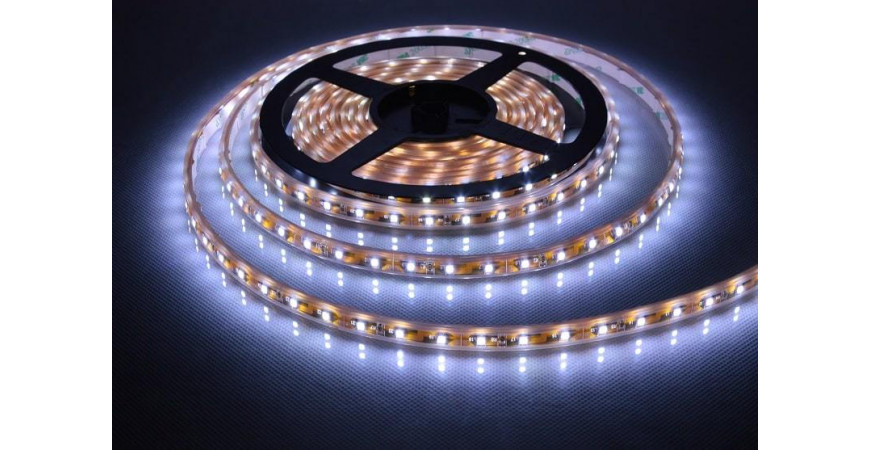

Чому моргає світлодіодна стрічка? Причини та вирішення проблем
Причини моргання LED-стрічки
Причин неприємного мерехтіння кілька. Всі вони пов'язані з порушенням нормального електроживлення світлодіодної стрічки напругою 12, 24, 220 В. Залежно від проблеми миготіння з'являється відразу або в процесі роботи. Можуть блимати всі світлодіоди, окремі групи або один smd-світлодіод. Розглянемо основні причини та ознаки їх прояву.
Несправні світлодіоди
Зрозуміло, smd-світлодіоди згодом виходять з ладу. Для розуміння наслідків уточнимо, що світлодіоди на стрічці групуються в кластери.
Кількість LED в кластері залежить від типу лід-стрічки:
- 12 В – 3 штуки;
- 24 В – 6 штук;
- 220 В – 30/60 штук.
Усередині однієї кластерної ділянки світлодіоди з'єднані послідовно. А самі кластери – паралельно. Що з цього випливає?
При несправності одного світлодіода проблема відбивається лише одному кластерному відрізку. Тобто, якщо одиничний led починає різко змінювати яскравість світіння, то й інші led усередині кластера поводитимуться аналогічно. На решті стрічки ця несправність ніяк не позначиться.
Проблема вирішується заміною несправного світлодіода чи всього кластера загалом.
Блок живлення
При виборі блоку живлення стрічки необхідно враховувати запас потужності 25% до розрахункового значення. На блоках AC/DC завжди зазначено паспортне значення потужності та слід вибирати його за формулою:
P пасп = P нагр + 25%
У цьому випадку гарантовано стабільну роботу навантаження у всіх режимах. Але якщо потужності блоку живлення недостатньо, то світлодіоди спочатку світяться яскраво, а потім швидко тьмяніють. Далі все повторюється. Перепади інтенсивності світлового потоку візуально сприймаються як мерехтіння. Зазвичай ця проблема виявляється одразу при включенні LED-стрічки.
Погане паяння світлодіодної стрічки
У процесі монтажу та з'єднання кількох шлейфів світлодіодної стрічки, з'єднання зазвичай виконуються за допомогою паяння. Нерідко люди використовують активні (кислотні) флюси, які поступово роз'їдають місця з'єднань.
Якщо підсвічування спочатку моргає, а потім вся ділянка, що знаходиться після місця паяння, перестає працювати, то причина полягає як з'єднання. Одна з найпоширеніших помилок – використання для паяння активних (кислотних) флюсів. Залишаючись на контактному "п'ятачці", вони починають роз'їдати з'єднання, тим самим розмикаючи ланцюг.
Рекомендуємо паяти лише за допомогою каніфолі.
Внаслідок дії неправильного флюсу порушуються контакти. На них збільшується падіння напруги, що призводить до зміни режиму електроживлення smd-світлодіодів і, як результат, до перебоїв в інтенсивності світла, що випромінюється. Що знову ж таки сприймається як моргання світлового потоку.
Нестійкість з'єднання може бути пов'язана із застосуванням надто потужного паяльника (понад 60 Вт), який просто перегріває контакти.
Майданчик із мідними «п'ятачками» відшаровується, і з'єднання порушується. Таку проблему просто виявити. Якщо місце паяння притиснути пальцем, світло є, якщо відпустити - пропадає.
Використовуйте паяльник на 15 – 25Вт.
Як бути у разі миготіння світлодіодної стрічки після вмикання? Можна вирізати стрічковий кластер із зруйнованими контактами та замінити модуль стрічки, виконавши при цьому якісну пайку.
Проблеми з конекторами
Найчастіше для з'єднань вибирають конектори замість паяння. Це просте та ефективне рішення для оперативного монтажу. Тут проблема миготіння може бути пов'язана з окисленням контактів конектора. Якщо в приміщенні нещодавно були проведені роботи, що викликали підвищення вологості (була залита стяжка, побілені або пофарбовані стіни) – варто перевірити саме конектори, оскільки це може сприяти окисленню контактів.
Під дією великого робочого струму окислені контакти нагріваються та поступово вигоряють. Що призводить до сильних змін струму та, відповідно, до перепадів інтенсивності світлового потоку. Нерідко купуються неякісні конектори, які створюють нестабільний контакт. Такий вибір знову ж таки сприяє швидкому вигорянню контактних точок.
Причини миготіння LED-стрічки у вимкненому стані
Якщо світлодіодна стрічка блимає і у вимкненому стані, то швидше за все причина полягає у вимикачі з підсвічуванням, який часто використовують у системі освітлення. Якщо через них підключено блок живлення, то через них світяться і світлодіодні освітлювальні прилади, включаючи лампочки та стрічки. Для LED-стрічок оптимальні безконтактні та сенсорні вимикачі.
Прибрати блимання на світлодіодній стрічці в такій ситуації можна двома способами: поміняти вимикачі на звичайні або приєднати блок у щитку безпосередньо через автомат.
Світлодіодна стрічка блимає не відразу після ввімкнення
Ще якщо світлодіодна стрічка блимає після вимкнення, але не відразу, а через 1-2 години, варто шукати несправність у діодах. Наприклад, один із них перегрівається і просто припиняє контакт. Коли стрічка охолола після вимкнення, при повторному знову починає горіти, після чого цикл повторюється. Це особливо характерно для потужних LED-стрічок 220 В, у яких на 1 м припадає не 3-6 діодів, як у виробах 12-24, а до 60 шт. Якщо виходить з ладу один діод, це позначається на роботі решти.
Димер та контролер RGB
Димер використовується для регулювання яскравості свічення LED-стрічки за допомогою широтно-імпульсної модуляції робочого струму. За його несправності можлива хаотична зміна інтенсивності освітлення. Щоб виявити проблему, потрібно виключити димер з ланцюга, приєднавши стрічку безпосередньо до джерела живлення. Якщо ситуація нормалізується, то димер підлягає заміні.
Контролер RGB призначений для керування колірною палітрою та яскравістю багатобарвних led-стрічок. З появою миготіння необхідно переконатися у справності цього приладу.
Для цього необхідно прибрати RGB-контролер із системи та подати живлення окремо на контакт кожного кольору. Якщо в цьому випадку LED-стрічка починає світитися в штатному режимі, слід замінити контролер.
Перегрів друкованих доріжок та мікротріщини
Моргання окремого кластера світлодіодної стрічки нерідко відбувається через перегрівання друкованих доріжок та появи на них мікротріщин. Візуально це проявляється як потемніння ділянки led-стрічки. Найкращим виходом буде заміна проблемного відрізка.
