Клеми для проводів та конектори для світлодіодних стрічок

Конектори для світлодіодних стрічок

На що звертати при виборі конекторів:

• для якої ширини стрічки конектори
• для якого типу світлодіодної стрічки конектори - для монокольорової або RGB стрічки
• чи підійде конектор для світлодіодної стрічки SMD3528 або SMD5050, або для обох типів у разі моноколірної стрічки.

Види конекторів:

• запитуючий конектор для світлодіодної стрічки
• сполучний конектор для світлодіодної стрічки

Запитуючий конектор для світлодіодної стрічки

Запитувальний конектор призначений для з'єднання світлодіодної стрічки з блоком живлення або контролером. Для моноколірних світлодіодних стрічок з двома проводами, RGB стрічок з чотирма проводами.

Запитуючий конектор для моноколірної стрічки

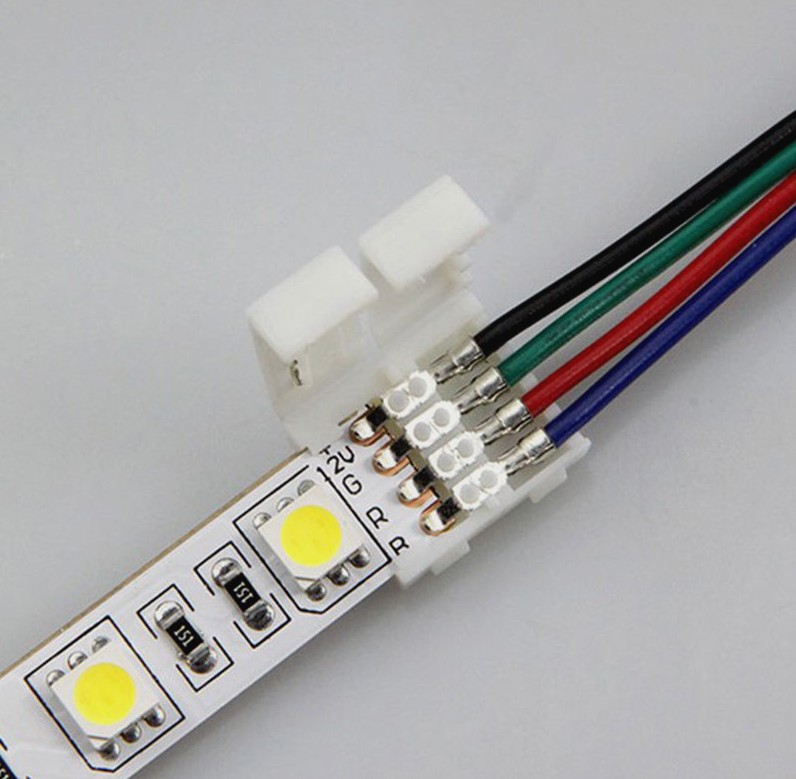

Запитуючий конектор для RGB стрічки

Сполучний конектор для світлодіодної стрічки

Сполучний конектор призначений для послідовного з'єднання шматків світлодіодної стрічки між собою.

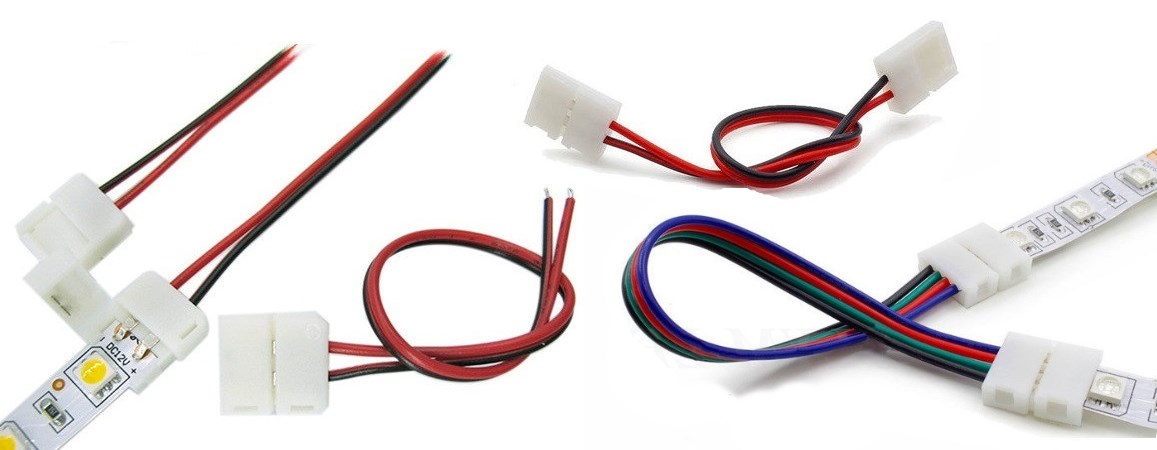

Сполучні конектори для RGB та монокольорних світлодіодних стрічок.

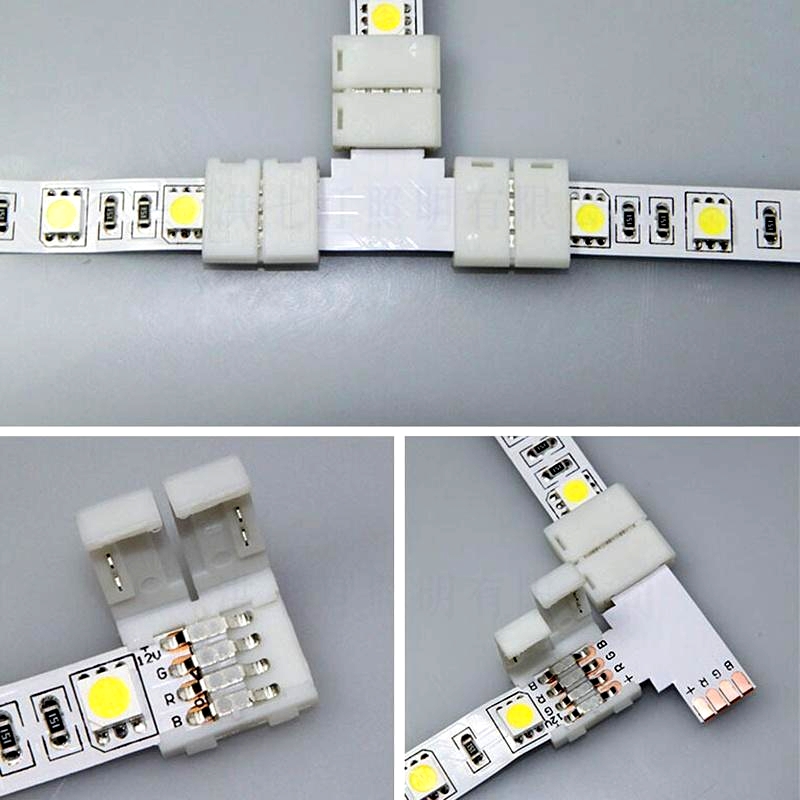

Сполучні конектори для світлодіодних стрічок

Для з'єднання інших елементів підсвічування світлодіодної стрічки використовують клемники.

Як з'єднати світлодіодну стрічку конектором?

Процес з'єднання за допомогою конекторів дуже простий. Не потрібні інструменти. Тільки ножиці, якими розрізають стрічку. Розріз роблять так, що на кінцях одержаних відрізків виходять однакові монтажні «п'ятачки» з контактами. Їх потрібно зачистити від захисного покриття до появи блиску. Можна використати звичайний канцелярський ніж. У вологозахищених стрічок область контактів потрібно додатково зачистити від силіконової оболонки. Після цього необхідно:

• Відкрити кришку з'єднувача, вставити з одного боку кінець першого відрізка, забезпечивши прилягання контактів LED-стрічки до струмопровідних контактів з'єднувача.
• Аналогічно вставити кінець другого відрізка, не забуваючи дотриматися полярності.
• Закрийте кришку конектора до клацання.
• Після з'єднання всіх ділянок стрічки підключити електроживлення та перевірити працездатність конструкції.

Клеми для з'єднання проводів

Клемні колодки

З'єднання проводів, наприклад, у підсвічуванні меблів з малим струмовим навантаженням цілком можна виконувати за допомогою гвинтових клемних колодок.

За конструкцією всі клемні колодки влаштовані однаково. У корпус із пластику вставлені латунні трубки з двома різьбовими отворами з боків у кожній.

У протилежні кінці трубки вставляються дроти і закріплюються. В одну трубку можна вставити кілька дротів, що дозволяє здійснити паралельне з'єднання світильників.

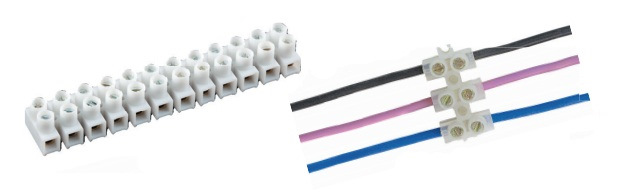

Гвинтовий клемник

Продаються клемники касетами по 10 штук і більше. Застосовуються гвинтові клемники переважно для з'єднання мідних проводів.

Так як алюміній має властивість плинності, то через певний час з'єднання через затискний болт слабшає, і раз на півроку з'єднання алюмінієвих проводів треба буде підтягувати.

Клемна колодка з плоско-пружинним затискачем WAGO

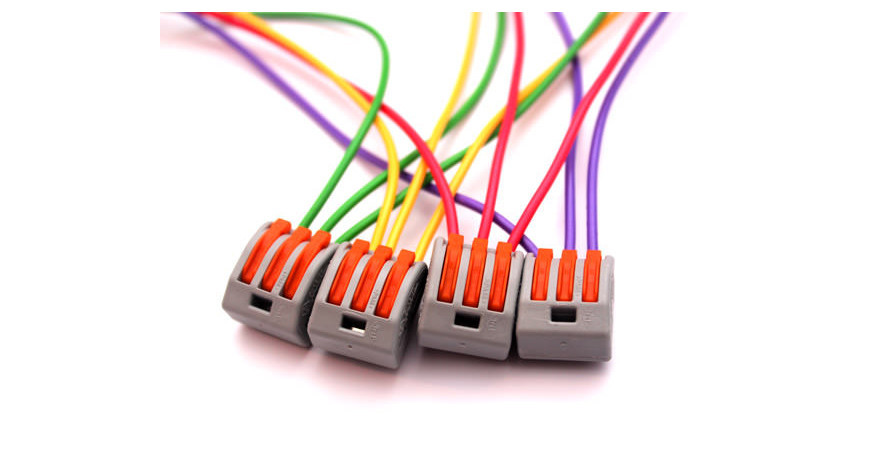

Дуже зручний пристрій для з'єднання проводів у підсвічуванні меблів і не тільки. Для з'єднання не потрібно навіть викрутки. Дуже зручний багаторазовий клемник Wago з помаранчевими важелем.

Клемники WAGO дозволяють з'єднувати та роз'єднувати між собою будь-які проводи електропроводки, одножильні, багатожильні, алюмінієві у будь-якому поєднанні перетином від 0,08 до 4,0мм2. Розраховані клемники Wago на силу струму до 34А.

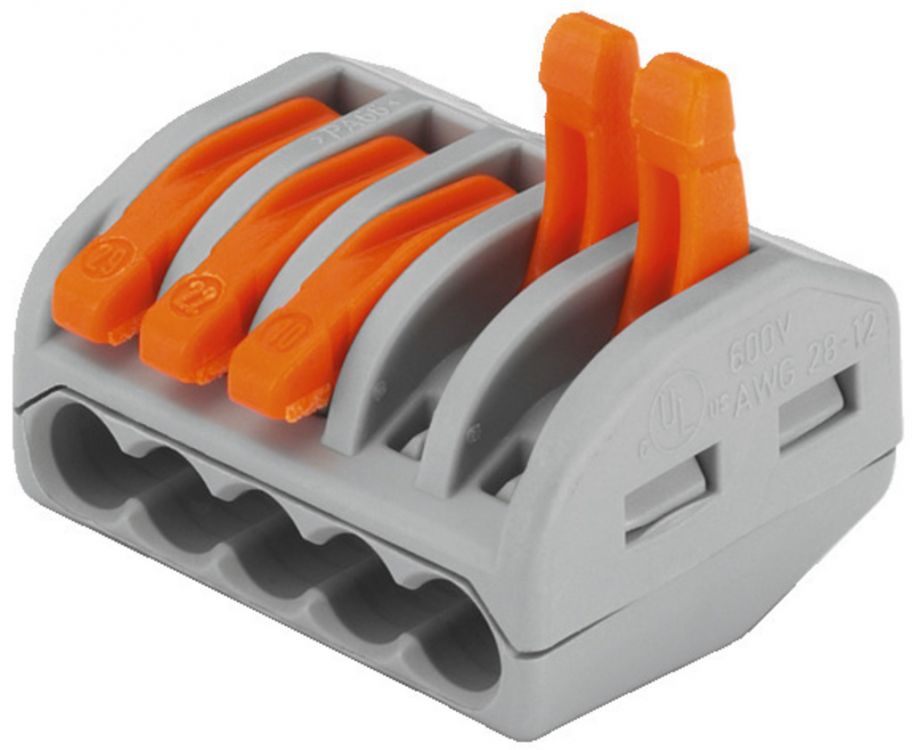

Клемник Wago

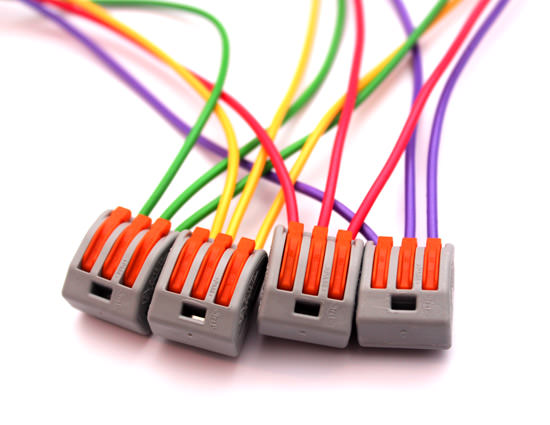

З'єднання за допомогою клемників Wago
